3. FNC 锁针
在每个 FNC 头吸嘴轴里, 用一个锁针锁住 FNC 吸嘴组件的转动使所选择的吸嘴朝下. 如果
灰尘或赃物堵住了锁针, 元件吸料或贴装错误就容易发生. 请参考以下步骤清洁 FNC 锁针.
所需工具
• 十字改锥
• 清洁工具(KV8-M8860-00X) *
• 注油针管 (KV8-M8870-00X) *
• 机油 VG32
• 酒精 (清洁用)
• E型圈拆除工具(KV8-M88E3-00X) *
• E型圈安装工具(KV8-M88E1-00X) *
• 真空笔(KV8-M88E4-A0X) *
• 锁针压入线工具(KV8-M88E2-00X) *
• E型圈 (KV8-M71RD-00X) *
* : YAMAHA 有售.
拆除 FNC 吸嘴组件
1. 回原点
检查安全并按[Setup]屏幕下的[Origin]钮.
2. FNC 头全部选择”72 型吸嘴”.
在 [Unit]-[Head] 屏幕下, 按 [Nozzle
Change]钮, 使 FNC 头(2, 4, 6 和 8 头)选
择”72 型吸嘴”.
3. 按急停开关
为保证维护工作的安全, 机器必须要在急
停状态.
4. 把 FNC 头吸嘴轴打下来
在[Unit]-[Head]屏幕下, 按[Head]钮, 使头
下来, 两个小转臂就在齿轮的上面(这两
个小转臂运动, 吸嘴轴里的 FNC 锁针就
运动).
5. 取下固定小转臂轴的 E 型圈.
1)转动 R 轴皮带, 使吸嘴轴转动到 E 型圈
容易被取下.
2)把 E 型圈拆除工具插到 E 型圈和小转臂
轴的缝隙中, 拨出 E 型圈(每个头有两个 E
型圈).
注意-----------------------------------------------
拆除 E 型圈时不要使其飞出, 且一旦拆除不能再用.
安装时一定要用新的.
3. FNC 锁针
6. 取下小转臂轴和转臂
1)用镊子或类似工具从已拆除 E 型
圈一端将小转臂轴推出.
2)夹住小转臂轴另一端并取出.
3)如果小转臂仍然在头上, 用手或
镊子取下.
注意-----------------------------------------------
当在第二小步取出小转臂轴时, 小转臂可能
掉下来, 所以不要丢失.
7. 拆除另一个小转臂.
按 5 到 6 相同的步骤拆除 E 型圈, 轴
和小转臂.
注意-----------------------------------------------
小转臂和轴都很小. 操作时不要丢失.
8. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的
黑色胶条是为了保证螺丝不会
掉下来. 取下此黑色胶条然后
松开螺丝.
3. FNC 锁针

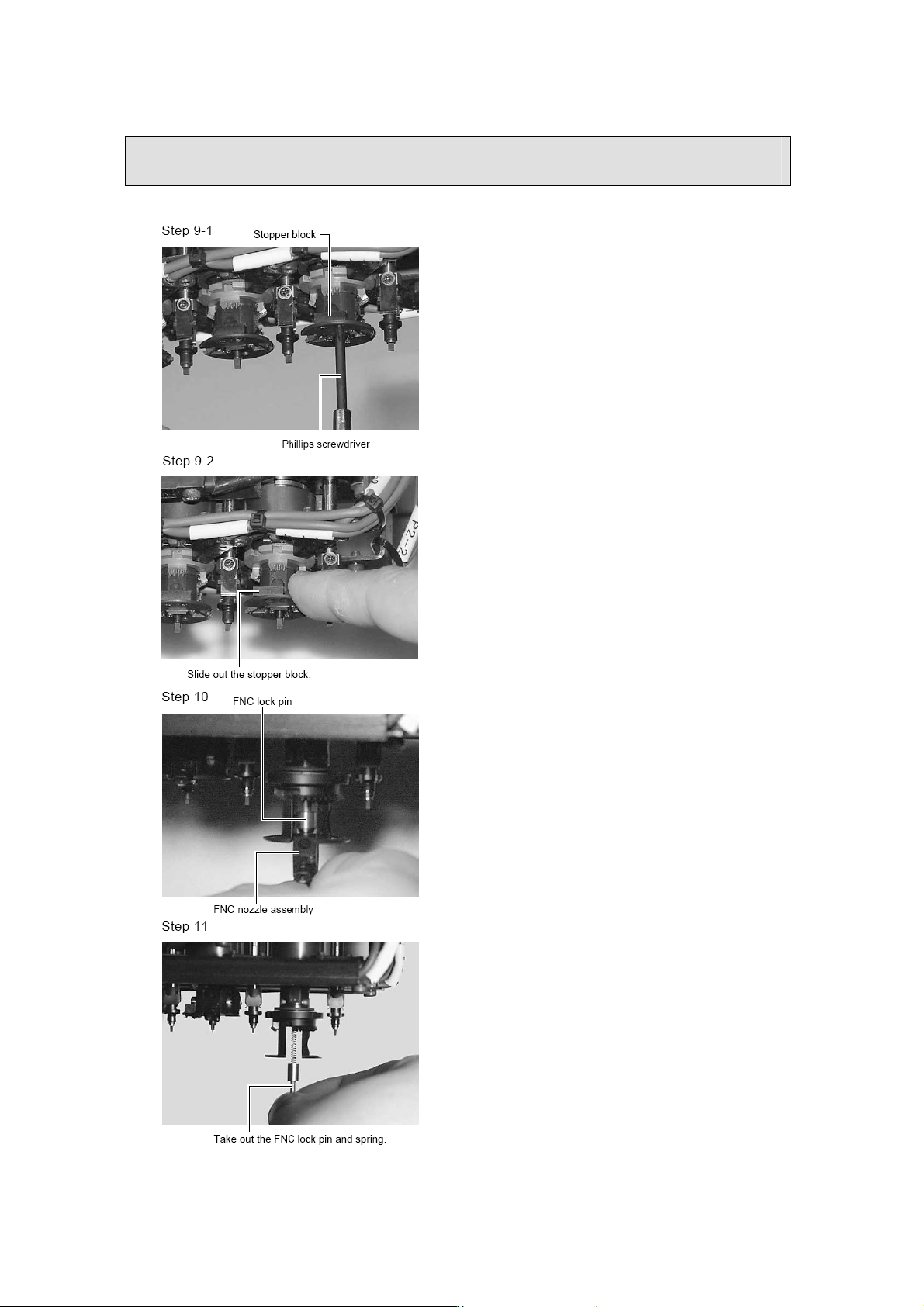

9. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
10. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可以
拆下来.
FNC 锁针和弹簧此时可能向下滑
出来, 因此小心不要丢掉.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
11. 取出 FNC 锁针和弹簧.
如果 FNC 锁针和弹簧仍然在吸嘴轴
里, 抽出它们.
