1. 吸嘴
3. 固定 FNC 吸嘴组件.
1)转动 R 轴皮带使齿轮朝向反面.
2)调整齿轮轴使挡块可以从侧面插
入.
3)打开[Unit]-[Head]屏幕, 按[Head]
钮把对应的头升上来以方便组装
FNC 组件.
4)用小十字改锥装上两个螺丝, 以
固定挡块.
注意----------------------------------------------
装固定挡块的螺丝时, 抓住 FNC 组件的边
缘使其不要转动. 否则同步皮带可能会跳
齿.
5)在头的固定挡块的螺丝上贴上一
个新的黑胶条
(KV8-M71RH-00X).
如果没有胶条, 检查螺丝黑表面是
否已经出现反光, 如果有发亮的地
方, 就要更换新螺丝或者用黑色标
记笔把反光部分涂黑.
1. 吸嘴
4. 组装完后检查运动.
1)组装完 FNC 吸嘴组件后, 打开
[Unit]-[Head]屏幕, 按[Head]钮把对
应头降下来.
2)搬下 FNC 锁针转臂.
用手搬下转臂以使 FNC 锁针释放,
可以让齿轮转动.
3)保持转臂的搬下状态, 慢慢转动
大齿轮检查小齿轮的转动平稳.
5. 检查标准吸嘴座弹簧状态
往上推吸嘴座的头检查弹簧运行稳
定.
参考---------------------------------------------
如果弹簧运行不稳定, 参考—“5. 清洁吸嘴
座”.
6. 检查换嘴动作.
打开[Unit]-[Head] 屏幕, 按 [Nozzle
Change]钮检查每个头换嘴正常.
注意----------------------------------------------
如果机器配备了自动换嘴站, 取消急停并检
查安全再执行换嘴动作.
2. 吸嘴轴
如果有灰尘或赃物粘在吸嘴轴的气路中, 就容易出现元件吸取或贴装错误. 清洁吸嘴轴请参
考以下步骤.
所需工具
• 内六角扳手
• 十字改锥
• 小十字改锥
• 清洁工具(KV8-M8860-00X) *
• 气枪 (KU4-M8590-00X) *
• 注油针管 (KV8-M8870-00X) *
• 机油 VG32
• 酒精 (清洁用)
* : YAMAHA 有售.
清洁程序
1. 机器回原点
确认安全按
[Origin]钮.
2. 按急停钮.
为保证安全, 机器维护必须在急停
状态.

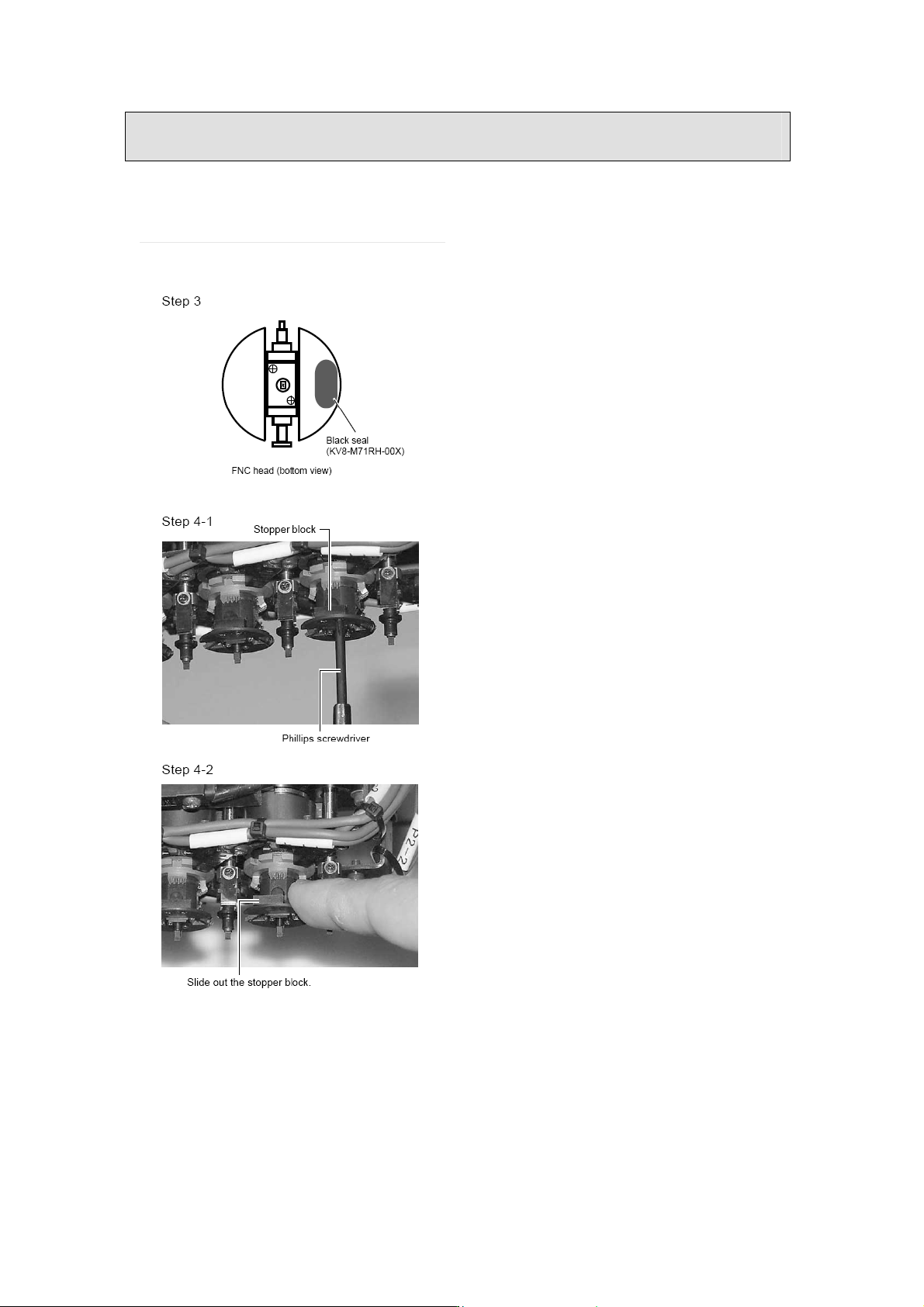

3. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的黑
色胶条是为了保证螺丝不会掉下来.
取下此黑色胶条然后松开螺丝.
4. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
