3. FNC 锁针 9. 润滑 FNC 转臂 . 用润滑针头 (KV8-M8870-00X ) 和润滑油 (VG32) 给每个转臂处 加一滴油并使其 上下运动数次 . 如转臂表面有油 , 则擦掉多余的油 . 注意 ---------------------------------------------- 慢慢的上下运动转臂 , 检查其运动稳定 . 10. 固定挡块 用小十字改锥装上两个螺丝 , 以固 定挡块 . 注意 --------…
3. FNC 锁针
6. 插入转臂轴.
1)将真空笔接上空压气, 吸上转臂
轴.
2)压住第五步插入的锁针压入线工
具的同时, 将真空笔上的轴插入原
来的孔位置.
3)转臂轴插到位后, 将真空笔的气
源拔掉.
7. 装上另一个转臂轴.
与第 5 和 6 步相同.
8. 把 E 型圈卡到转臂轴上.
1)把一个新的 E型圈放到E型圈安装
工具(KV8-M88E1-00X)上 . 调整 其
开口朝外.
2)用手按住有 E 型圈的一头, 将 E
型圈从另一头卡到位.
注意------------------------------------------------
用镊子检查并确认 E 型圈已经卡到位.
如果 E 型圈位置不好, 则 E 型圈本身可能已
经损坏, 要换一个新的.
3. FNC 锁针
9. 润滑 FNC 转臂.
用润滑针头
(KV8-M8870-00X)和润滑油
(VG32)给每个转臂处
加一滴油并使其
上下运动数次.
如转臂表面有油, 则擦掉多余的油.
注意----------------------------------------------
慢慢的上下运动转臂, 检查其运动稳定.
10. 固定挡块
用小十字改锥装上两个螺丝, 以固
定挡块.
注意----------------------------------------------
装固定挡块的螺丝时, 抓住 FNC 组件的边
缘使其不要转动. 否则同步皮带可能会跳
齿.
要使用大小合适的改锥.
11. 在头的固定挡块的螺丝上贴上一个
新的黑胶条
(KV8-M71RH-00X).
如果没有胶条, 检查螺丝黑表面是
否已经出现反光, 如果有发亮的地
方, 就要更换新螺丝或者用黑色标
记笔把反光部分涂黑.
3. FNC 锁针

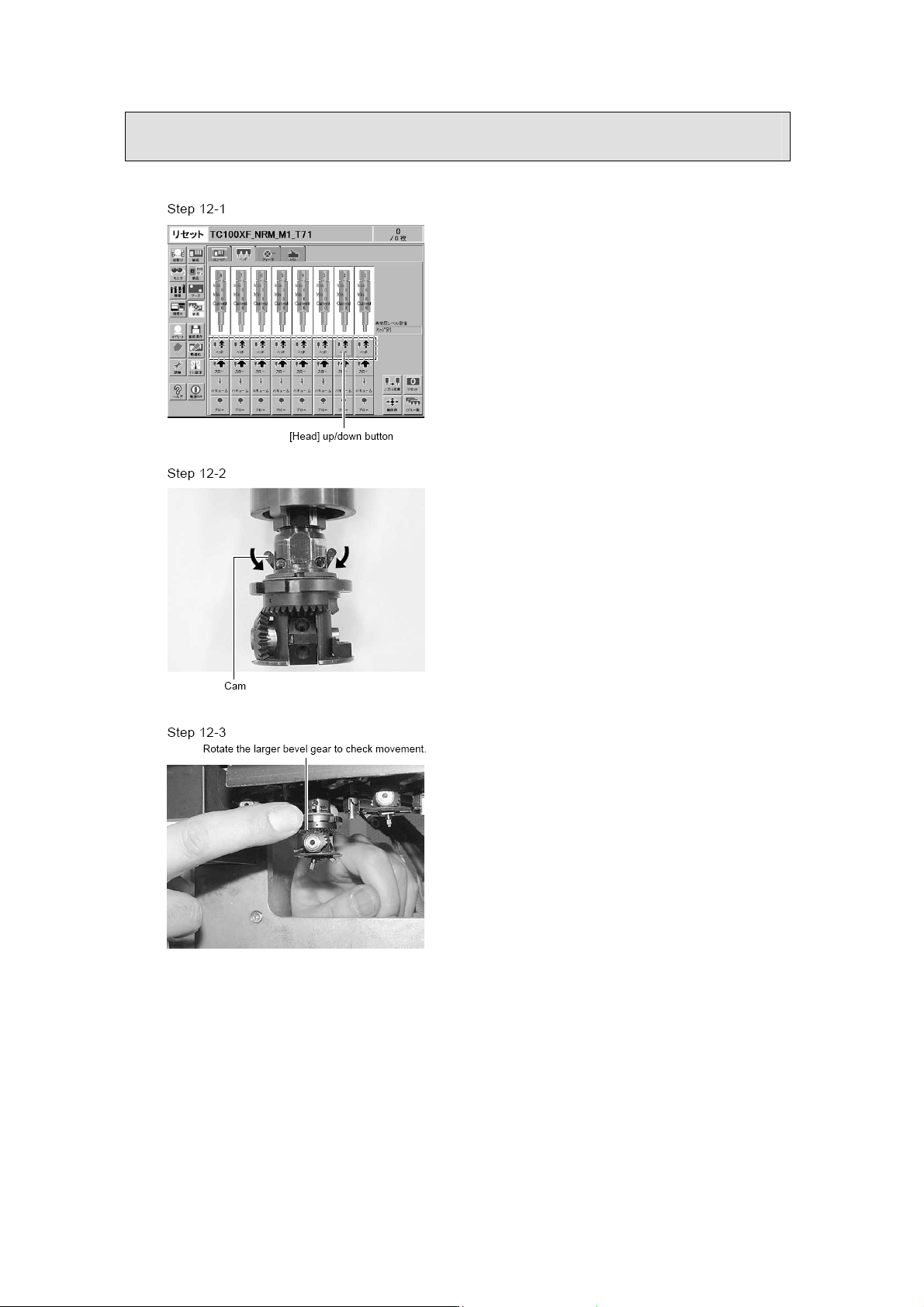

12. 组装完后检查运动.
1)组装完 FNC 吸嘴组件后, 打开
[Unit]-[Head]屏幕, 按[Head]钮把对
应头降下来.
2)搬下 FNC 锁针转臂.
用手搬下转臂以使 FNC 锁针释放,
可以让齿轮转动.
3)保持转臂的搬下状态, 慢慢转动
大齿轮检查小齿轮的转动平稳.
13. 检查换嘴动作.
打开[Unit]-[Head] 屏幕, 按 [Nozzle
Change]钮检查每个头换嘴正常.
注意----------------------------------------------
如果机器配备了自动换嘴站, 取消急停并检
查安全再执行换嘴动作.
