2. 吸嘴轴 11 . 在 FNC 头气路中吹入压缩空气 . 用气枪和酒精清洁 YV100Xg-F 2, 4, 6 和 8 头 1) 如第十步 , 用 4mm 气管连接气枪 . 2) 将气枪上的气管从上 面插入清洁 孔 , 往吸嘴轴中吹入压缩空气 , 同 时在头的下面放一块布 , 以免酒精 喷的到处都是 . 3) 重复第九步并吹气再 清洁头部吸 嘴轴 . 4) 然后 , 将气枪气管头对准锁定针 的下面 . 5) 从下往上清洁吸嘴轴 , …
2. 吸嘴轴
10. 在标准头气路中吹入压缩空气.
用气枪和酒精清洁 YV100Xg-F 1, 3,
5 和 7 头, 或 YV100Xg-S 的全部头.
1)用 4mm 气管连接气枪.
2)将气枪上的气管从上面插入清洁
孔, 往吸嘴轴中吹入压缩空气, 同
时在头的下面放一块布, 以免酒精
喷的到处都是.
3)重复第九步并吹气再清洁头部吸
嘴轴.
4)然后, 将气枪气管头对准吸嘴轴
的下面, 从下往上清洁吸嘴轴, 同
时在清洁孔的上面放上一块布.
5)重复以上步骤直到酒精从吸嘴轴
完全清洁干净.
2. 吸嘴轴
11. 在 FNC 头气路中吹入压缩空气.
用气枪和酒精清洁 YV100Xg-F 2, 4,
6 和 8 头
1)如第十步, 用 4mm 气管连接气枪.
2)将气枪上的气管从上面插入清洁
孔, 往吸嘴轴中吹入压缩空气, 同
时在头的下面放一块布, 以免酒精
喷的到处都是.
3)重复第九步并吹气再清洁头部吸
嘴轴.
4)然后, 将气枪气管头对准锁定针
的下面.
5)从下往上清洁吸嘴轴, 同时在清
洁孔的上面放上一块布.
6)重复以上步骤直到酒精从吸嘴轴
完全清洁干净.
12. 润滑标准吸嘴轴座和 FNC 转臂
润滑吸嘴轴座和 YV100Xg-F 1, 3, 5
和 7 头 FNC 转臂如下.
1)
准备润滑用针头(KV8-M8870-00X), 加
入润滑油VG32.
2)在吸嘴座和长吸嘴杆滑动的长孔
处点一滴油(两边). 加完油之后, 上
下运动数次.
3)拉下 FNC 头, 你能看到 FNC
头的两个小转臂, 在每个小转臂上
各加一滴油, 然后再上下活动数次.
4) 在每个扇型齿轮的内侧各加一滴
油, 然后用手活动
注意---------------------------------------------
不要把油加到齿上, 因为异物容易使齿轮卡
住.
2. 吸嘴轴
13. 装回清洁孔的螺丝.
用 M5 六角扳手把 8 个清洁孔的螺
丝装上.

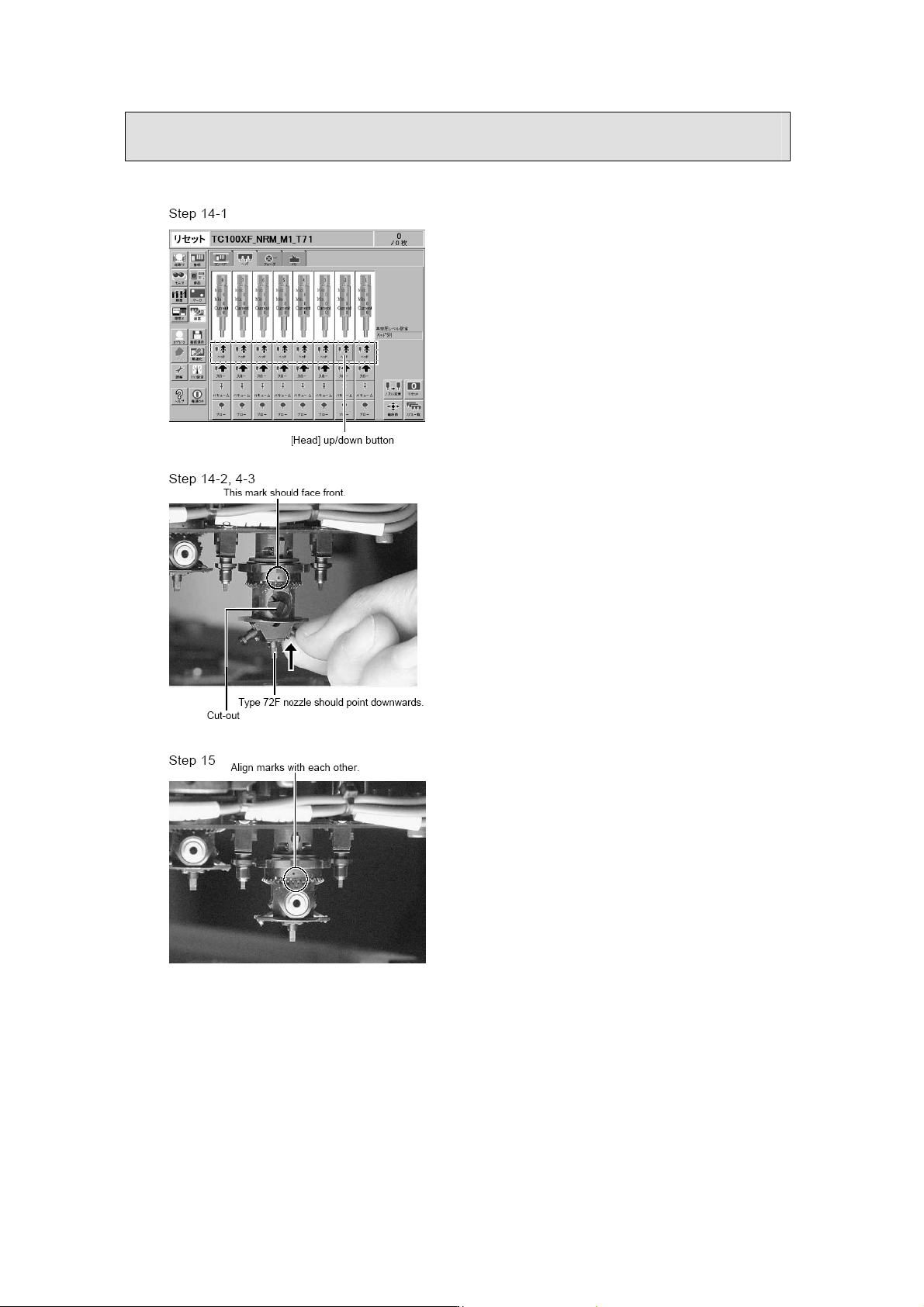

14. 重装 FNC 吸嘴组件
1)在[Unit]-[Head]中按[Head]钮把对
应的头降下来.
2)转动 R 轴皮带使 FNC 组件容易安
装, 让齿轮上中心小圆点标记朝前.
3)手持 FNC 组件让 72 吸嘴朝下, 插
到 FNC 头上直到感觉顶针轻轻的升
起.
注意----------------------------------------------
重装吸嘴组件, 齿轮和轴要用每个头原来的
组合, 不要和其它的头混淆
