第一节 头部 (YV100Xg) 介绍 第一节解释了 Y AMAHA YV100Xg-F 和 YV 100Xg-S 系列贴装机头部部件的检查和清洁 程序。 随机备件 以下是随机备件。 更换备件时， 一定要使用 Y AMAHA 原装的备件， 如果必须要使用原 装以外的备件或使用特定的工具，请与我们的销售部门或代理商联系。 [ 1 ] 卡吸嘴的簧片 [ 2 ] 蝶型簧片 [ 3 ] 簧片固定螺丝 [ 4 ] 挡块固定螺丝 [ 5 ] 吸…
5． 吸嘴轴
清洁吸嘴轴
83
83
第四节 X和 Y 轴
介绍 85
1．X 和 Y 轴
丝杠加油脂
导轨加油脂
87
87
88
第五节 传送带单元
介绍 89
1．传送皮带
检查皮带
更换皮带
91
91
91
2．传送带宽度丝杠和导轨
检查丝杠和导轨
清洁丝杠和导轨
92
92
92
3．传送带单元
调整操作时序
调整定位针传感器位置
94
94
95
第六节 视觉摄象机和发光体单元
介绍 97
1．摄象机发光体单元
清洁复合摄象机发光体单元
清洁独立摄象机发光体单元(选项)
清洁移动摄象机发光体单元
99
99
100
100
第七节 其他
介绍 101
1．气雾过滤器
清洁过滤器杯
清洁空气过滤器
清洁雾过滤器
103
103
104
104
2．气阀
检查故障原因
更换气阀
105
105
106
3．软驱
清洁软驱
107
107
第一节 头部 (YV100Xg)
介绍
第一节解释了 YAMAHA YV100Xg-F 和 YV100Xg-S 系列贴装机头部部件的检查和清洁
程序。
随机备件
以下是随机备件。更换备件时，一定要使用 YAMAHA 原装的备件，如果必须要使用原
装以外的备件或使用特定的工具，请与我们的销售部门或代理商联系。
[1] 卡吸嘴的簧片
[2] 蝶型簧片
[3] 簧片固定螺丝
[4] 挡块固定螺丝
[5] 吸嘴支架固定螺丝
[6] 真空过滤器
[7] 真空生成器 O 型圈（2 到 7 头）
[8] 真空生成器 O 型圈（1 到 8 头）
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
吸嘴 双周 ● ● ◎ 140
吸嘴轴 气路 6个月 ● 30
FNC锁定针 一年 ● 20
簧片 每周 ● ◎ 15
吸嘴座 双月 ● ● 15
过滤器 6个月 ● ◎ 5 真空阀
气阀 其他 ● 20
头上下阀 其他 ● 50
吸嘴站 传感器 每月 ● ◎ ◎ ◎ 10
1. 吸嘴
如果吸嘴表面粘有锡膏，那么吸嘴可能会被误认为元件或可能发生其他问题. 如果吸嘴弹簧
动作不好或吸嘴头部有破损, 那么吸料错误就会频繁发生. 为避免这些问题, 要定期检查吸
嘴的状态并保持吸嘴的清洁.
所需工具
• 十字改锥
• 小十字改锥
• 气枪 (KU4-M8590-00X) *
• 注油器 (KV8-M8870-00X) *
• 机油 VG32
• Cleaning wire (KV8-M8883-A0X) *
• 超声波清洗器 * (当使用超声波时.)
• 酒精 (清洁用)
* : YAMAHA 有售.
拆除 FNC 吸嘴组件
1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮.
2. FNC 头全部选择”72 型吸嘴”.
在[Unit]-[Head]屏幕下, 按[Nozzle
Change]钮, 使 FNC 头(2, 4, 6 和 8
头)选择”72 型吸嘴”.
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.

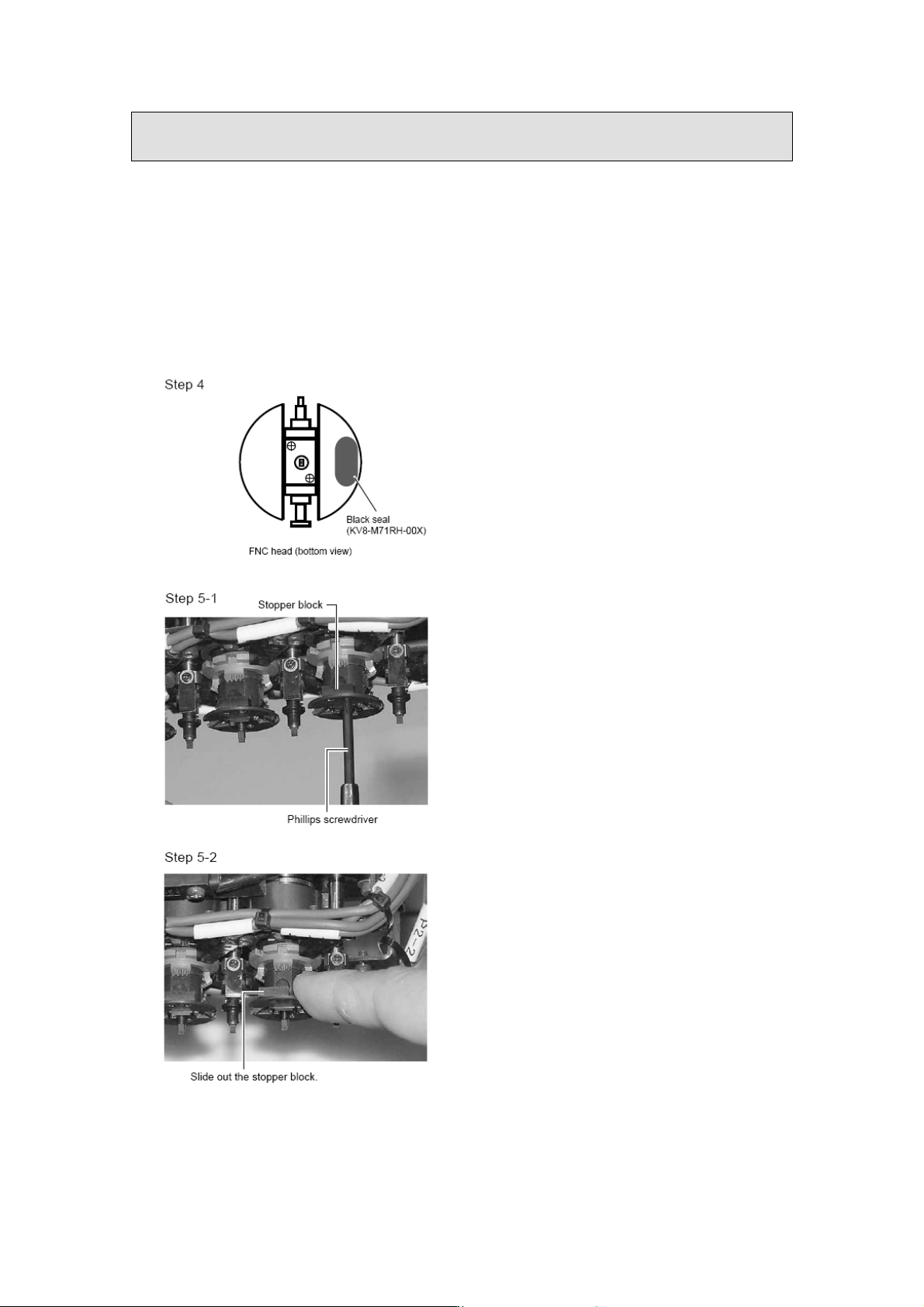

4. 把FNC头下表面的黑色胶条
(KV8-M71RH-00X)取掉.
FNC 头(2, 4, 6 和 8 头)下表面的黑
色胶条是为了保证螺丝不会掉下来.
取下此黑色胶条然后松开螺丝.
5. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
