9. 换嘴站(对 YV100Xg,YV88Xg 机器)
灰尘在换嘴站中的堆积, 吸嘴传感器故障或传感器放大器调整不好可能导致吸嘴检测错误.
要定期清洁换嘴站.
清洁吸嘴站
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 打开吸嘴卡板.
1)打开[Unit]-[I/O]屏幕.
2) 光标指到“T184”-“3”(NOZZLE
STATION CLAMP).
3)按 ON/OFF 钮松开卡板.
(I/O 显示从“0”变到“1”)
3. 用气枪清洁
取出全部吸嘴后, 用气枪清洁换嘴
站中的灰尘.
4. 把全部吸嘴放回换嘴站.
清洁后, 把全部吸嘴放回到换嘴站
的原来的位置, 然后用 ON/OFF 钮
关闭卡板.
(I/O 显示从“1”变到“0”)
9. 换嘴站(对 YV100Xg,YV88Xg 机器)
调整传感器位置
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 打开[I/O]屏幕检查传感器状态.
打开[Unit]-[I/O] 屏幕, 检查”input”
显示“N113”到“N115”, 当吸嘴在换
嘴站中时为“0”. 而不在换嘴站中时
为“1”.
提示------------------------------------------------
如果传感器反应不对, 则要调整传感器位
置.
3. 拆掉卡板支撑.
用十字改锥拆掉固定卡板支架的螺
丝, 并拆除卡板支架.
4. 调整传感器位置.
用 M1.5 的内六角扳手松开吸嘴传
感器顶丝, 内外移动传感器位置使
传感器测量吸嘴有无反应正确.
提示------------------------------------------------
如果调整传感器位置之后, 传感器反应仍然
不对, 则传感器本身或放大器可能损坏. 则
按后面的解释更换传感器和放大器.
5. 固定传感器
如果找到了正确的位置, 则紧上顶
丝以固定传感器.
6. 装上吸嘴卡板支架.
9. 换嘴站(对 YV100Xg,YV88Xg 机器)
更换吸嘴传感器和放大器
如果吸嘴传感器和放大器损坏, 按以下步
骤更换.
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.

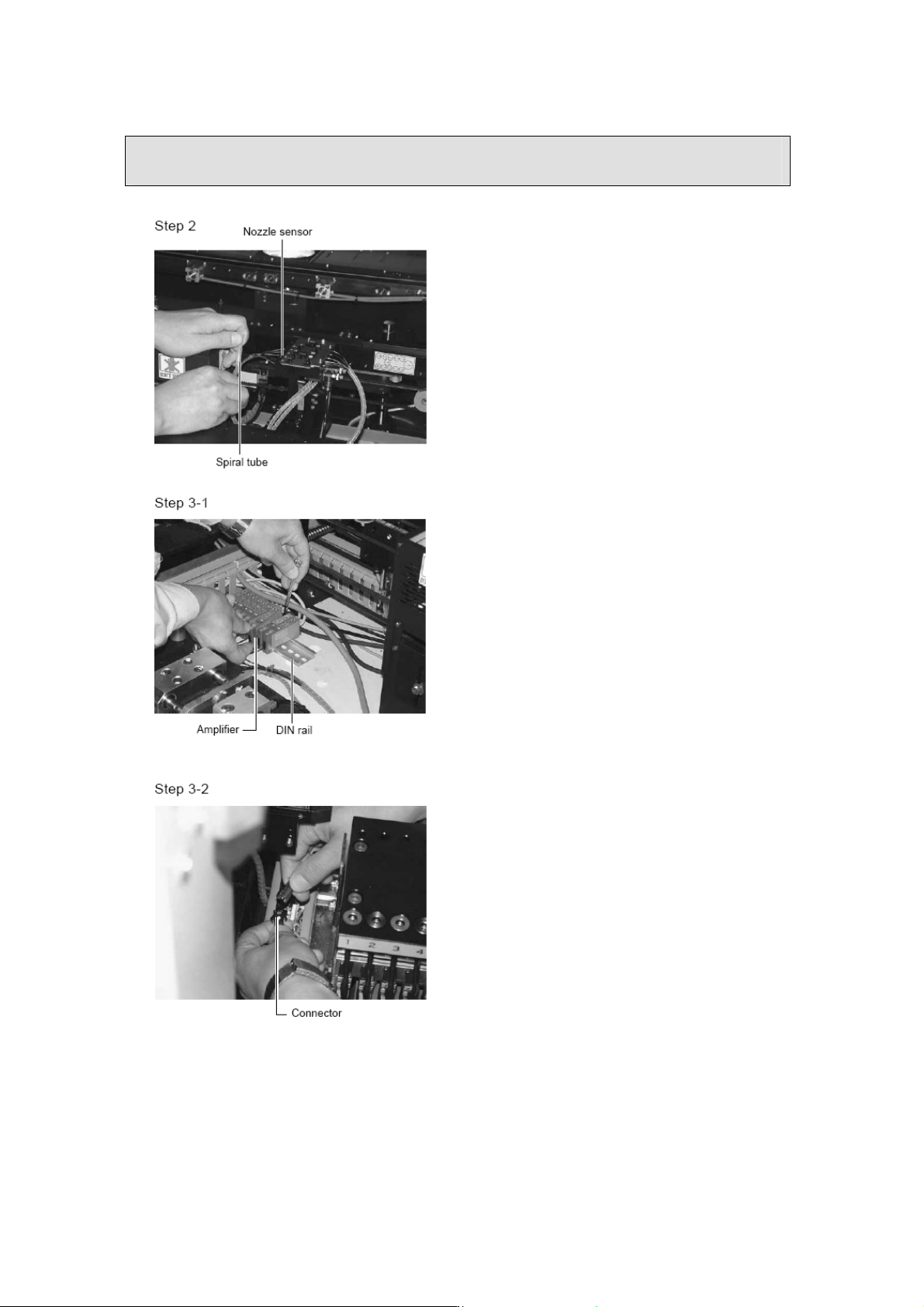

2. 拆掉吸嘴传感器.
用 M1.5 的内六角扳手松开损坏的
吸嘴传感器顶丝并拆除.
3. 拆开吸嘴传感器放大器.
1)将吸嘴传感器放大器从 DIN 导轨
上滑下来.
2)打开线槽盖并拆开放大器的连接
头.
4. 装上一个新的放大器.
在 DIN 导轨上装上一个新的放大器
然后插上连接头.
5. 装上新的吸嘴传感器.
1)把新的吸嘴传感器插上换嘴站相
应位置使传感器的头儿与吸嘴有一
点距离.
2) 用 M1.5 的内六角扳手紧上固定
吸嘴传感器的顶丝.
