9. 换嘴站 ( 对 YV100Xg,YV88Xg 机器 ) 灰尘在换嘴站中的堆积 , 吸嘴传感器故障或传 感器放大器调整不 好可能导致吸嘴检测错误 . 要定期清洁换嘴站 . 清洁吸嘴站 1. 按急停钮 . 为保证安全 , 机器维护必须在急停 状态 . 2. 打开吸嘴卡板 . 1) 打开 [Unit]-[I/O] 屏幕 . 2) 光标指到 “T184”-“3”(NOZZLE ST A TION CLAMP). 3) 按 ON/OFF…
8. 头上下电磁阀
更换头上下速度开关阀
如果发现头上下速度开关阀(低速阀)损坏.
按以下步骤更换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉真空阀, 头上下气阀, 和真空
传感器的全部连接头和地线.
3. 拆掉气管.
1) 拆掉连接真空阀, 头上下气阀的
全部气管.
2)用十字改锥拆掉连在支架上的地
线.
4. 拆掉头下降传感器支架.
用 M3 内六角扳手拆掉固定头下降
传感器装置的两个螺丝. 同时拿掉
两个螺丝一起固定的传感器挡板.
5. 拆掉头部支架.
用 M3 内六角扳手拆掉固定头部支
架的四个螺丝. 把整个头部支架放
在头的左侧.
6. 拆掉真空阀装置.
用 M3 内六角扳手拆掉固定真空阀
装置的四个螺丝并取下.
注意-----------------------------------------------
不要丢掉 O 型圈.
7. 更换低速阀.
用小十字改锥松开固定低速阀的二
个螺丝并取下头上下气阀. 然后装
上一个新的低速阀.
8. 装上全部部件
按 2 至 6 步的相反程序装上真空阀,
连接头, 头部支架回其原来的位置
.
9. 检查操作状态
给机器通气并开机. 检查操作状态.
确认头上下运动正确.
9. 换嘴站(对 YV100Xg,YV88Xg 机器)
灰尘在换嘴站中的堆积, 吸嘴传感器故障或传感器放大器调整不好可能导致吸嘴检测错误.
要定期清洁换嘴站.
清洁吸嘴站
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 打开吸嘴卡板.
1)打开[Unit]-[I/O]屏幕.
2) 光标指到“T184”-“3”(NOZZLE
STATION CLAMP).
3)按 ON/OFF 钮松开卡板.
(I/O 显示从“0”变到“1”)
3. 用气枪清洁
取出全部吸嘴后, 用气枪清洁换嘴
站中的灰尘.
4. 把全部吸嘴放回换嘴站.
清洁后, 把全部吸嘴放回到换嘴站
的原来的位置, 然后用 ON/OFF 钮
关闭卡板.
(I/O 显示从“1”变到“0”)
9. 换嘴站(对 YV100Xg,YV88Xg 机器)
调整传感器位置
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.

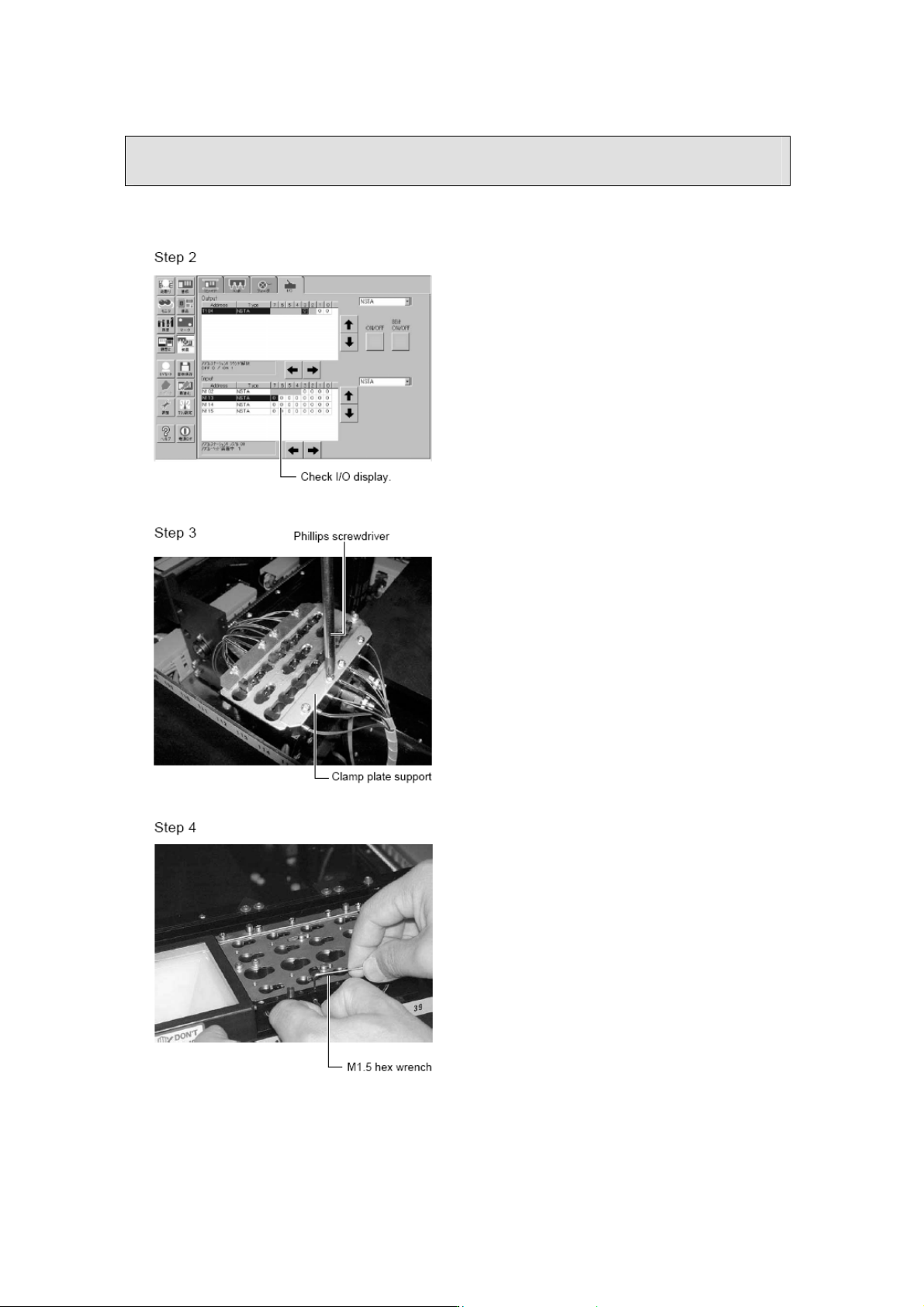

2. 打开[I/O]屏幕检查传感器状态.
打开[Unit]-[I/O] 屏幕, 检查”input”
显示“N113”到“N115”, 当吸嘴在换
嘴站中时为“0”. 而不在换嘴站中时
为“1”.
提示------------------------------------------------
如果传感器反应不对, 则要调整传感器位
置.
3. 拆掉卡板支撑.
用十字改锥拆掉固定卡板支架的螺
丝, 并拆除卡板支架.
4. 调整传感器位置.
用 M1.5 的内六角扳手松开吸嘴传
感器顶丝, 内外移动传感器位置使
传感器测量吸嘴有无反应正确.
提示------------------------------------------------
如果调整传感器位置之后, 传感器反应仍然
不对, 则传感器本身或放大器可能损坏. 则
按后面的解释更换传感器和放大器.
5. 固定传感器
如果找到了正确的位置, 则紧上顶
丝以固定传感器.
6. 装上吸嘴卡板支架.
