8. 头上下电磁阀 如果某个头运动不顺畅 , 或选择了低速但不在低速运动 , 则头 上下气阀或头的速度开关阀可 能损坏 . 检查真空阀操作并更换它 , 按以下步骤操作 . 检查操作状态 1. 检查快速操作 . 打开 [Unit]-[Head] 屏幕 , 按 [Head] 钮 数次检查每个头下降和上升动作 . 2. 检查低速操作 . 打开 [Unit]-[Head] 屏幕 , 按 [Slow] 钮 选择低速 , 然后按 [Head] …
7. 真空阀
4. 拆掉吹气阀.
把头上的电线往里移动. 在下面有
一个支架, 通过开口, 你能看到固
定吹气阀的螺丝. 用小十字改锥松
开固定吹气阀的二个螺丝并取下吹
气阀.
注意------------------------------------------------
小心不要丢掉吹气阀后面的密封垫.
5. 拆掉真空阀.
吹气阀拆掉以后, 你能看到固定真
空阀的螺丝. 用小十字改锥松开固
定真空阀的二个螺丝并取下真空阀.
注意------------------------------------------------
小心不要丢掉真空阀后面的密封垫.
6. 放上一个新的真空阀.
按照 4 和 5 的相反步骤装上新的真
空阀.
注意------------------------------------------------
不要忘记装上密封垫. 不要装反或损坏.
7. 插上连接头.
插上吹气阀和真空阀的连接头.
8. 检查操作状态
给机器通气并开机. 检查操作状态.
如果没有发现任何的异常. 工作即
完成.
8. 头上下电磁阀
如果某个头运动不顺畅, 或选择了低速但不在低速运动, 则头上下气阀或头的速度开关阀可
能损坏. 检查真空阀操作并更换它, 按以下步骤操作.
检查操作状态
1. 检查快速操作.
打开[Unit]-[Head]屏幕, 按[Head]钮
数次检查每个头下降和上升动作.
2. 检查低速操作.
打开[Unit]-[Head]屏幕, 按[Slow]钮
选择低速, 然后按[Head]钮数次检
查每个头下降和上升动作.
更换头上下电磁阀
如果发现头上下气阀损坏. 按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉头上下气阀的连接头.
3. 拆掉头上下气阀.
用小十字改锥松开固定头上下气阀
的二个螺丝并取下头上下气阀.
注意------------------------------------------------
小心不要丢掉头上下气阀后面的 O 型圈和
密封垫.
4. 装上一个新的头上下气阀
1)放好 O 型圈和密封垫.
2)用小十字改锥将二个螺丝固定头
上下气阀的.
5. 插上连接头.
把连接头插到新的气阀上.
6. 检查操作状态
给机器通气并开机. 检查操作状态.
确认头上下运动稳定.
8. 头上下电磁阀

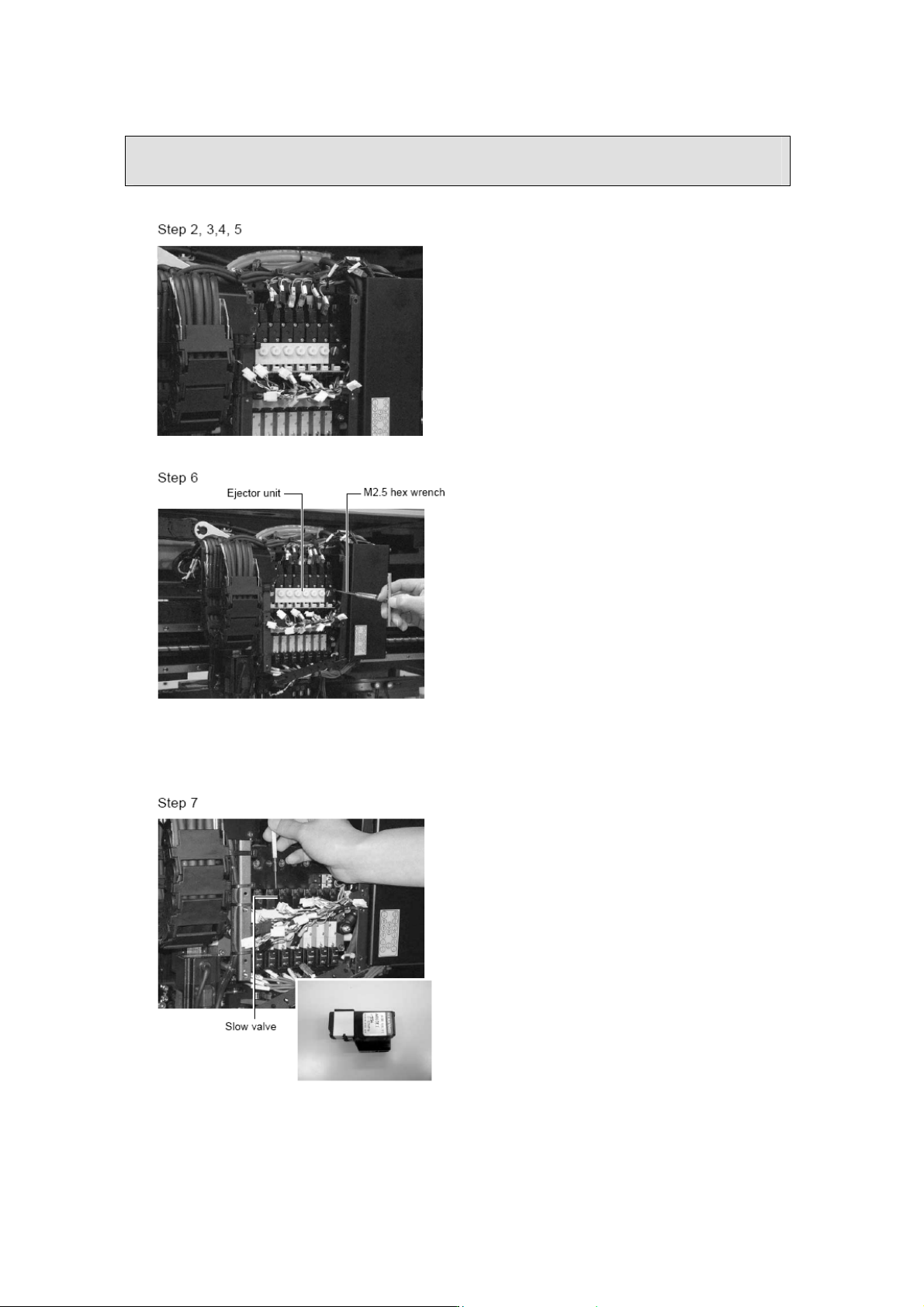

更换头上下速度开关阀
如果发现头上下速度开关阀(低速阀)损坏.
按以下步骤更换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉真空阀, 头上下气阀, 和真空
传感器的全部连接头和地线.
3. 拆掉气管.
1) 拆掉连接真空阀, 头上下气阀的
全部气管.
2)用十字改锥拆掉连在支架上的地
线.
4. 拆掉头下降传感器支架.
用 M3 内六角扳手拆掉固定头下降
传感器装置的两个螺丝. 同时拿掉
两个螺丝一起固定的传感器挡板.
5. 拆掉头部支架.
用 M3 内六角扳手拆掉固定头部支
架的四个螺丝. 把整个头部支架放
在头的左侧.
6. 拆掉真空阀装置.
用 M3 内六角扳手拆掉固定真空阀
装置的四个螺丝并取下.
注意-----------------------------------------------
不要丢掉 O 型圈.
7. 更换低速阀.
用小十字改锥松开固定低速阀的二
个螺丝并取下头上下气阀. 然后装
上一个新的低速阀.
8. 装上全部部件
按 2 至 6 步的相反程序装上真空阀,
连接头, 头部支架回其原来的位置
.
9. 检查操作状态
给机器通气并开机. 检查操作状态.
确认头上下运动正确.
