3. FNC 锁针 清洁和重装程序 1. 清洁 FNC 锁针部件 . 用粘酒精的布将 FNC 锁针 , 弹簧 , 转臂和轴清洁干净 . 2. 清洁 FNC 锁针孔 . 1) 用气枪清洁 FNC 锁针所在的吸嘴 轴孔 . 2) 用无绒毛的棉签粘酒精将 FNC 锁 针所在的孔擦干净 . 参考 ----------------------------------------------- 安装 FNC 锁针部件之 前 , 一定要清洁吸嘴 …
3. FNC 锁针
9. 拆下止挡块.
1)用小十字改锥从 FNC 头下面拆下
固定止挡块的两个螺丝.
2)把止挡块滑出来拿掉.
注意----------------------------------------------
松螺丝时, 要握住 FNC 头的边, 使其不能转
动, 否则 R 轴同步皮带可能会发生跳齿.
十字改锥的大小一定要合适.
10. 拆除 FNC 头.
抓住吸嘴组件的同时, 水平抽出
FNC 吸嘴的轴, 吸嘴组件向下可以
拆下来.
FNC 锁针和弹簧此时可能向下滑
出来, 因此小心不要丢掉.
注意----------------------------------------------
吸嘴组件不要混淆, 每个 FNC 头要按原样
装回.
11. 取出 FNC 锁针和弹簧.
如果 FNC 锁针和弹簧仍然在吸嘴轴
里, 抽出它们.
3. FNC 锁针
清洁和重装程序
1. 清洁 FNC 锁针部件.
用粘酒精的布将 FNC 锁针, 弹簧,
转臂和轴清洁干净.
2. 清洁 FNC 锁针孔.
1)用气枪清洁 FNC 锁针所在的吸嘴
轴孔.
2)用无绒毛的棉签粘酒精将 FNC 锁
针所在的孔擦干净.
参考-----------------------------------------------
安装 FNC 锁针部件之前, 一定要清洁吸嘴
轴.
3. 润滑 FNC 锁针.
用润滑针头
(KV8-M8870-00X)和润滑油
(VG32)给
FNC锁针加一两滴油并用
手摸匀.
3. FNC 锁针

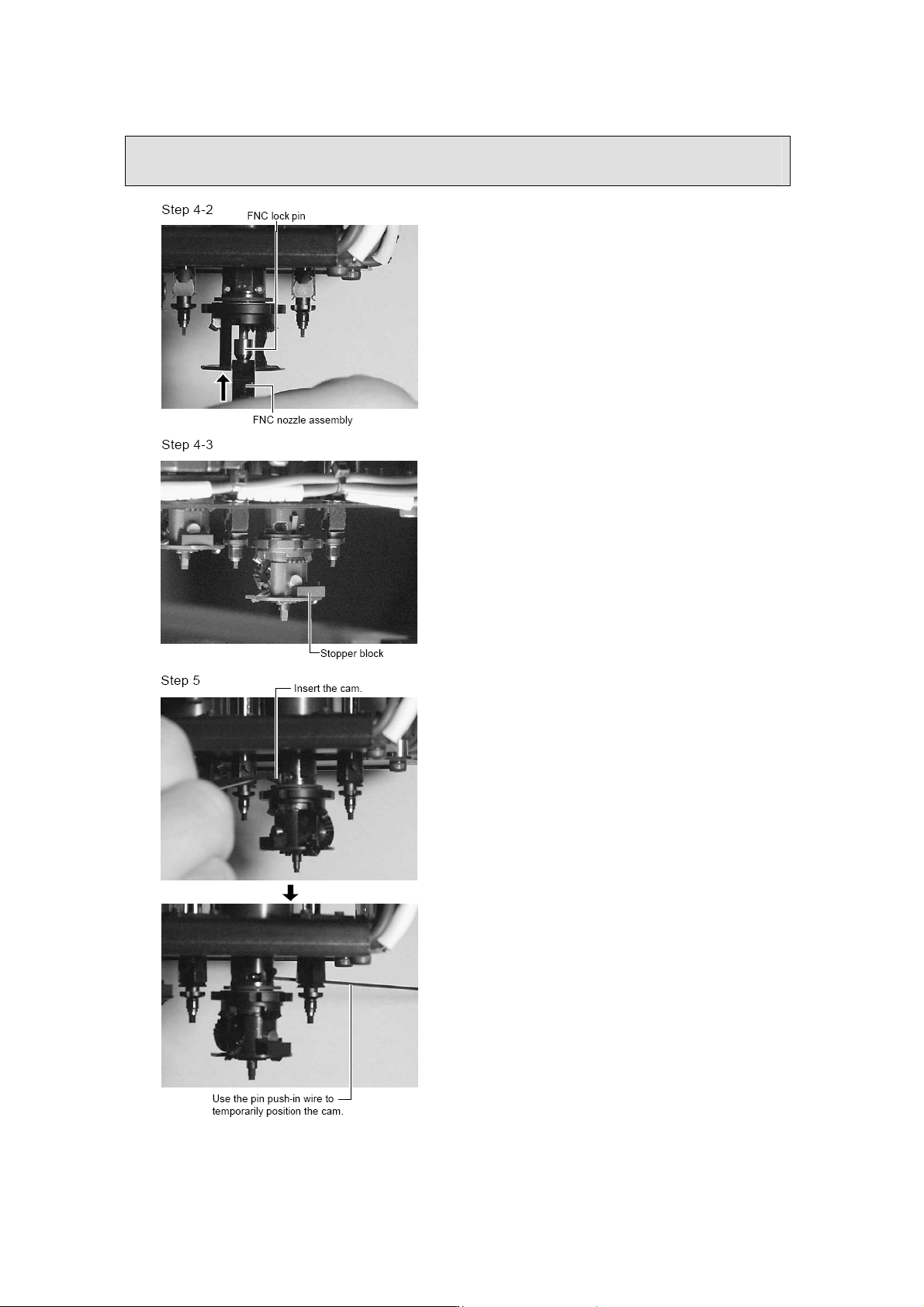

4. 装回 FNC 锁针和吸嘴组件
1)将 FNC 锁针和弹簧插入吸嘴轴.
2)将 FNC 吸嘴组件让 72 型吸嘴朝下
插入原来的位置, 直到它轻轻的顶
起 FNC 锁针.
3)将齿轮和轴插入 FNC 吸嘴组件,
然后从侧面插入挡块, 使 FNC 吸嘴
组件不致掉下来.
5. 装回转臂.
用镊子夹住转臂并放到原来的缝隙
中 , 然后把锁针压入线工具
(KV8-M88E2-00X)插到转臂轴位置
的孔中临时定位.
