3. FNC 锁针
清洁和重装程序
1. 清洁 FNC 锁针部件.
用粘酒精的布将 FNC 锁针, 弹簧,
转臂和轴清洁干净.
2. 清洁 FNC 锁针孔.
1)用气枪清洁 FNC 锁针所在的吸嘴
轴孔.
2)用无绒毛的棉签粘酒精将 FNC 锁
针所在的孔擦干净.
参考-----------------------------------------------
安装 FNC 锁针部件之前, 一定要清洁吸嘴
轴.
3. 润滑 FNC 锁针.
用润滑针头
(KV8-M8870-00X)和润滑油
(VG32)给
FNC锁针加一两滴油并用
手摸匀.
3. FNC 锁针
4. 装回 FNC 锁针和吸嘴组件
1)将 FNC 锁针和弹簧插入吸嘴轴.
2)将 FNC 吸嘴组件让 72 型吸嘴朝下
插入原来的位置, 直到它轻轻的顶
起 FNC 锁针.
3)将齿轮和轴插入 FNC 吸嘴组件,
然后从侧面插入挡块, 使 FNC 吸嘴
组件不致掉下来.
5. 装回转臂.
用镊子夹住转臂并放到原来的缝隙
中 , 然后把锁针压入线工具
(KV8-M88E2-00X)插到转臂轴位置
的孔中临时定位.
3. FNC 锁针

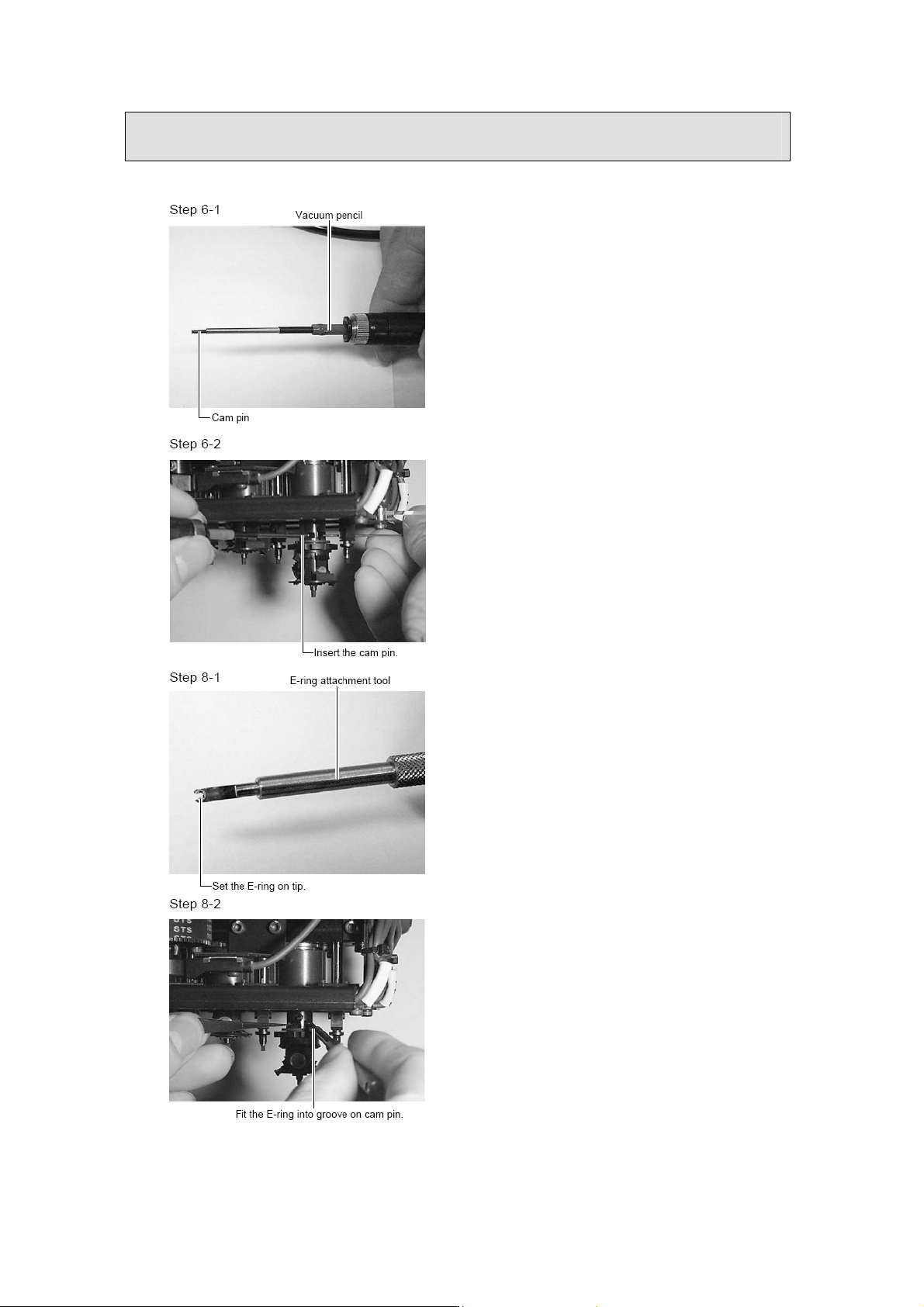

6. 插入转臂轴.
1)将真空笔接上空压气, 吸上转臂
轴.
2)压住第五步插入的锁针压入线工
具的同时, 将真空笔上的轴插入原
来的孔位置.
3)转臂轴插到位后, 将真空笔的气
源拔掉.
7. 装上另一个转臂轴.
与第 5 和 6 步相同.
8. 把 E 型圈卡到转臂轴上.
1)把一个新的 E型圈放到E型圈安装
工具(KV8-M88E1-00X)上 . 调整 其
开口朝外.
2)用手按住有 E 型圈的一头, 将 E
型圈从另一头卡到位.
注意------------------------------------------------
用镊子检查并确认 E 型圈已经卡到位.
如果 E 型圈位置不好, 则 E 型圈本身可能已
经损坏, 要换一个新的.
