1. 吸嘴
如果吸嘴表面粘有锡膏，那么元件吸取错误或识别错误就可能发生. 如果吸嘴弹簧动作不好,
那么吸取和贴装错误就会频繁发生. 为避免这些问题, 要定期检查吸嘴的状态(特别是 61F
和 62F)并保持吸嘴的清洁.
所需工具
• 内六角扳手
• 十字改锥
• 小十字改锥
• 气枪 (KU4-M8590-00X) *
• 超声波清洗器 * (当使用超声波时.)
• 硅油 (KM5-M7122-N0X) *
• 注油器 (KV8-M8870-00X) *
• 机油 VG32
• 酒精 (IPA)
* : YAMAHA 有售.
清洁程序

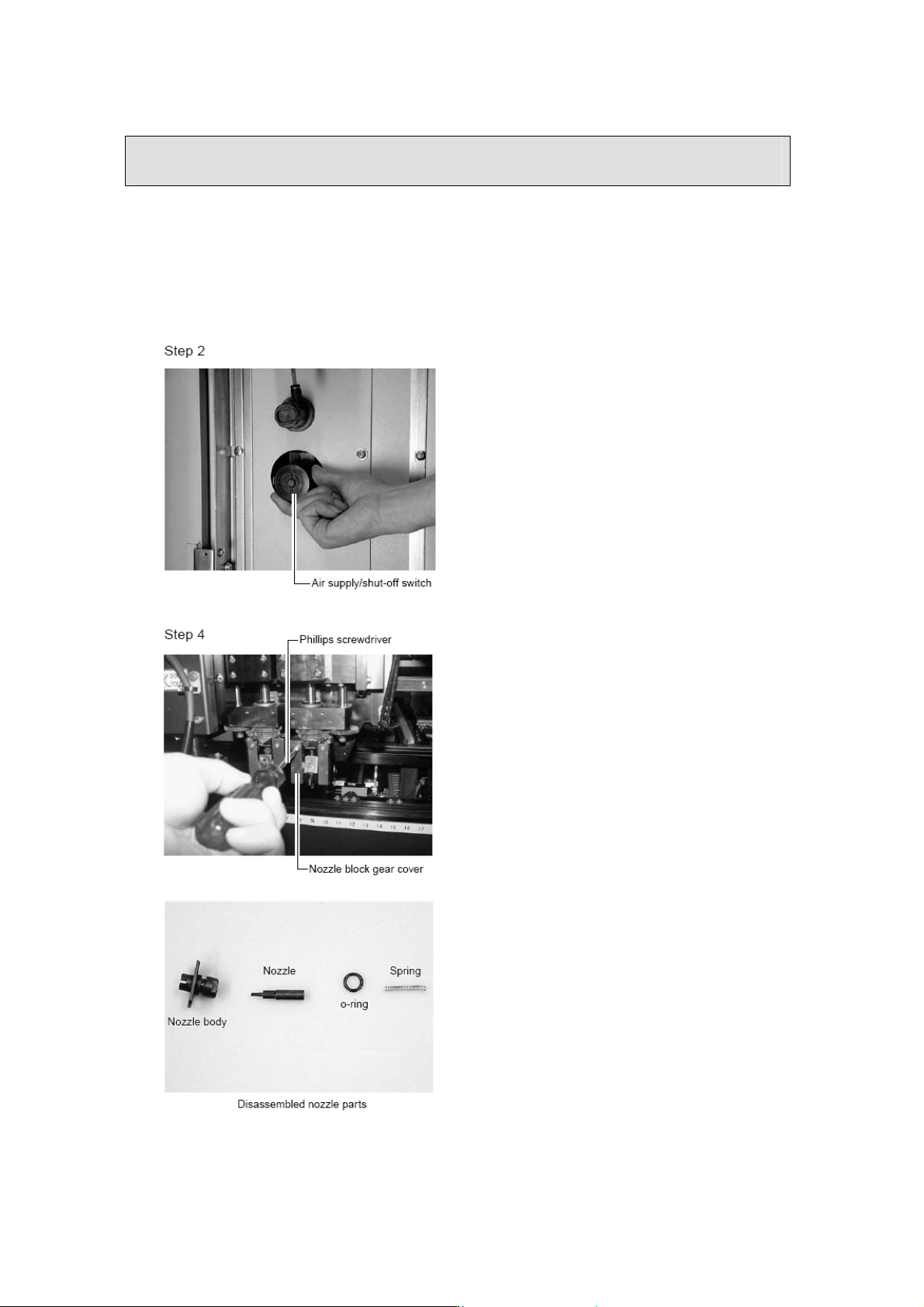

1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮.
2. 关掉气源.
把气源开关阀打到右侧以关闭气源
(这样以便释放 FNC 锁针并允许你
用手转动 FNC 吸嘴块).
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
4. 拆下吸嘴
用小十字改锥从吸嘴块上拆下固定
61F 和 62F 吸嘴的两个螺丝并取下
吸嘴.
注意----------------------------------------------
十字改锥的大小一定要合适.
1. 吸嘴

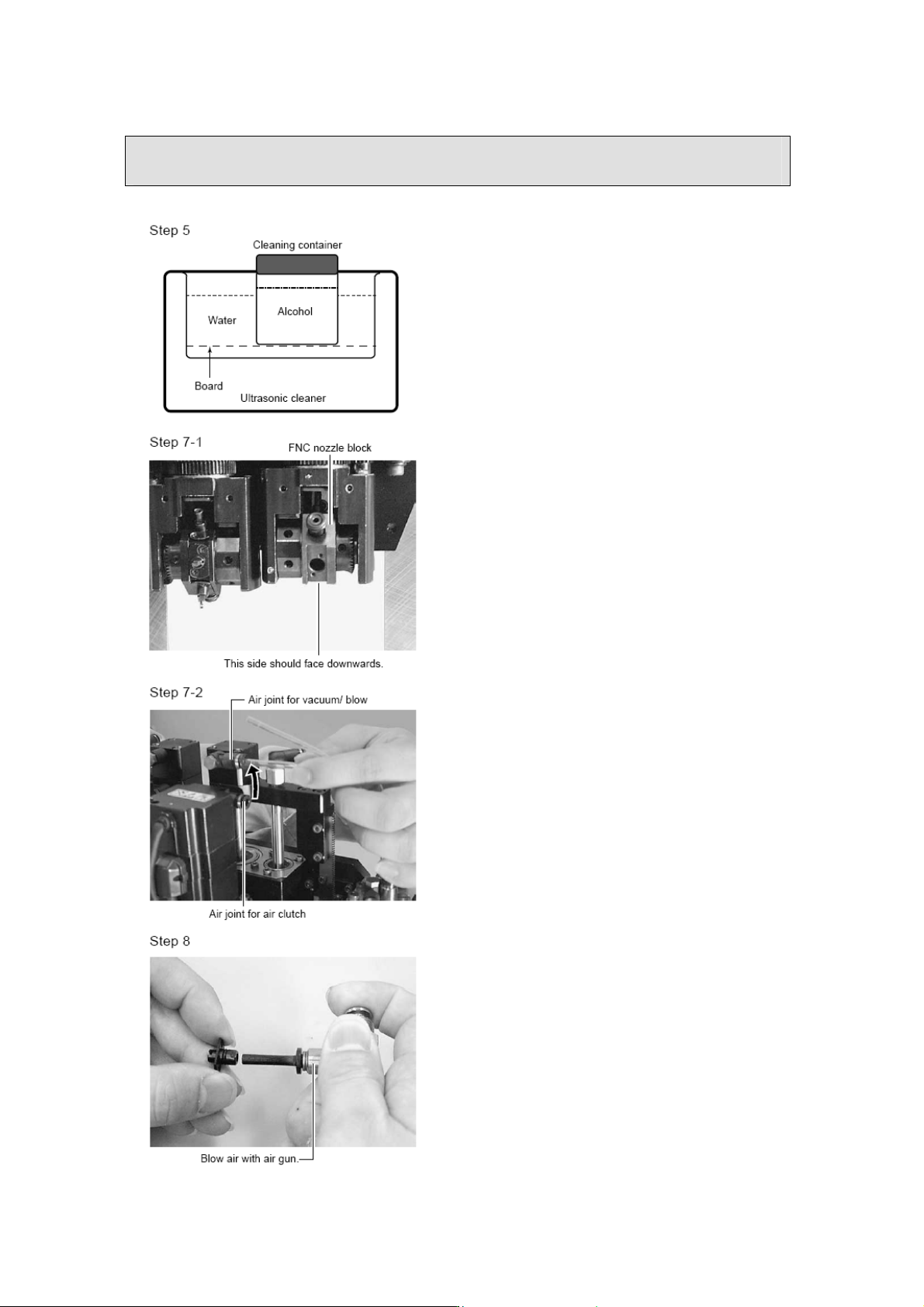

5. 清洁拆下的吸嘴.
1) 在超声波清洗器池中倒入水, 在
清洗槽中倒入酒精.
2)从吸嘴上取下 O 型圈, 把吸嘴和
弹簧放入清洗槽中, 盖上盖.
3) 把清洗槽放入超声波清洗器池中.
开始清洗. 清洗时间大约是 5 到 10
分钟(同时, 检查和清洁其它的吸嘴
如第 6 和 7 步).
注意----------------------------------------------
不要将 O 型圈放入酒精当中, 那样会使. O
型圈变形或损坏.
6. 检查安装在吸嘴块上的其它吸嘴.
• 检查吸嘴上的O型圈. 如有磨损,
就要更换.
• 检查吸嘴头部状态和弹簧动作.
7. 用气枪清洁吸嘴轴的气路.
1)转动吸嘴块使已经拆下吸嘴的表
面朝下.
2)在头的上面部位, 拔掉真空/吹气
气管和锁针离合气管. 然后把锁针
离合气管插入真空/吹气气嘴.
3)打开机器的气源开关.
4)打开[Unit]- [I/O]屏幕, 把离合气
路打开, 用压缩空气清洁吸嘴轴气
路(离合气路打开/关闭数次).
8. 超声波清洗后清洁吸嘴.
把吸嘴和弹簧从超声波中取出, 用
气枪清洁.

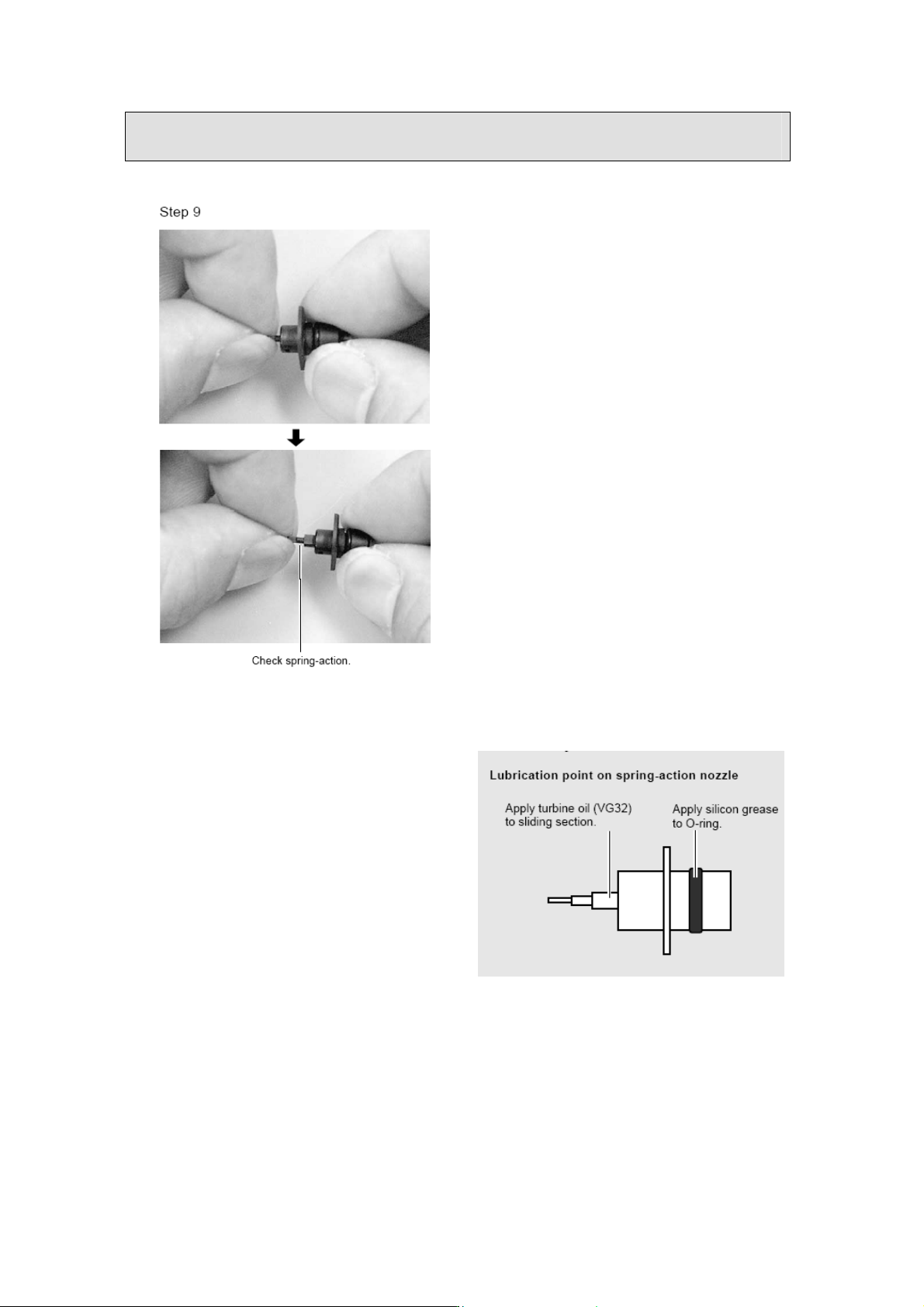

1. 吸嘴
9. 检查吸嘴是否已经清洁.
检查吸嘴头部有无堵塞, 磨损或粘
上异物. 并检查弹簧动作.
• 如果吸嘴头部仍然有堵塞, 再用
酒精或清洁线
(KV8-M8883-A0X)清洁.
• 如果吸嘴头部有磨损或粘上异物
不能清洁掉, 就要更换.
• 把弹簧放到吸嘴里面, 检查滑动
平稳. 如果滑动不好, 取出吸嘴转
180 度以后在插入吸嘴座.
10. 把 O 型圈放到清洁好的吸嘴上并润
滑.
1)检查从吸嘴上取下的 O 型圈, 如
果发现有破损就要更换.
2)把 O 型圈装到吸嘴座上并涂上薄
薄一层硅油.
3)为使弹簧滑动顺畅, 用注油器
(KV8-M8870-00X)加少量的机油.
推吸嘴数次挤出多余的机油然后擦
掉..
