2 气阀
传送单元或换嘴站上的气动装置如果工作不正常, 则气阀有可能损坏. 按下列步骤检查和更
换气阀.
检查故障原因
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 打开 I/O 屏幕并检查气阀操作.
1)打开[Unit]-[I/O]屏幕, 把光标移
到(T192X or T184X)有问题的地方.
2)按[ON/OFF]钮检查 I/O 显示从＂
１＂到＂０＂变化，如果动作出现
不正常, 在第 3 步中检查原因.
3. 检查故障原因
试按气阀上的小红钮检查操作动作.
• 如果气阀工作(LED灯亮), 那问题
可能是出在电控方面. 请联系
YAMAHA.
• 如果气阀工作(LED灯亮), 但是控
制部件不动作, 那问题可能是出在
机械方面. 请联系YAMAHA.
• 气阀不工作(LED 不亮), 那可能是
气阀坏了, 更换一个新的气阀.
气阀在机器后面的右下角的面板后
面, 参考下图.
2 气阀
更换气阀
1. 关掉机器.
退出软件界面, 关掉机器电源.
2. 关掉气源.
把气源开关打到右面关掉气源.
3. 拆掉气阀.
用小十字改锥松开固定坏气阀的螺
丝并拆除它.
注意-------------------------------------------------
把密封垫留在原位, 安装新气阀的时候还要
用到.
4. 安装一个新气阀.
用小十字改锥固定螺丝装上新的气
阀. 注意安装时, 不要损坏密封垫
或安装位置不对.
5. 重新给机器供气.
把气源开关打到左面打开气源. 供
气后要检查气阀处没有漏气.
6. 检查操作.
打开机器并打开[Unit]-[I/O] 屏幕,
检查你更换的气阀控制的部件功能
正常.
3 软驱
如果在软盘读取或存储数据的时候经常出错, 那么软驱可能就需要清洁了. 请准备软盘清洁
工具, 按以下步骤清洁软驱.
清洁软驱

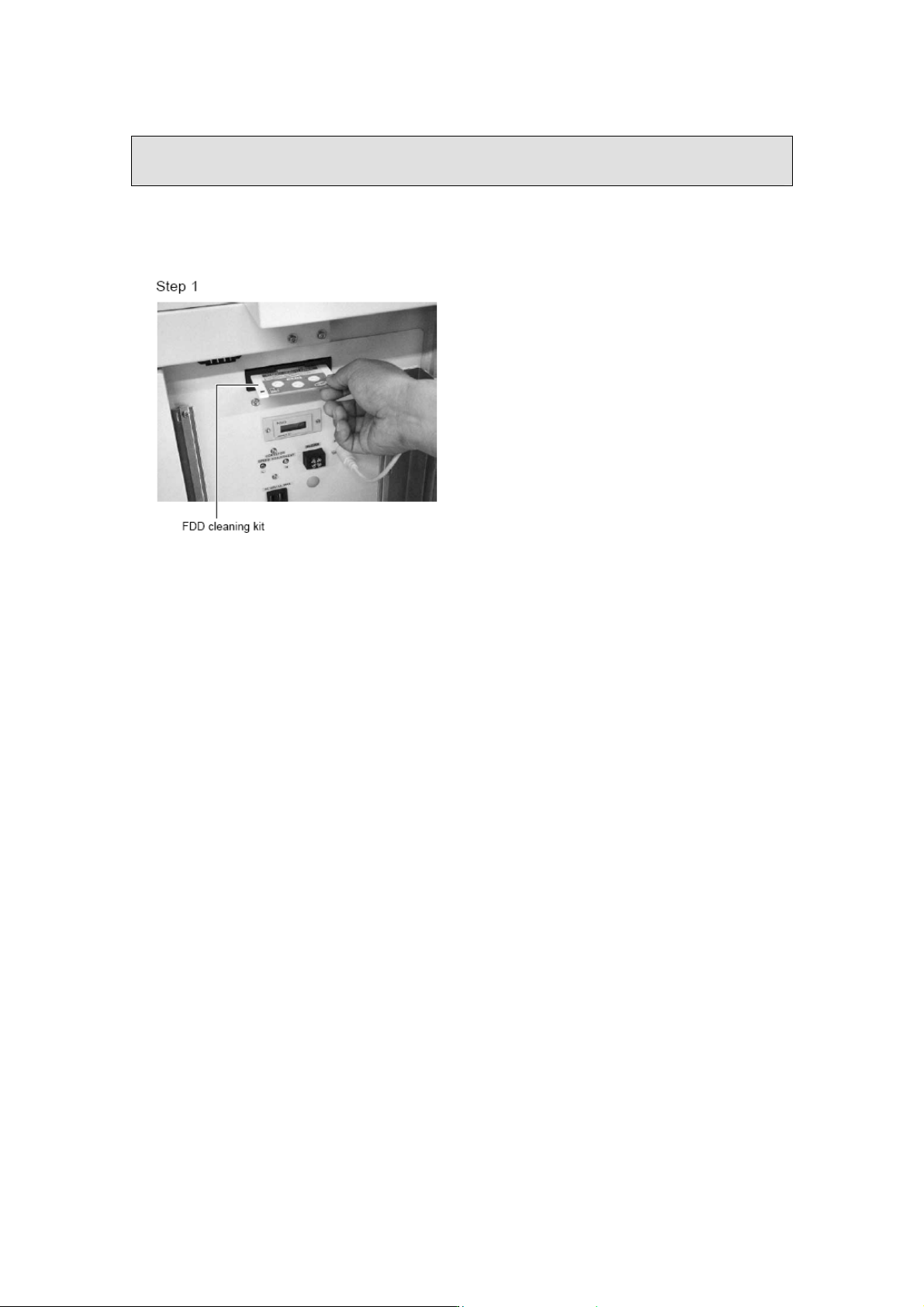

1. 把清洁工具盘插入软驱.
用市场上可以买到的清洁工具盘清
洁软驱即可.
有二种软驱清洁工具盘”湿的”和”干
的”. 按照你买的清洁工具盘的说明
使用.
2. 检查软驱的状况.
插入一张软盘(按 YAM A H A 机器格
式化好), 检查磁盘搜索操作.
