1. 吸嘴
清洁吸嘴(64A，65A)
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 从头上拆下吸嘴.
3. 从吸嘴上取下 O 型圈.
注意不要损坏到 O 型圈, 用一个小
一字改锥或类似的工具将其取出.
4. 清洁吸嘴.
把吸嘴有粘在酒精当中(IPA)然后用
牙刷刷.
用干净布把 O 型圈擦干净.
注意----------------------------------------------
不要将 O 型圈放入酒精当中, 那样会使. O
型圈变形或损坏.
5. 用气枪清洁吸嘴.
用气枪吹吸嘴的气路孔使其清洁.
6. 把吸嘴重新装到头上.
把 O 型圈放回到吸嘴上, 把吸嘴放
回到头上.
提示----------------------------------------------
如发现 O 型圈有破损, 就要更换新的.
2. 吸嘴卡簧
如果卡簧不能卡紧吸嘴, 就会影响吸料, 识别和贴装操作. 因此要定期检查卡簧的磨损, 弹
簧和吸嘴之间的间隙, 以及变形.
检查卡簧状态
检查装拆吸嘴的时候, 检查以下位置.
• 卡簧的抓取力足够.
•
卡簧和吸嘴之间没有间隙.
•
卡簧没有变形
•
卡簧抓取的部分没有磨损.
如果以上任何地方存在有问题, 拆下吸
嘴并更换一对卡簧.
更换卡簧
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下吸嘴
用手拆下需要更换卡簧的吸嘴.
3. 拆下卡簧
用 M1.5 的内六角扳手拆下固定损
坏卡簧的螺钉, 取下卡簧.
4. 装上新的卡簧.
按住新的卡簧的同时, 用内六角扳
手紧上固定卡簧的螺钉. 这时, 不
要忘记放上垫片.
5. 检查安装的状态.
1)检查卡簧和滚轮之间的间隙.
2)试拆装吸嘴数次, 检查不会有松
脱.
3. 真空阀过滤芯
尽管主要要看空压气源的状态和操作时间, 每 6 个月还是要检查真空阀. 用气枪清洁灰尘.
建议过滤芯有严重灰尘堵塞时更换.

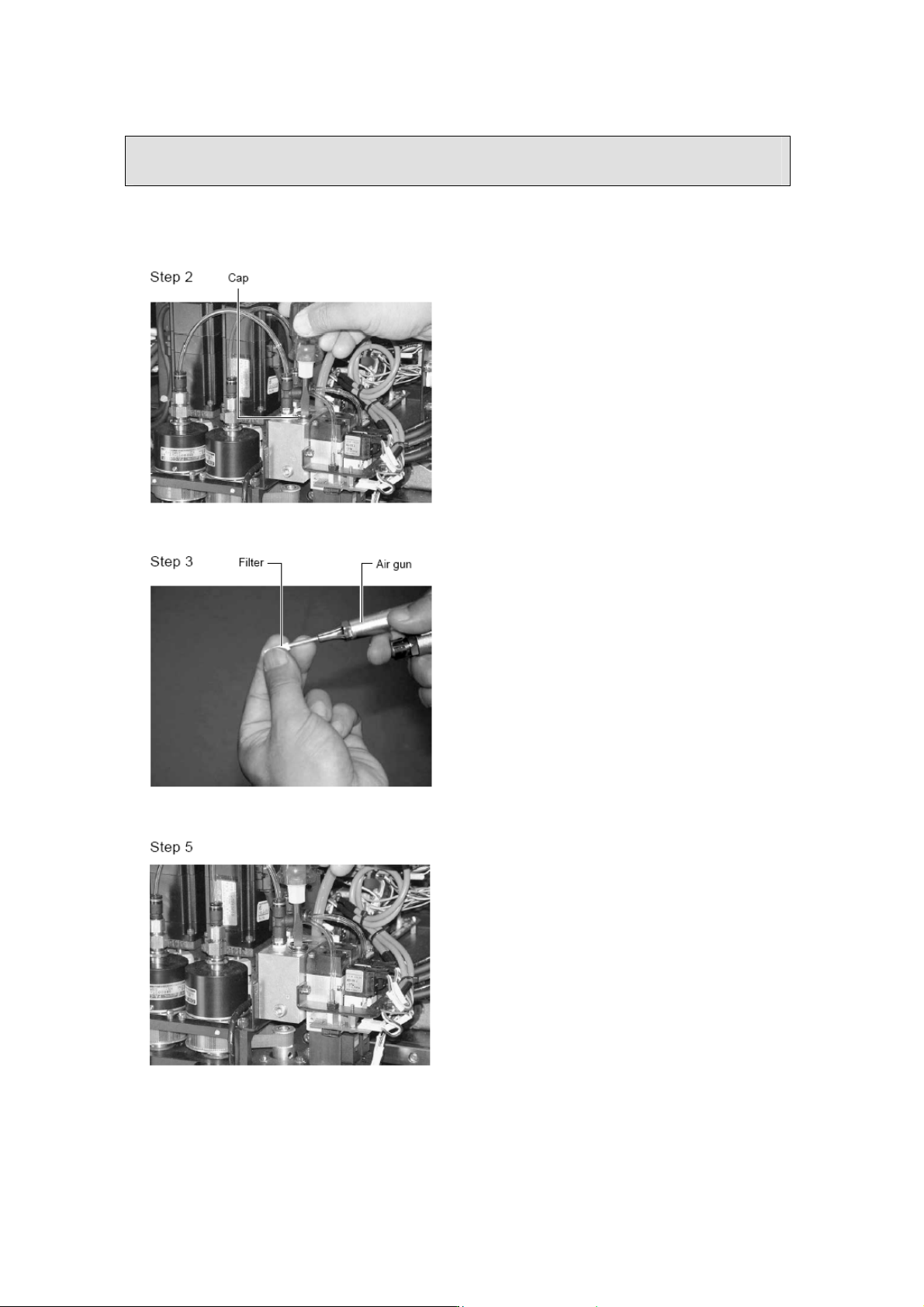

清洁/更换过滤芯
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下过滤芯端盖.
用一字改锥松开并拆下过滤芯端盖.
3. 清洁空气过滤芯.
用镊子将真空阀中的空气过滤芯取
出. 如果灰尘不多, 可用气枪清洁
并装回原来的位置.
4. 如有必要更换空气过滤芯.
如果过滤芯有严重灰尘堵塞或已经
变色, 就要更换一个新的过滤芯.
一般来讲, 每 6 个月应当更换过滤
芯, 还要参考其实际的操作时间.
5. 装回过滤芯端盖.
把过滤芯的一头插到过滤芯端盖的
内侧, 并装回到原来的位置.
