1. 吸嘴
如果吸嘴表面粘有锡膏，那么元件或其它问题的错误就可能发生. 如果吸嘴弹簧动作不好,
那么吸取和贴装错误就会频繁发生. 为避免这些问题, 要定期检查吸嘴的状态并保持吸嘴的
清洁.
检查吸嘴的状态
检查吸嘴上下列各点。
• 61A，62A型
检查吸嘴头磨损, 粘有锡膏和弹簧
动作.
• 63A，66A型
检查吸嘴头磨损, 粘有锡膏.
• 64A，65A型
检查 O 型圈磨损, 粘有锡膏.
清洁吸嘴(61A，62A)
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 从头上拆下吸嘴.
3. 从吸嘴上取下 O 型圈.
注意不要损坏到 O 型圈, 用一个小
一字改锥或类似的工具将其取出.
4. 清洁吸嘴头部.
把吸嘴有粘在酒精当中(IPA)然后用
牙刷刷.
用干净布把 O 型圈擦干净.
注意----------------------------------------------
不要将 O 型圈放入酒精当中, 那样会使. O
型圈变形或损坏.
5. 用气枪清洁吸嘴.
用气枪吹吸嘴的气路孔使其清洁.
6. 把吸嘴重新装到头上.
把 O 型圈放回到吸嘴上, 把吸嘴放
回到头上.
1. 吸嘴
清洁吸嘴(64A，65A)
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 从头上拆下吸嘴.
3. 从吸嘴上取下 O 型圈.
注意不要损坏到 O 型圈, 用一个小
一字改锥或类似的工具将其取出.
4. 清洁吸嘴.
把吸嘴有粘在酒精当中(IPA)然后用
牙刷刷.
用干净布把 O 型圈擦干净.
注意----------------------------------------------
不要将 O 型圈放入酒精当中, 那样会使. O
型圈变形或损坏.
5. 用气枪清洁吸嘴.
用气枪吹吸嘴的气路孔使其清洁.
6. 把吸嘴重新装到头上.
把 O 型圈放回到吸嘴上, 把吸嘴放
回到头上.
提示----------------------------------------------
如发现 O 型圈有破损, 就要更换新的.
2. 吸嘴卡簧
如果卡簧不能卡紧吸嘴, 就会影响吸料, 识别和贴装操作. 因此要定期检查卡簧的磨损, 弹
簧和吸嘴之间的间隙, 以及变形.
检查卡簧状态
检查装拆吸嘴的时候, 检查以下位置.
• 卡簧的抓取力足够.
•
卡簧和吸嘴之间没有间隙.
•
卡簧没有变形
•
卡簧抓取的部分没有磨损.
如果以上任何地方存在有问题, 拆下吸
嘴并更换一对卡簧.
更换卡簧
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下吸嘴
用手拆下需要更换卡簧的吸嘴.
3. 拆下卡簧
用 M1.5 的内六角扳手拆下固定损
坏卡簧的螺钉, 取下卡簧.
4. 装上新的卡簧.
按住新的卡簧的同时, 用内六角扳
手紧上固定卡簧的螺钉. 这时, 不
要忘记放上垫片.
5. 检查安装的状态.

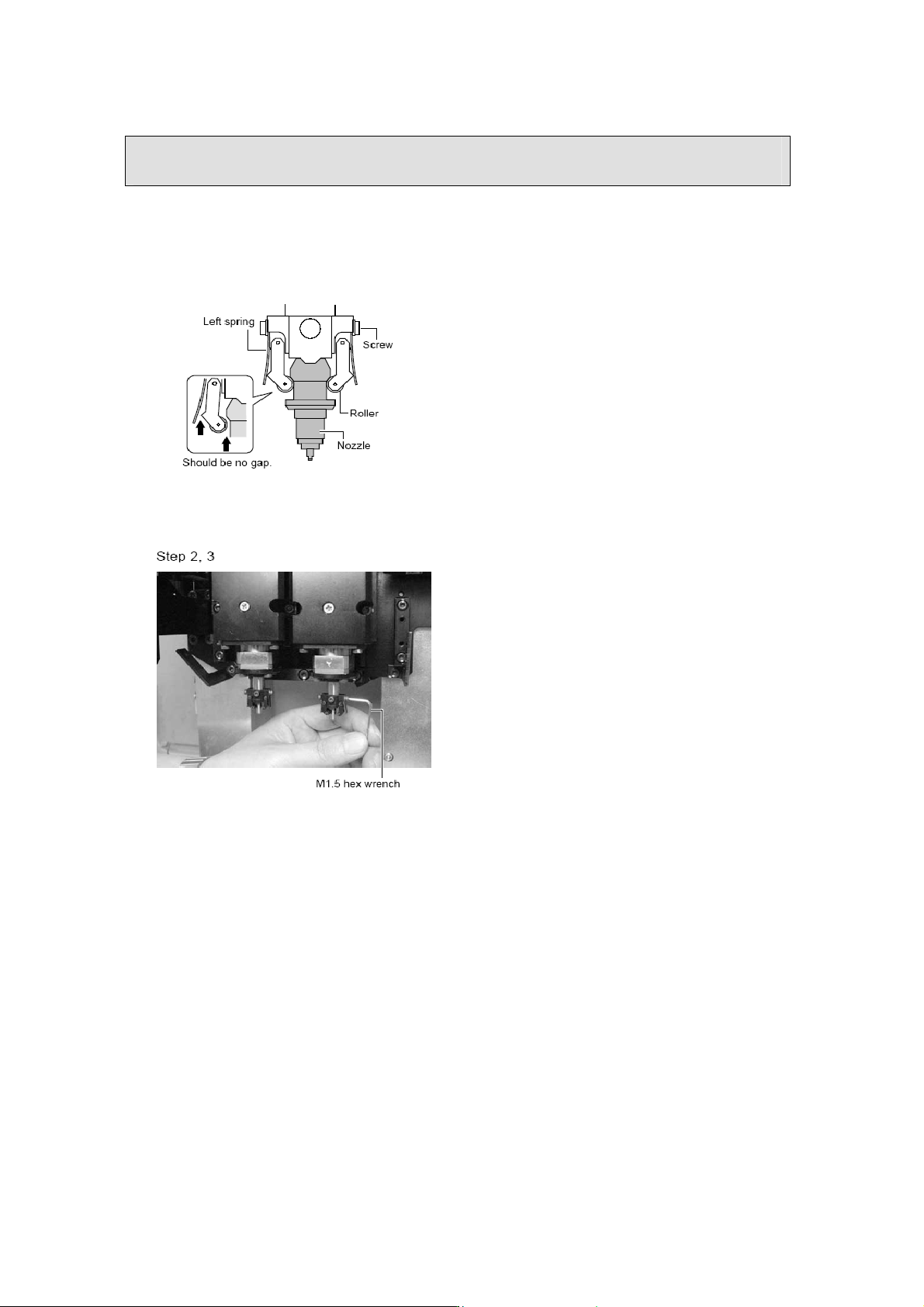

1)检查卡簧和滚轮之间的间隙.
2)试拆装吸嘴数次, 检查不会有松
脱.
