5. 真空阀过滤芯
尽管主要要看空压气源的状态和操作时间, 每 6 个月还是要检查真空阀. 用气枪清洁灰尘.
建议过滤芯有严重灰尘堵塞时更换.
清洁/更换过滤芯
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下过滤芯端盖.
用一字改锥松开并拆下过滤芯端盖.
3. 清洁空气过滤芯.
用镊子将真空阀中的空气过滤芯取
出. 如果灰尘不多, 可用气枪清洁
并装回原来的位置.
4. 如有必要更换空气过滤芯.
如果过滤芯有严重灰尘堵塞或已经
变色, 就要更换一个新的过滤芯.
一般来讲, 每 6 个月应当更换过滤
芯, 还要参考其实际的操作时间.
5. 装回过滤芯端盖.
把过滤芯的一头插到过滤芯端盖的
内侧, 并装回到原来的位置.
6. 真空阀
如果更换完过滤芯并清洁完轴的气路后, 吸取真空值仍然太低或贴装真空值特别高, 则真空
生成阀体可能损坏. 检查真空生成阀操作及更换真空阀, 请参考以下步骤.
检查操作状态
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.

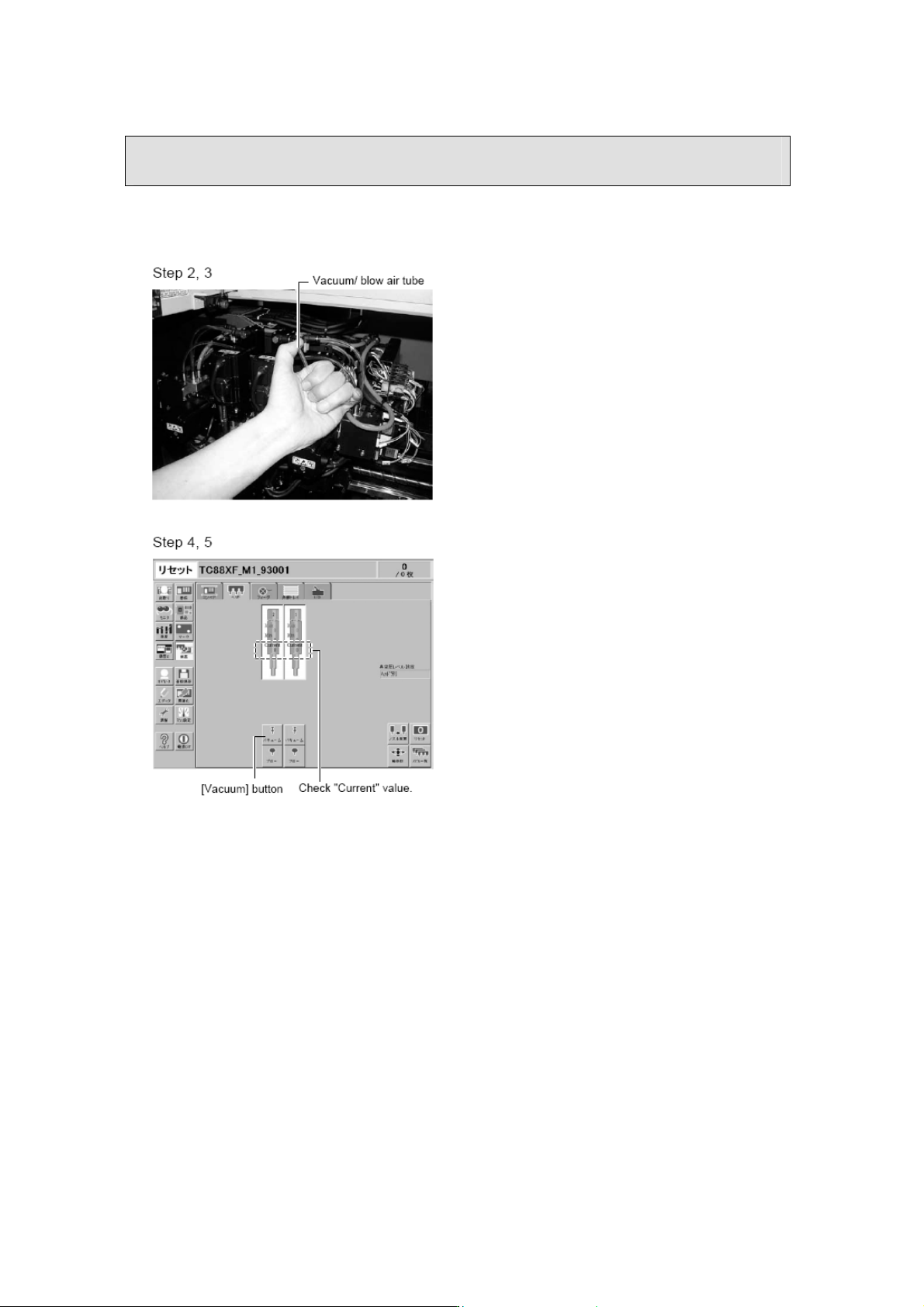

2. 拔掉真空/吹气气管.
真空/吹气气管与头部吸嘴轴相连.
拔掉真空/吹气气管以便检查.
3. 堵上拔掉的气管.
用手堵住拔掉的气管.
4. 打开头的真空值
1)打开[Unit]-[Head]屏幕.
2)按要检查有的[Vacuum]钮.
真空值会在屏幕上显示出来.
5. 检查吸取真空值.
打开真空时, 检查屏幕上当前的真
空水平值. 如果此值高于 195, 则此
头的真空阀正常. 如果此值低于
195, 则此头的真空阀可能已经损坏
并需要更换.
6. 重新插上气管.
6. 真空阀
更换真空阀
如果发现真空阀损坏, 则按以下步骤更
换.

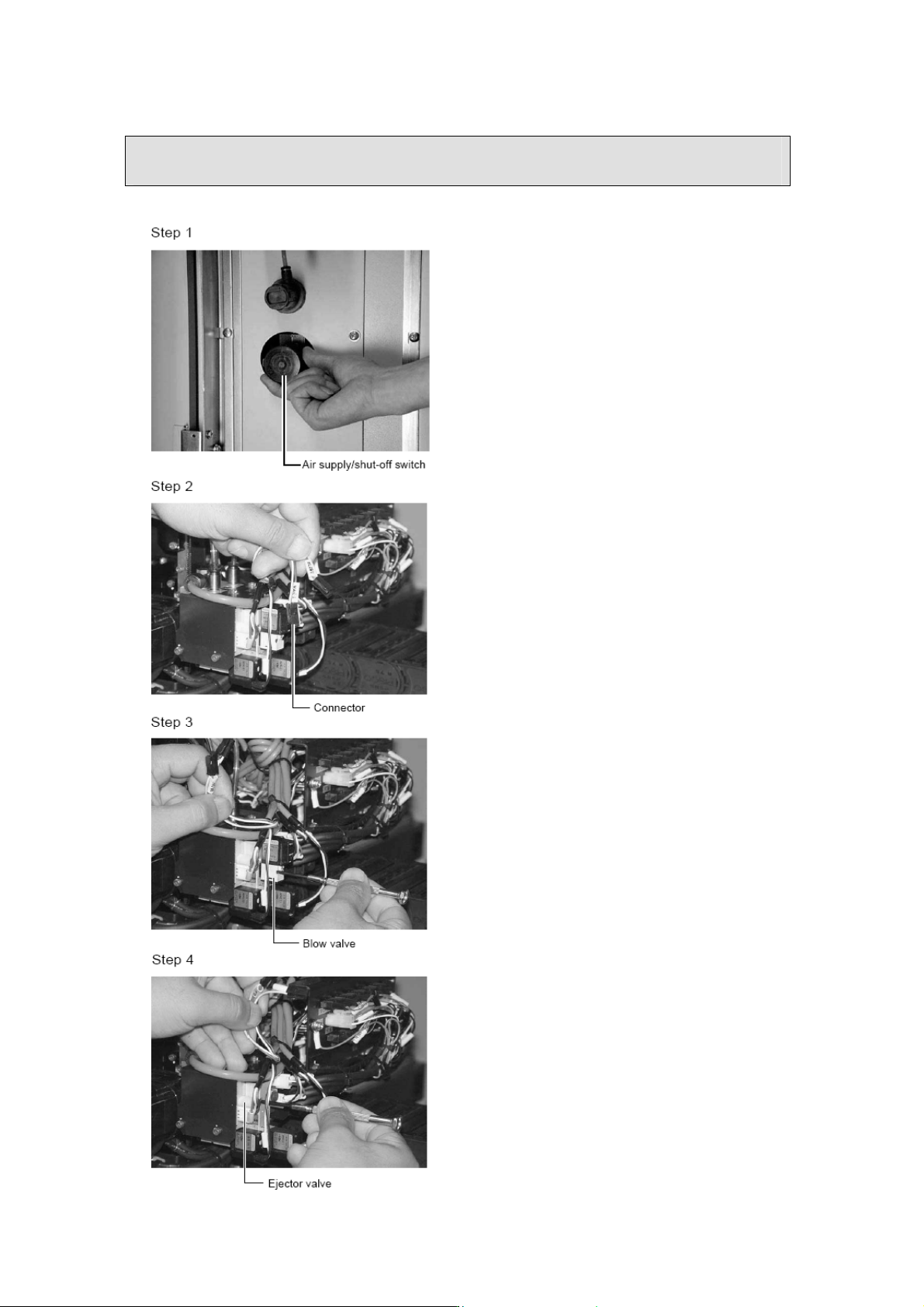

1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉吹气阀和真空阀的连接头(真空
阀连接头在吹气阀的后面).
3. 拆掉吹气阀.
用小十字改锥把固定到真空阀上的
吹气阀的二个螺丝松开并取下吹气
阀.
4. 拆掉真空阀.
吹气阀拆掉以后, 你能看到固定真
空阀的螺丝. 用小十字改锥松开固
定真空阀的二个螺丝并取下真空阀.
5. 装上一个新的真空阀.
按照 3 和 4 的相反步骤装上新的真
空阀.
注意------------------------------------------------
不要忘记装上密封垫. 并且注意不要装反或
损坏它.
7. 插上连接头.
插上吹气阀和真空阀的连接头.
8. 检查操作状态
给机器通气并开机. 检查操作状态.
如果没有发现任何的异常. 工作即
完成.
