第三节头部 (YV88Xg-S)

介绍

第三节解释了 YAMAHA YV88Xg-S 系列贴装机头部部件和吸嘴的检查和清洁程序。

 随机备件

以下是随机备件。更换备件时，一定要使用 YAMAHA 原装的备件，如果必须要使用原

装以外的备件或使用特定的工具，请与我们的销售部门或代理商联系。

[1] 真空过滤器

[2] 真空生成器 O 型圈

[3] 吸嘴卡簧

名称检查项目检查周期检查清洁润滑更换调整需时(分)

吸嘴双周 ● ● ◎ 30

吸嘴卡簧片每周 ● ◎ 15

过滤器 6个月 ● ● 5 真空阀

气阀其他 ● 20

吸嘴轴气路 6个月 ● 20

换嘴站传感器每月 ● ◎ ◎ ◎ 10

1. 吸嘴

如果吸嘴表面粘有锡膏，那么元件或其它问题的错误就可能发生. 如果吸嘴弹簧动作不好,

那么吸取和贴装错误就会频繁发生. 为避免这些问题, 要定期检查吸嘴的状态并保持吸嘴的

清洁.

 检查吸嘴的状态

检查吸嘴上下列各点。

• 61A，62A型

检查吸嘴头磨损, 粘有锡膏和弹簧

动作.

• 63A，66A型

检查吸嘴头磨损, 粘有锡膏.

• 64A，65A型

检查 O 型圈磨损, 粘有锡膏.

 清洁吸嘴(61A，62A)

1. 按急停开关

为保证维护工作的安全, 机器必须

要在急停状态.

2. 从头上拆下吸嘴.

3. 从吸嘴上取下 O 型圈.

注意不要损坏到 O 型圈, 用一个小

一字改锥或类似的工具将其取出.

4. 清洁吸嘴头部.

把吸嘴有粘在酒精当中(IPA)然后用

牙刷刷.

用干净布把 O 型圈擦干净.

注意----------------------------------------------

不要将 O 型圈放入酒精当中, 那样会使. O

型圈变形或损坏.

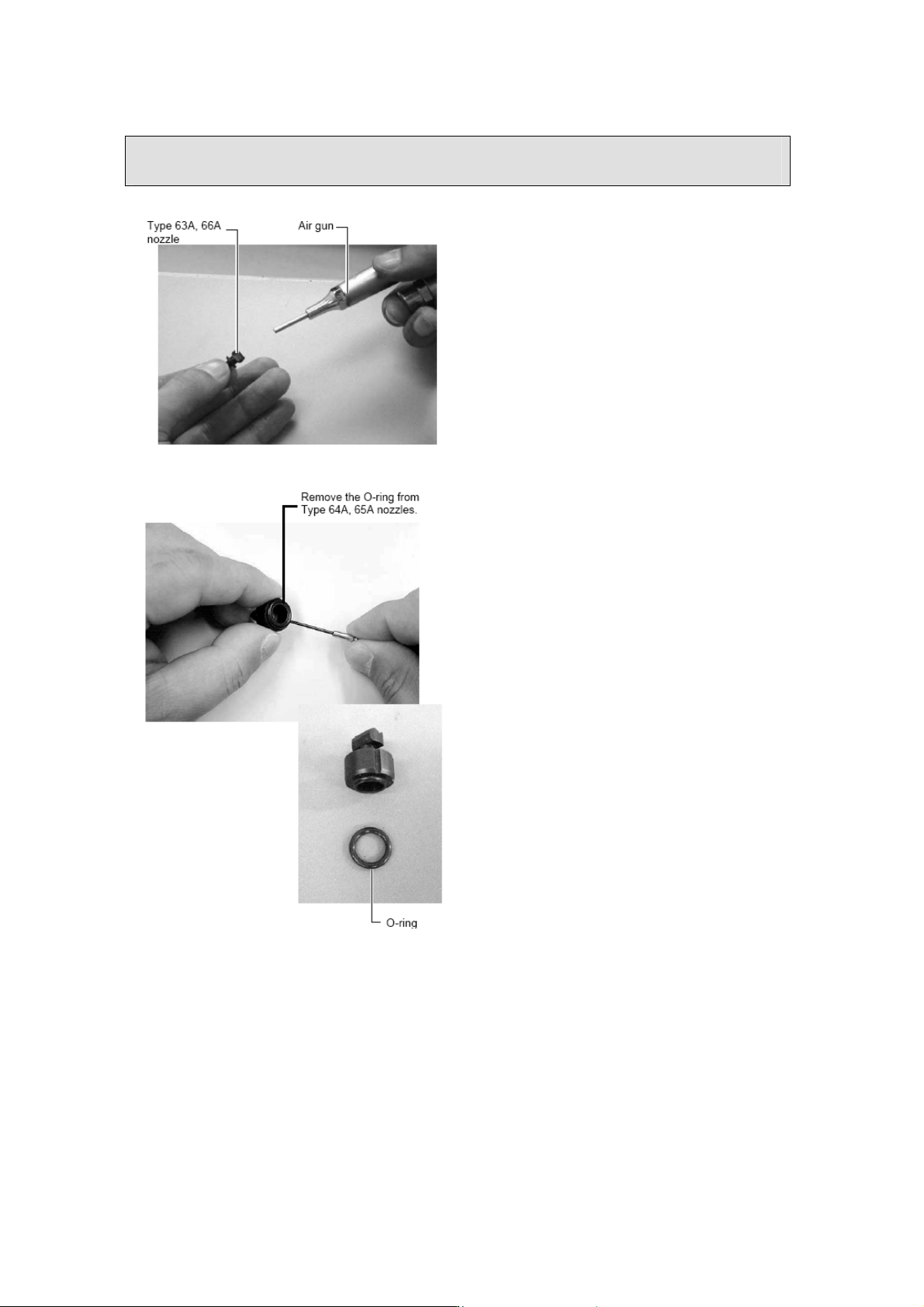

5. 用气枪清洁吸嘴.

用气枪吹吸嘴的气路孔使其清洁.

6. 把吸嘴重新装到头上.

把 O 型圈放回到吸嘴上, 把吸嘴放

回到头上.
