第四节 X 和 Y 轴 介绍 第四节解释了 Y AMAH A YV100Xg Y V88Xg 系列贴装机 X 轴和 Y 轴的检查和清洁程序。 名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分) 丝杠 每周 ● ● 每月 20 X轴 导轨 每周 ● ● 每月 10 丝杠 每周 ● ● 每月 20 Y轴 导轨 每周 ● ● 每月 10
5. 吸嘴轴
如果吸嘴轴中的气路被堵或灰尘堆积, 就可能发生元件吸取和贴装错误.清洁吸嘴轴, 请参
考以下步骤.
清洁吸嘴轴
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉吸嘴轴上面的气路连接头.
用 12mm 和 14mm 扳手松开气嘴上
的螺母, 从吸嘴轴上面拆下气路连
接头.
3. 清洁吸嘴轴内部气路.
1)把头拉到最上端.
2) 在头的下面放上一个纸杯, 从上
面的孔中往吸嘴轴气路中加入酒精,
清洁灰尘和尘垢.
注意-----------------------------------------------
清洁吸嘴轴时不要使用酒精以外的溶剂. 注
意倒酒精不要倒在轴的外面, 酒精会把密封
用的润滑油除掉.
4. 连上吸嘴轴的气管.
按照第 2 步的相反顺序连上吸嘴轴
的气管.
5. 重新供气.并开机
打开机器的气源开关, 然后打开电
源开关.
6. 再用吹气清除异物.
用手指堵住吹气阀排气孔的同时,
在 [Unit]-[Head] 屏幕按[Blow] 钮在
吸嘴轴中产生吹气.
7. 检查真空值.
在 [Unit]-[Head] 屏幕按[Vacuum] 钮
打开吸取真空. 检查吸嘴头的开口
在被堵上时, 其真空值增加.
第四节 X和 Y 轴
介绍
第四节解释了 YAMAH A YV100Xg Y V88Xg 系列贴装机 X 轴和 Y 轴的检查和清洁程序。
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
丝杠 每周 ● ● 每月 20 X轴
导轨 每周 ●
● 每月 10
丝杠 每周 ● ● 每月 20 Y轴
导轨 每周
● ● 每月 10
1 X 和 Y 轴
给 X 和 Y 轴的丝杠和导轨加油, 按以下步骤.
丝杠加油脂
1. 关掉机器电源.
退出机器软件操作界面并关掉机器
主电源开关.

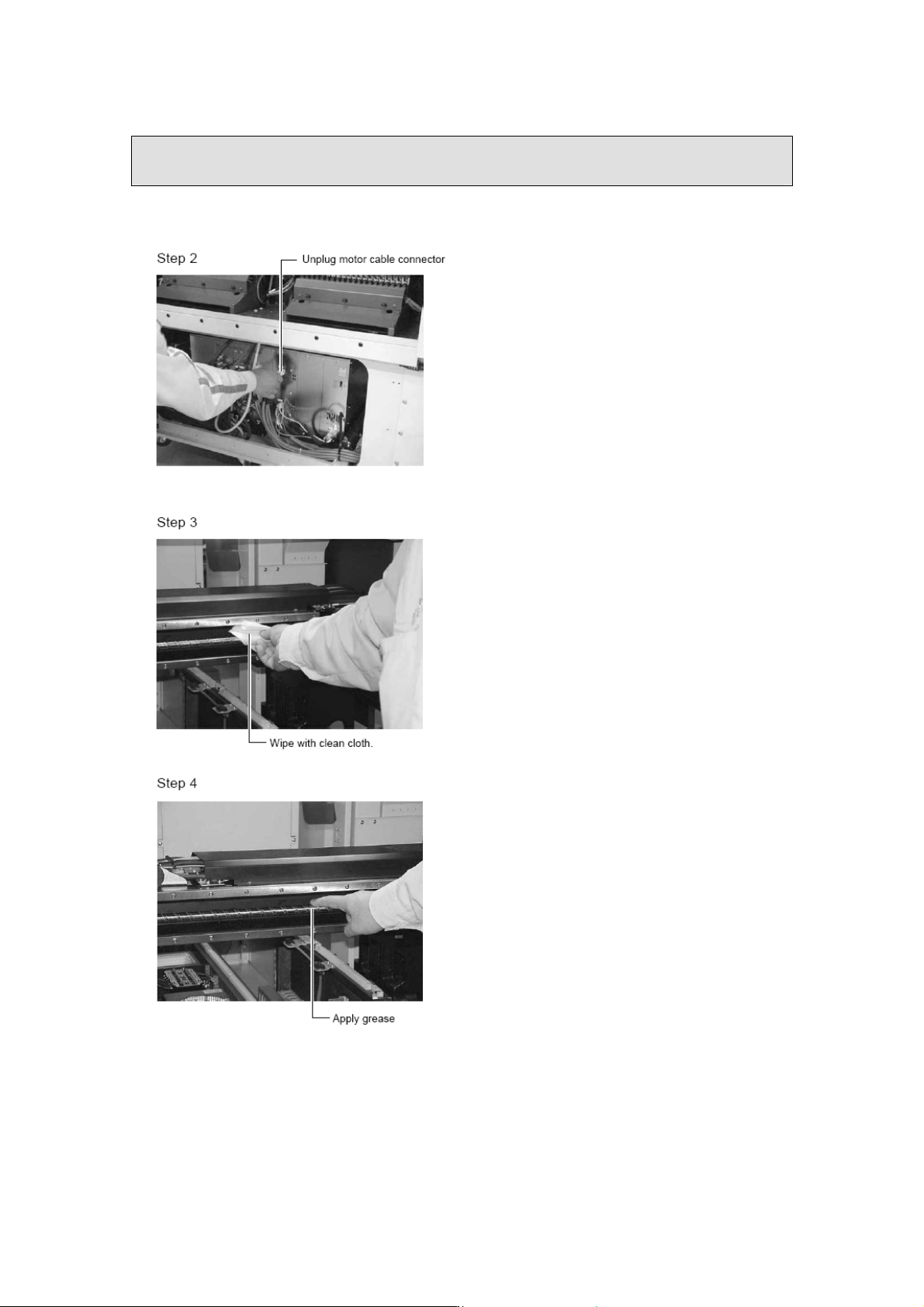

2. 拔掉马达电缆连接头.
打开机器前面下面的盖子, 拔掉马
达电缆连接头.
3. 擦掉丝杠上面的旧油脂
1)把头组件推到 X 轴(或 Y 轴)的一
端, 用干净的布或纸把丝杠上面的
旧油脂擦掉.
2)把头组件推到 X 轴(或 Y 轴)的另
一端, 用干净的无纺布或纸把丝杠
上面的旧油脂擦掉.
注意------------------------------------------------
丝杠槽中的旧油脂也要擦掉.
4. 给丝杠加油.
用手给丝杠均匀的涂上一层油脂.
5. 多余的油脂擦掉.
把头组件 X 轴(或 Y 轴)前后移动几
次之后, 擦掉多余的油脂.
6. 重新连接马达电缆连接头.
把马达电源电缆插头插回到控制器.
7. 开机
打开机器电源并执行暖机操作.
