1 气雾过滤器
气雾过滤器是用来防止压缩机中油和水雾以及其它杂质进入机器. 这些过滤器应当定期的
检查和清洁. 参考如下.

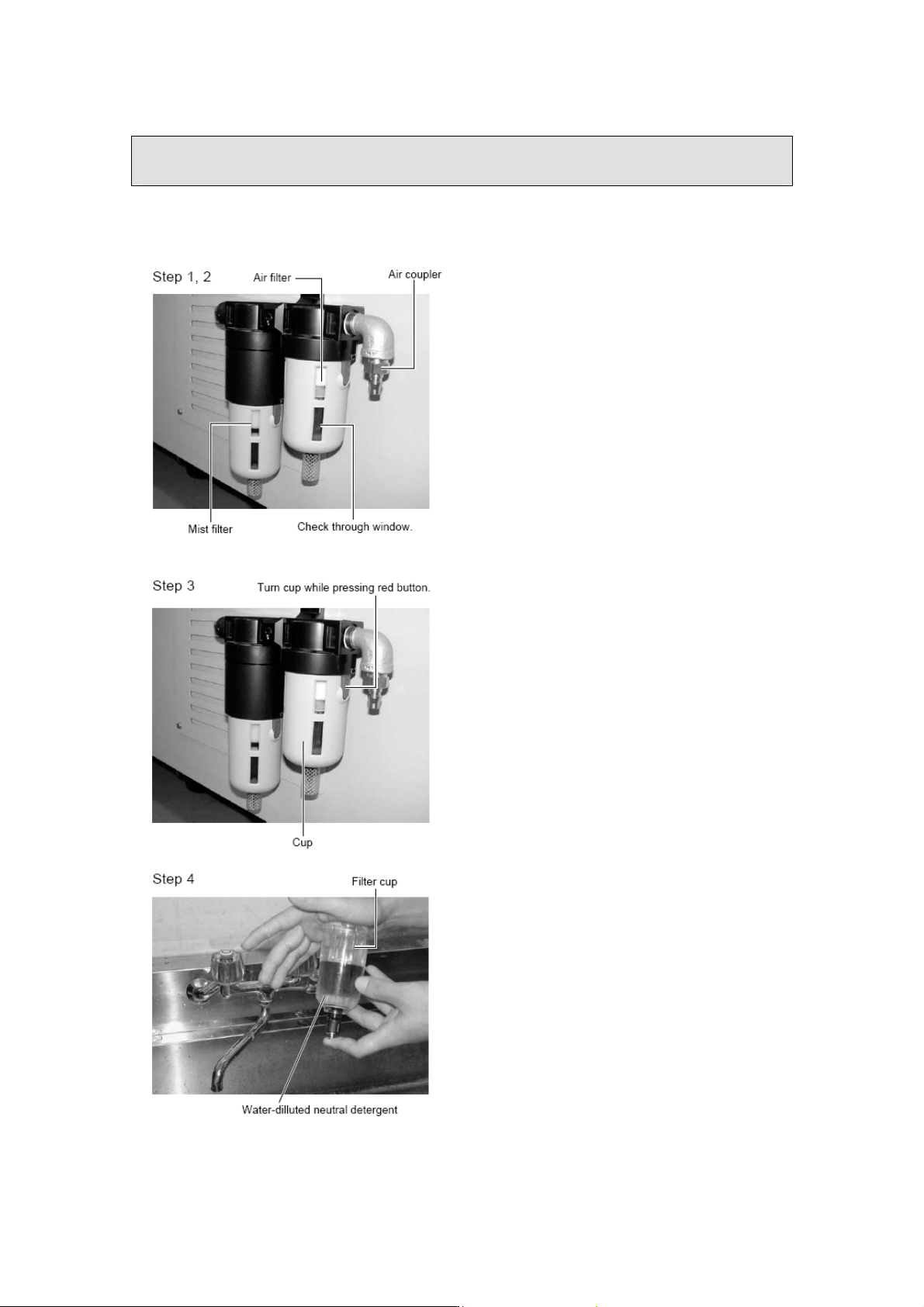

清洁过滤器杯
气雾过滤器在机器的左面(挨着气嘴的
是空气过滤器).
1. 检查过滤器杯内部.
通过窗户检查过滤器杯中有没有油
或水. 如果窗户很脏, 按下列要求
清洁.
参考------------------------------------------------
过滤器杯下面的排放口是属于自动排放型
的. 当杯中有油或水的时候, 它会自动排放.
我们建议在排放口处接一个管子.
2. 拔掉气源连接.
3. 拆掉过滤器杯
按住过滤器杯边上的红钮的同时,
往”IN”的方向转动, 向下取下过滤
器杯.
4. 清洁过滤器杯内部.
1)用水清洗过滤器杯.
2)然后用水稀释过的中性的溶剂放
入过滤器杯摇晃清洁.
3)用气枪吹干再用干净的布擦干净.
5. 装上过滤器杯.
1)把红钮转到”IN”的位置并把杯向
上推.
2)转动到”LOCK”位置, 你可以听到
锁上的声音.
提示-------------------------------------------------
拆下过滤器杯后, 按下列要求清洁空气过滤
器.
6. 装上空压气接头.
装上空压气接头后检查没有漏气.
1 气雾过滤器

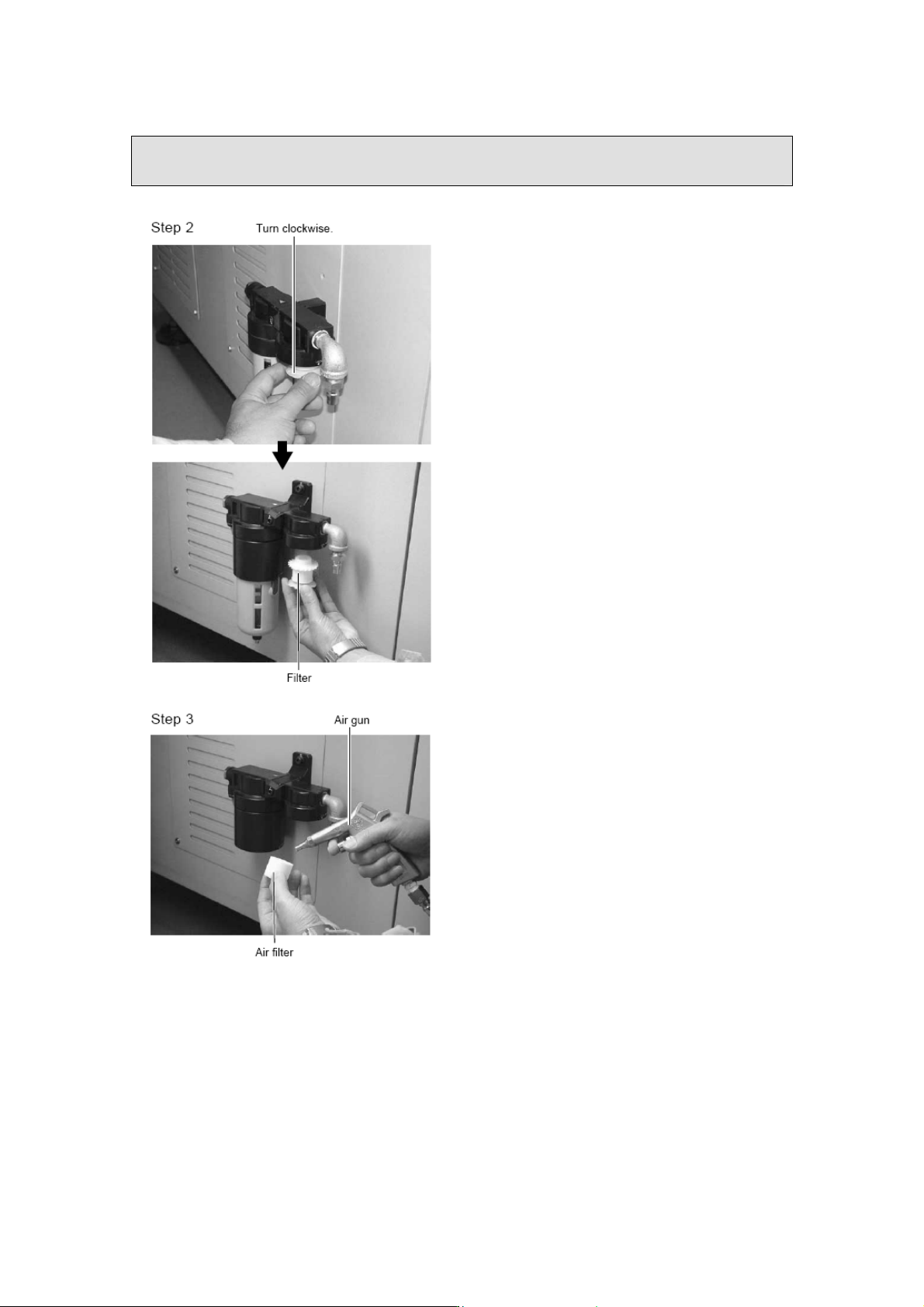

清洁空气过滤器
1. 拆下过滤器杯.
参考”清洁过滤器杯”的步骤.
2. 拆下空气过滤器.
如图从上面看顺时针转动白色的圆
盘, 取下空气过滤器.
3. 清洁空气过滤器.
用气枪清洁空气过滤器上面的赃物
和污垢.
如果空气过滤器太脏清洁不干净就
更换新的.
4. 装上空气过滤器.
按螺扣的方向装回到原位.
5. 装上过滤器杯.
清洁雾过滤器
用相同的步骤清洁水雾过滤器, 如果
过滤器太脏清洁不干净就更换新的.
2 气阀
传送单元或换嘴站上的气动装置如果工作不正常, 则气阀有可能损坏. 按下列步骤检查和更
换气阀.
检查故障原因
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.

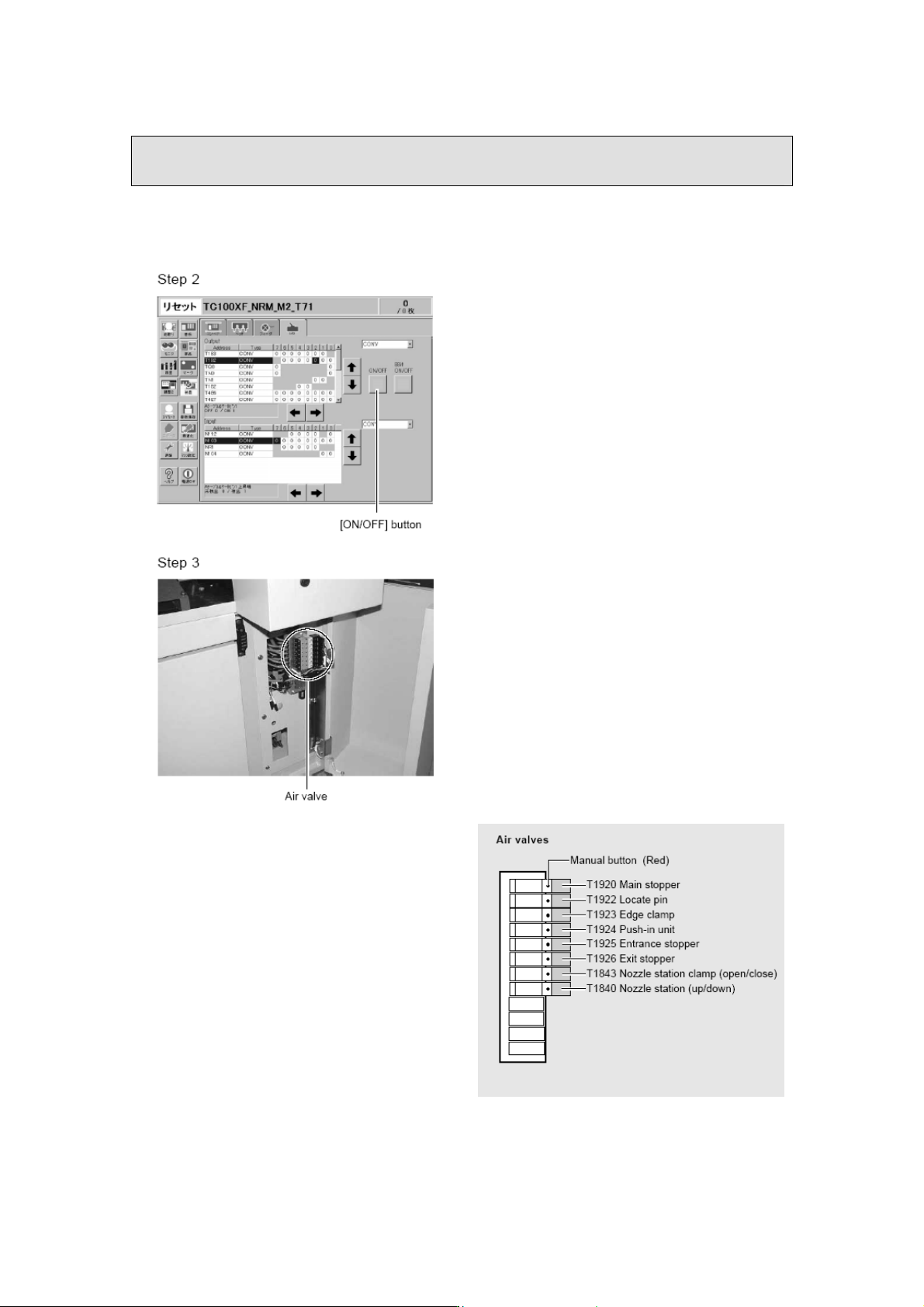

2. 打开 I/O 屏幕并检查气阀操作.
1)打开[Unit]-[I/O]屏幕, 把光标移
到(T192X or T184X)有问题的地方.
2)按[ON/OFF]钮检查 I/O 显示从＂
１＂到＂０＂变化，如果动作出现
不正常, 在第 3 步中检查原因.
3. 检查故障原因
试按气阀上的小红钮检查操作动作.
• 如果气阀工作(LED灯亮), 那问题
可能是出在电控方面. 请联系
YAMAHA.
• 如果气阀工作(LED灯亮), 但是控
制部件不动作, 那问题可能是出在
机械方面. 请联系YAMAHA.
• 气阀不工作(LED 不亮), 那可能是
气阀坏了, 更换一个新的气阀.
气阀在机器后面的右下角的面板后
面, 参考下图.
