1 气雾过滤器
清洁空气过滤器
1. 拆下过滤器杯.
参考”清洁过滤器杯”的步骤.
2. 拆下空气过滤器.
如图从上面看顺时针转动白色的圆
盘, 取下空气过滤器.
3. 清洁空气过滤器.
用气枪清洁空气过滤器上面的赃物
和污垢.
如果空气过滤器太脏清洁不干净就
更换新的.
4. 装上空气过滤器.
按螺扣的方向装回到原位.
5. 装上过滤器杯.
清洁雾过滤器
用相同的步骤清洁水雾过滤器, 如果
过滤器太脏清洁不干净就更换新的.
2 气阀
传送单元或换嘴站上的气动装置如果工作不正常, 则气阀有可能损坏. 按下列步骤检查和更
换气阀.
检查故障原因
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 打开 I/O 屏幕并检查气阀操作.
1)打开[Unit]-[I/O]屏幕, 把光标移
到(T192X or T184X)有问题的地方.
2)按[ON/OFF]钮检查 I/O 显示从＂
１＂到＂０＂变化，如果动作出现
不正常, 在第 3 步中检查原因.
3. 检查故障原因
试按气阀上的小红钮检查操作动作.
• 如果气阀工作(LED灯亮), 那问题
可能是出在电控方面. 请联系
YAMAHA.
• 如果气阀工作(LED灯亮), 但是控
制部件不动作, 那问题可能是出在
机械方面. 请联系YAMAHA.
• 气阀不工作(LED 不亮), 那可能是
气阀坏了, 更换一个新的气阀.
气阀在机器后面的右下角的面板后
面, 参考下图.
2 气阀
更换气阀
1. 关掉机器.
退出软件界面, 关掉机器电源.
2. 关掉气源.
把气源开关打到右面关掉气源.

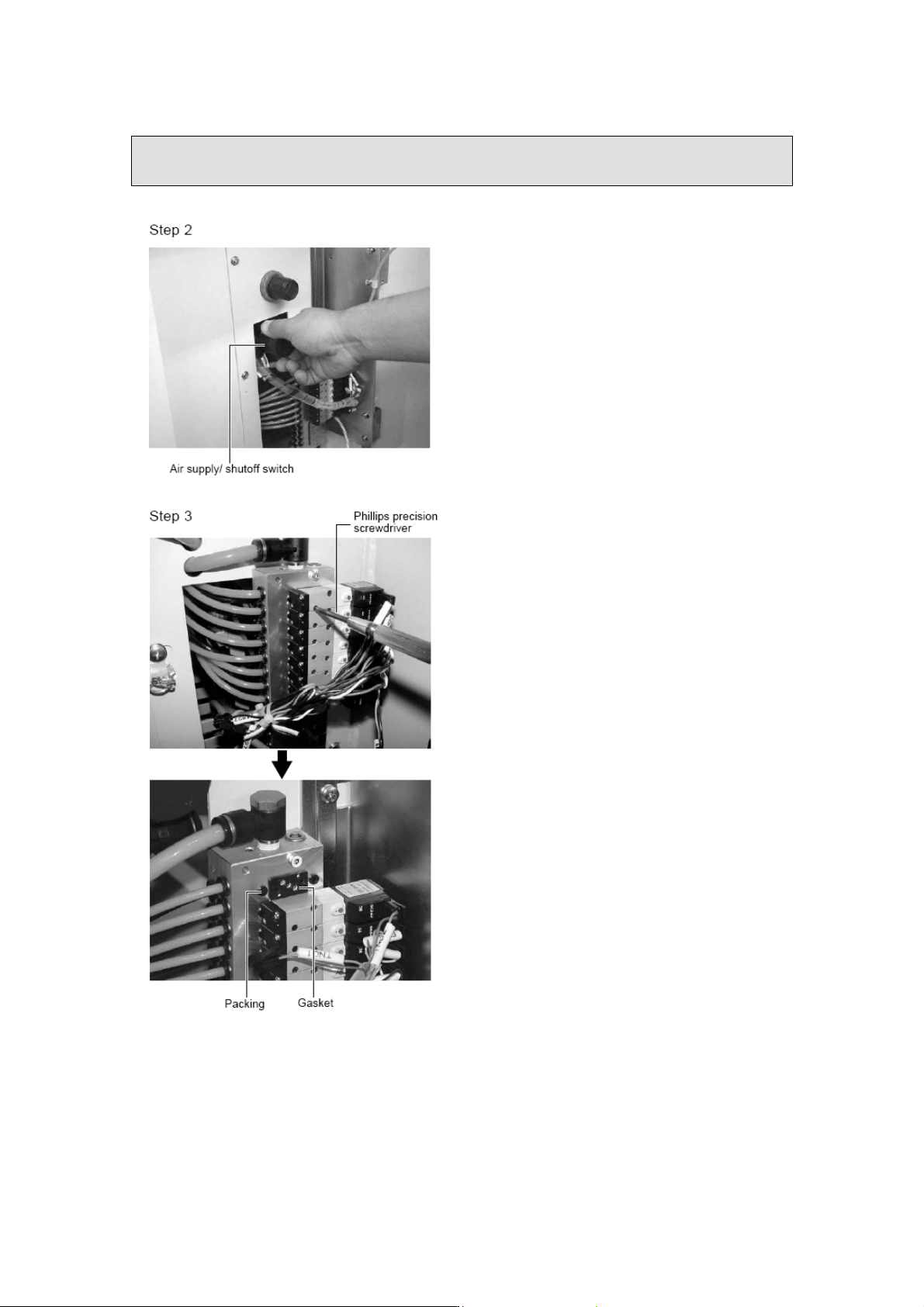

3. 拆掉气阀.
用小十字改锥松开固定坏气阀的螺
丝并拆除它.
注意-------------------------------------------------
把密封垫留在原位, 安装新气阀的时候还要
用到.
4. 安装一个新气阀.
用小十字改锥固定螺丝装上新的气
阀. 注意安装时, 不要损坏密封垫
或安装位置不对.
5. 重新给机器供气.
把气源开关打到左面打开气源. 供
气后要检查气阀处没有漏气.
6. 检查操作.
打开机器并打开[Unit]-[I/O] 屏幕,
检查你更换的气阀控制的部件功能
正常.
