7. 六角块
更换离合阀和锁针阀
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉离合阀或锁针阀的连接头.
3. 拆掉阀体.
用小十字改锥把固定离合阀或锁针
阀的二个螺丝松开并取下阀体.
4. 装上新阀.
按照第 3 步的相反程序装上新的阀
体.
注意------------------------------------------------
不要忘记装上密封垫. 并且注意不要装反或
损坏它.
5. 插上连接头.
插上阀体的连接头.
第三节 头部 (YV88Xg-S)
介绍
第三节解释了 YAMAHA YV88Xg-S 系列贴装机头部部件和吸嘴的检查和清洁程序。
随机备件
以下是随机备件。更换备件时，一定要使用 YAMAHA 原装的备件，如果必须要使用原
装以外的备件或使用特定的工具，请与我们的销售部门或代理商联系。
[1] 真空过滤器
[2] 真空生成器 O 型圈
[3] 吸嘴卡簧
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
吸嘴 双周 ● ● ◎ 30
吸嘴卡簧片 每周 ● ◎ 15
过滤器 6个月 ● ● 5 真空阀
气阀 其他 ● 20
吸嘴轴 气路 6个月 ● 20
换嘴站 传感器 每月 ● ◎ ◎ ◎ 10
1. 吸嘴
如果吸嘴表面粘有锡膏，那么元件或其它问题的错误就可能发生. 如果吸嘴弹簧动作不好,
那么吸取和贴装错误就会频繁发生. 为避免这些问题, 要定期检查吸嘴的状态并保持吸嘴的
清洁.
检查吸嘴的状态
检查吸嘴上下列各点。
• 61A，62A型
检查吸嘴头磨损, 粘有锡膏和弹簧
动作.
• 63A，66A型
检查吸嘴头磨损, 粘有锡膏.
• 64A，65A型
检查 O 型圈磨损, 粘有锡膏.
清洁吸嘴(61A，62A)
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 从头上拆下吸嘴.

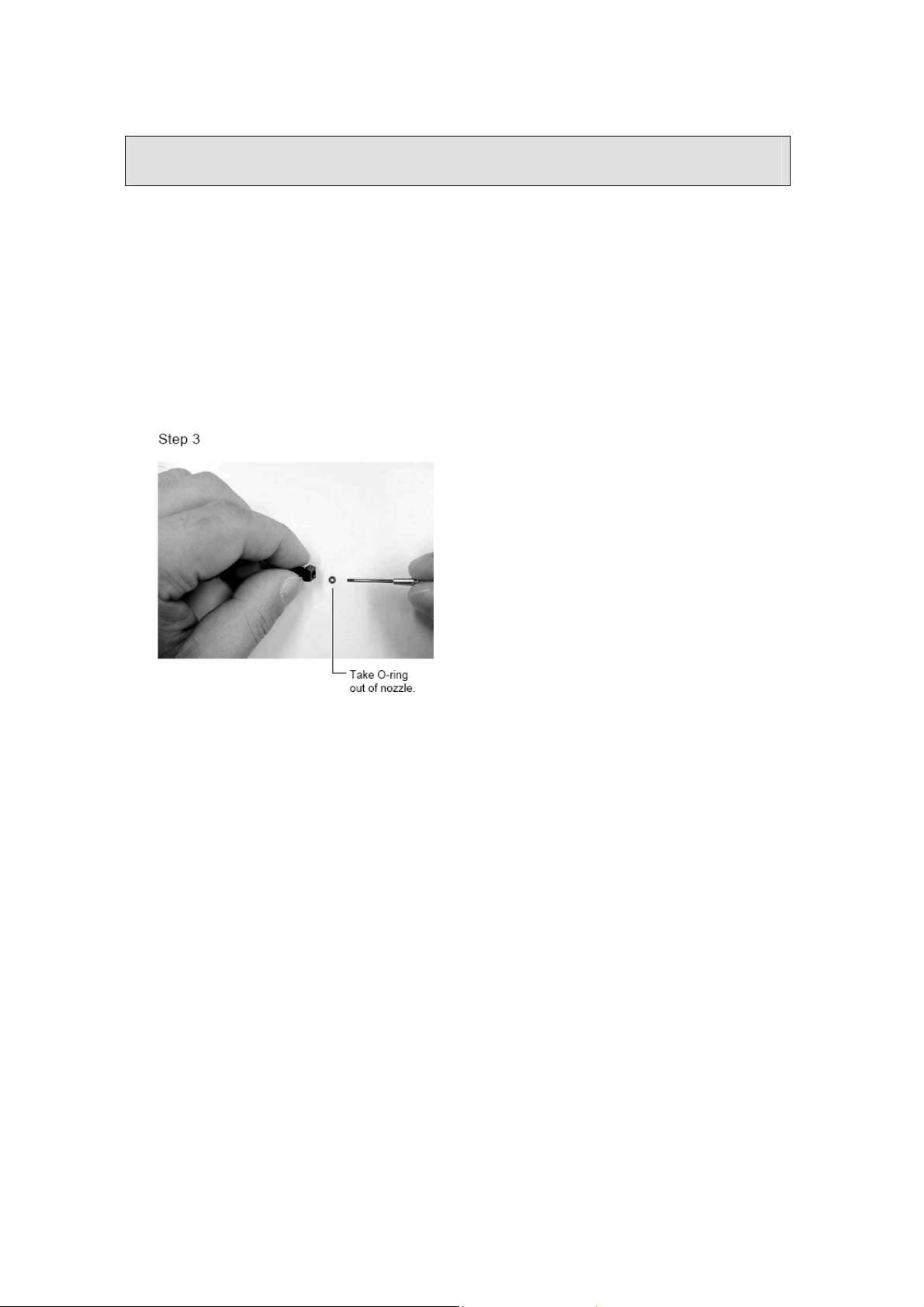

3. 从吸嘴上取下 O 型圈.
注意不要损坏到 O 型圈, 用一个小
一字改锥或类似的工具将其取出.
4. 清洁吸嘴头部.
把吸嘴有粘在酒精当中(IPA)然后用
牙刷刷.
用干净布把 O 型圈擦干净.
注意----------------------------------------------
不要将 O 型圈放入酒精当中, 那样会使. O
型圈变形或损坏.
5. 用气枪清洁吸嘴.
用气枪吹吸嘴的气路孔使其清洁.
6. 把吸嘴重新装到头上.
把 O 型圈放回到吸嘴上, 把吸嘴放
回到头上.
