3. 吸嘴轴 15. 在拆掉的部件上加油 . 在开始安装之前 , 要给拆掉的部件加油 . • 气堵 : 在 O 型圈上涂上少量的硅脂 . • 吸嘴块轴 : 在 O 型圈上涂上少量的硅脂 . • 吸嘴块座 : 在与 O 型圈接触的表面上涂上少量的一层锂基润滑脂 .( 注意不要用油脂堵住气孔 )

3. 吸嘴轴

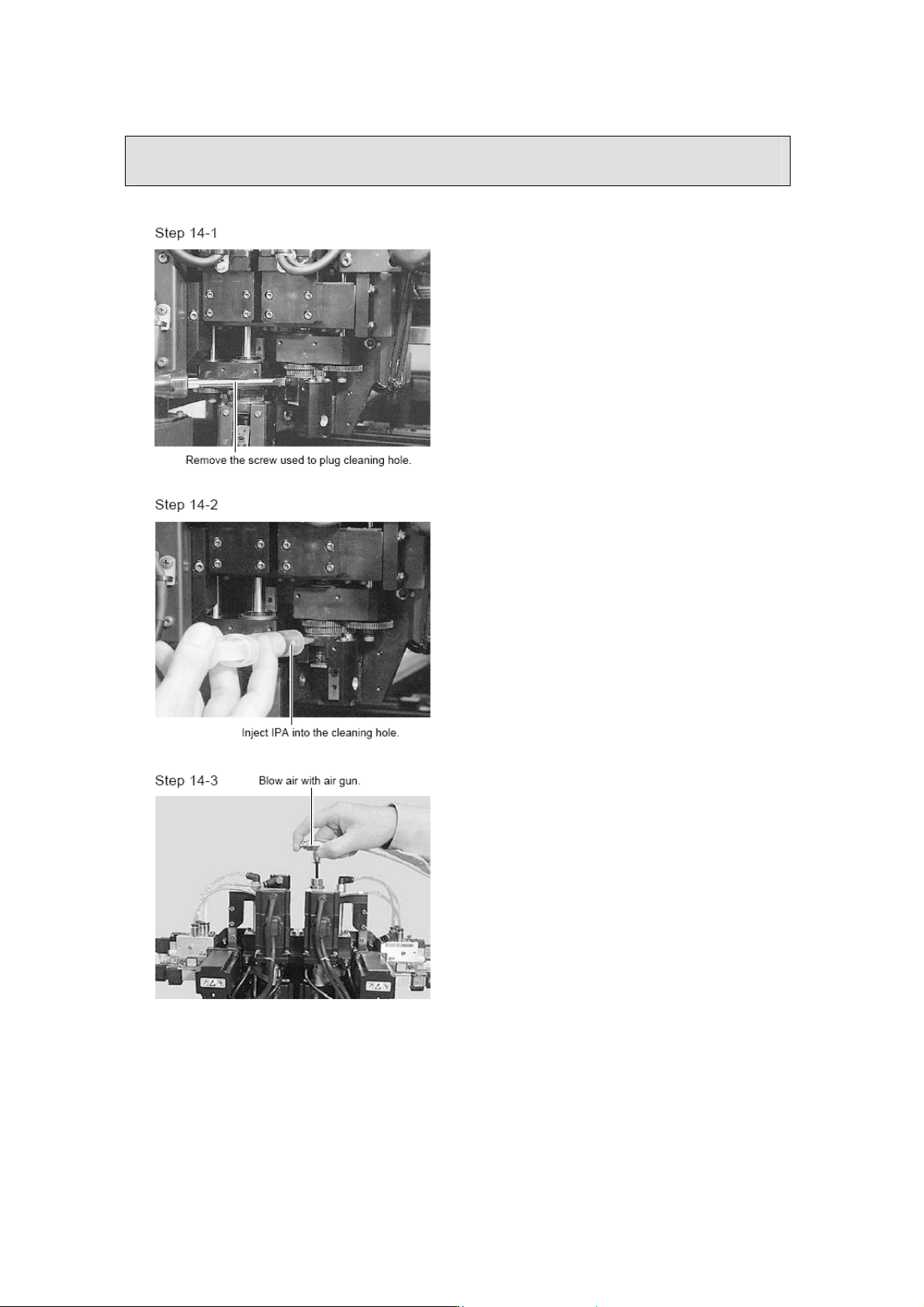

14. 用压缩空气吹干吸嘴块座的气路.

用气枪和酒精清洁吸嘴轴气路

1)用十字改锥拆掉堵住吸嘴块座的

清洁孔的螺丝..

2)往清洁孔气路中加入少量酒精.

3)用手堵住清洁孔, 同时用压缩空

气清洁锁母中心孔的气路.

提示------------------------------------------------

重复以上步骤直到从吸嘴块座上的清洁孔

中流出的酒精清洁为止.

注意-----------------------------------------------

不要使用酒精以外的溶剂. 当你注入酒精时,

要让酒精从吸嘴块座上的清洁孔中流出, 放

一块抹布在孔的下面. 当吹气时, 也要用抹

布防止酒精吹的到处都是.

3. 吸嘴轴

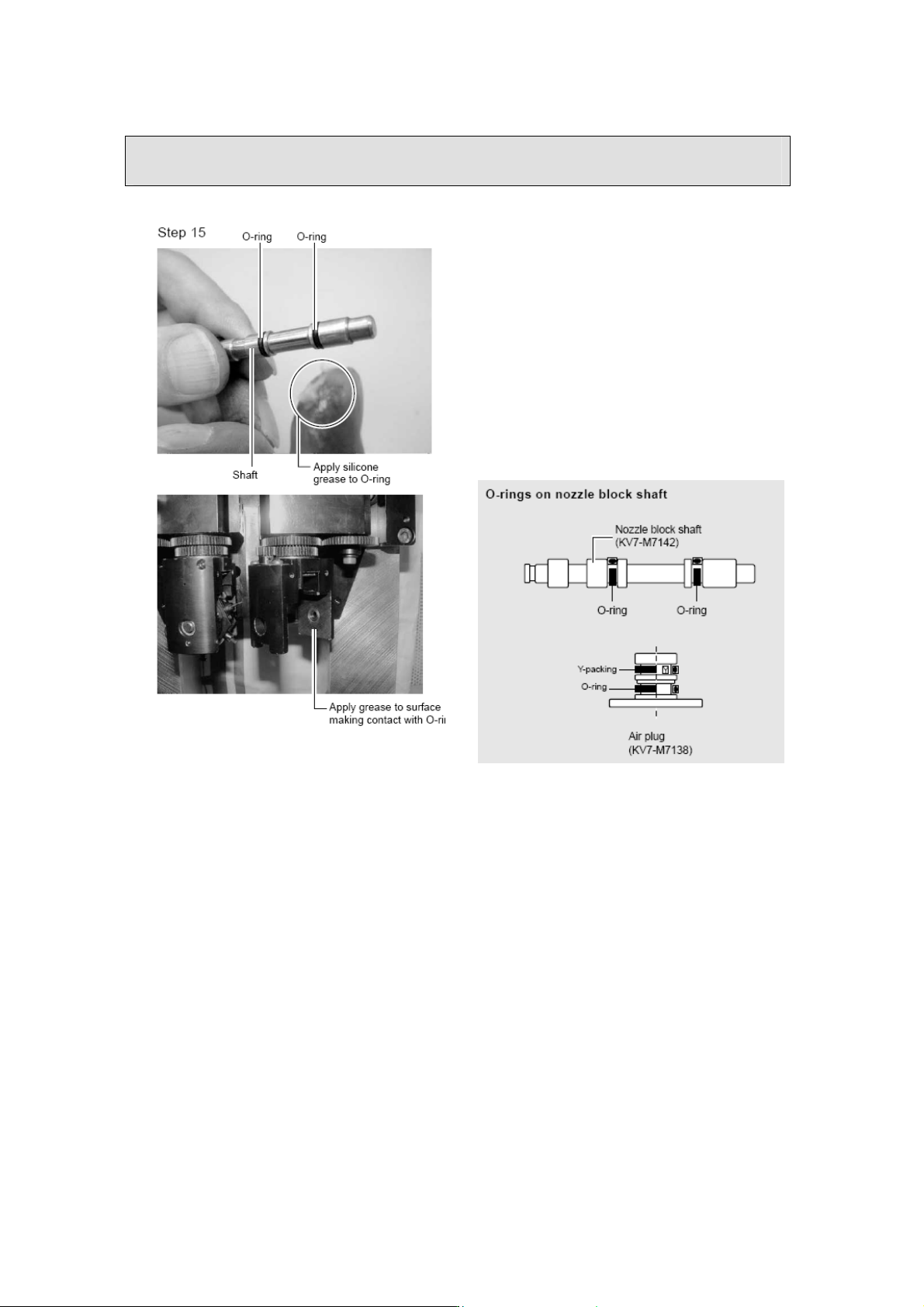

15. 在拆掉的部件上加油.

在开始安装之前, 要给拆掉的部件

加油.

•气堵:

在 O 型圈上涂上少量的硅脂.

• 吸嘴块轴:

在 O 型圈上涂上少量的硅脂.

• 吸嘴块座:

在与 O 型圈接触的表面上涂上少量

的一层锂基润滑脂.(注意不要用油

脂堵住气孔)

3. 吸嘴轴

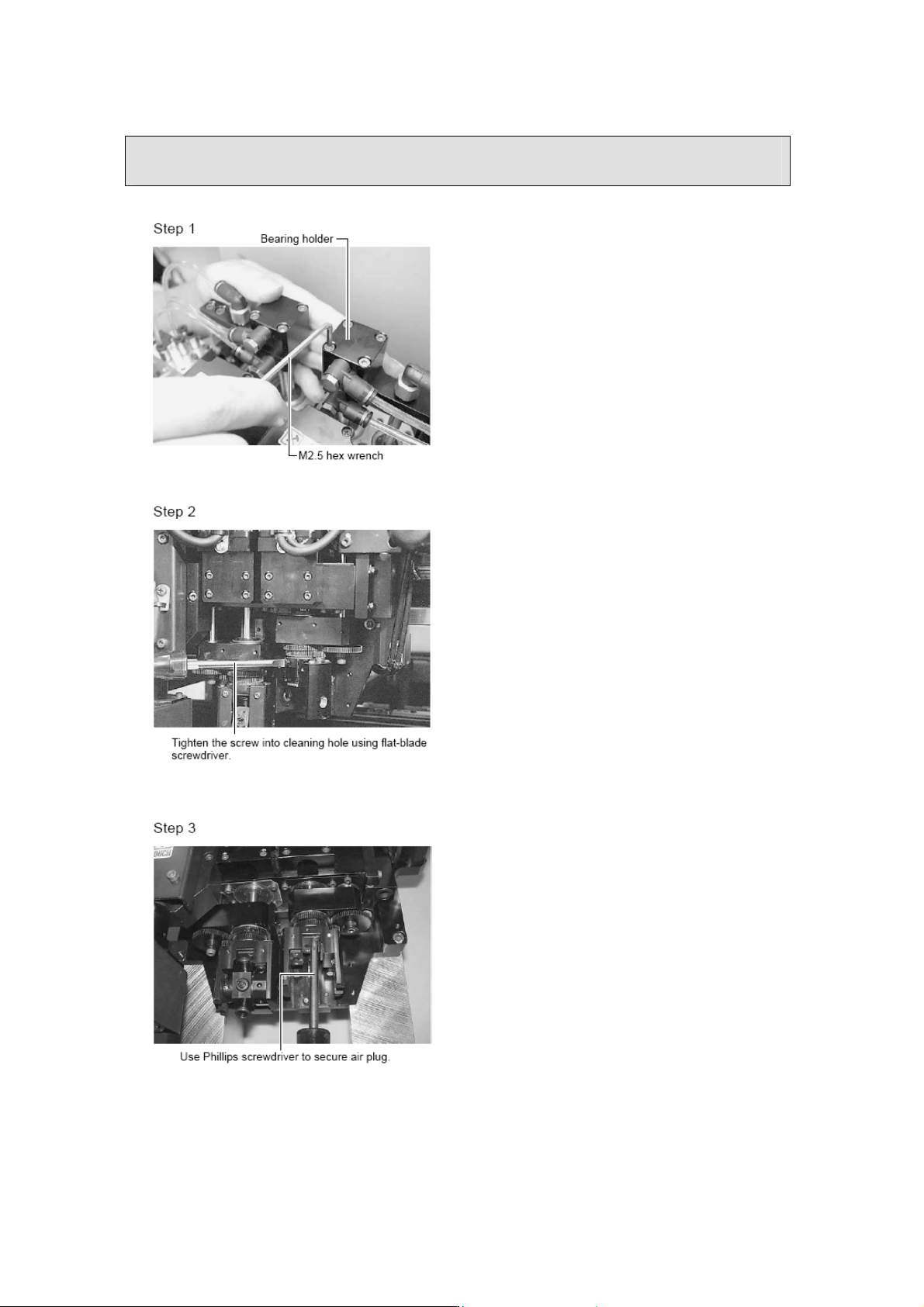

 重装程序

1. 重装轴承座.

用 M2.5 的内六角扳手, 把轴承座紧

到吸嘴轴的上面.

2. 堵上吸嘴块座的清洁孔.

用一字改锥紧上堵孔的螺丝.

3. 装上气堵.

用十字改锥紧上安装气堵的两个螺

丝.

4. 转动 R 轴以便于安装吸嘴块.
