2. 吸嘴块及吸嘴块支架
如果 FNC 吸嘴块中的气路出现堵塞或灰尘粘到吸嘴的定位孔处(FNC 锁针孔), 就可能出现
元件吸取和贴装错误. 所以要定期检查和清洁 FNC 吸嘴块和相关部件.
所需工具
• 内六角扳手
• 十字改锥
• 一字改锥
• 小十字改锥
• 小一字改锥
• 清洁工具 (KV8-M8860-00X) *
• 气枪 (KU4-M8590-00X) *
• 锂基润滑脂 (K48-M3581-10X) *
• 硅油 (KM5-M7122-N0X) *
• 抹布
• 酒精 (清洁用)
* : YAMAHA 有售.
拆除程序

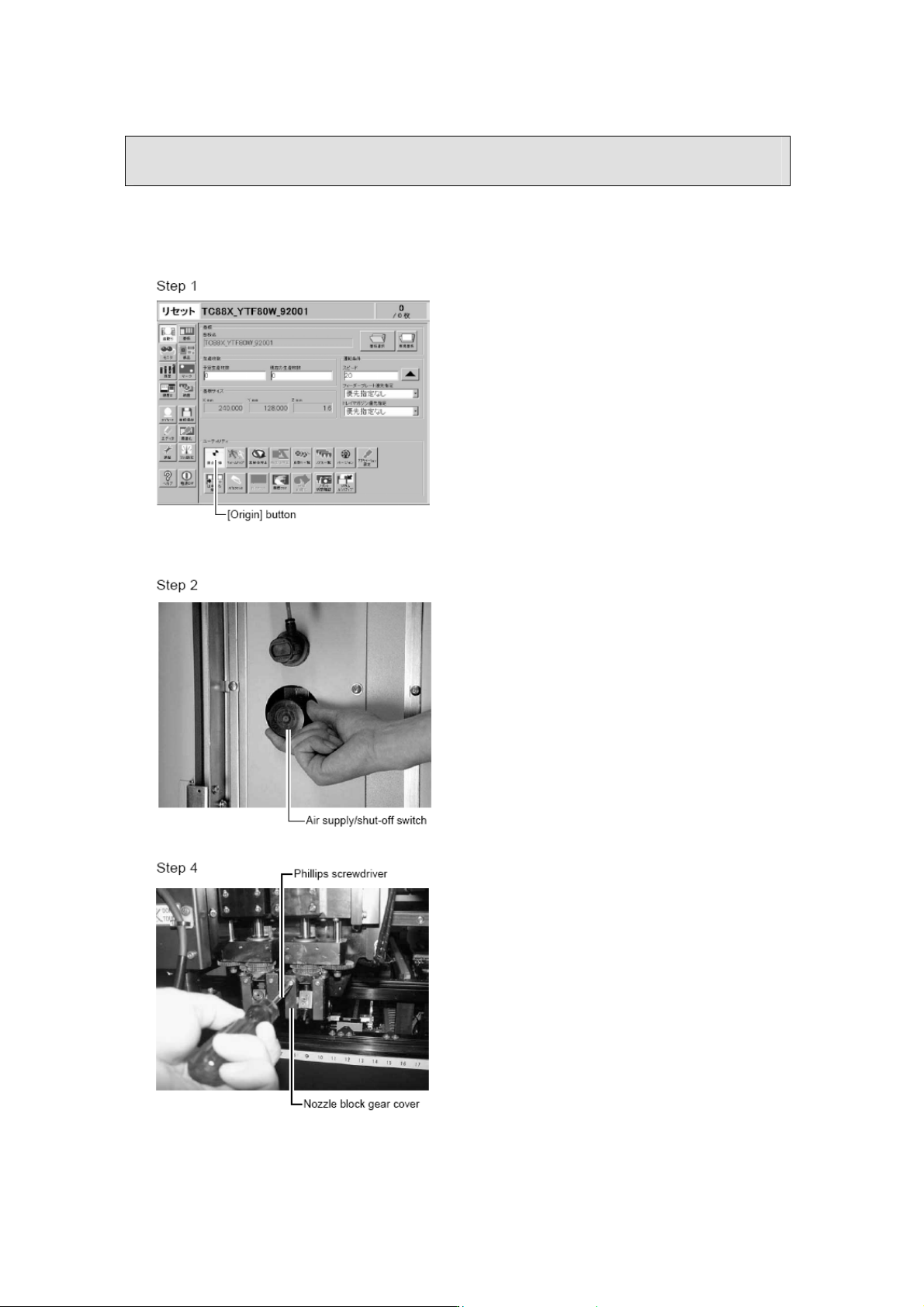

1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮.
2. 关掉气源.
把气源开关阀打到右侧以关闭气源
(这样以便释放 FNC 锁针并允许你
用手转动 FNC 吸嘴块).
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
4. 拆除吸嘴块齿轮护板.
用十字改锥拆掉固定吸嘴块齿轮护
板的两个螺丝(前后各一个), 取掉
两个护板.
2. 吸嘴块及吸嘴块支架

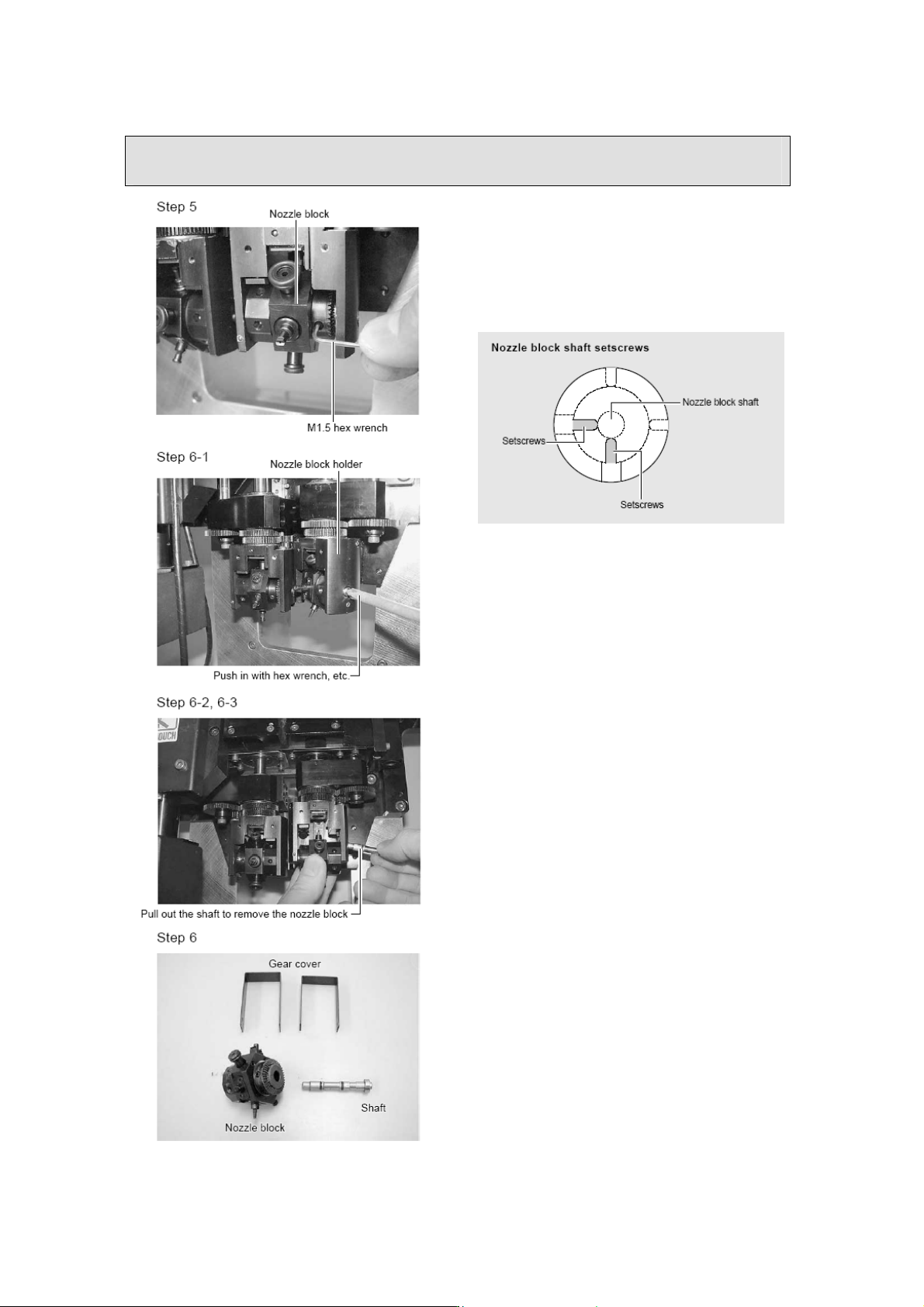

5. 松掉固定吸嘴块的两个顶丝.
注意------------------------------------------------
一共有四个顶丝固定吸嘴块. 用 M1.5 的内
六角扳手只松掉大孔的两个顶丝即可(见下
图).
6. 按下面方法拆掉吸嘴块.
1)用内六角扳手或类似的工具从没
有卡环的一端把吸嘴块轴推出, 从
另一端慢慢的撤除.
2)转动头部使你很容易的可以把吸
嘴块轴抽出.
3)用手拿住吸嘴块的同时, 抽出吸
嘴块轴, 并拆除吸嘴块..
2. 吸嘴块及吸嘴块支架

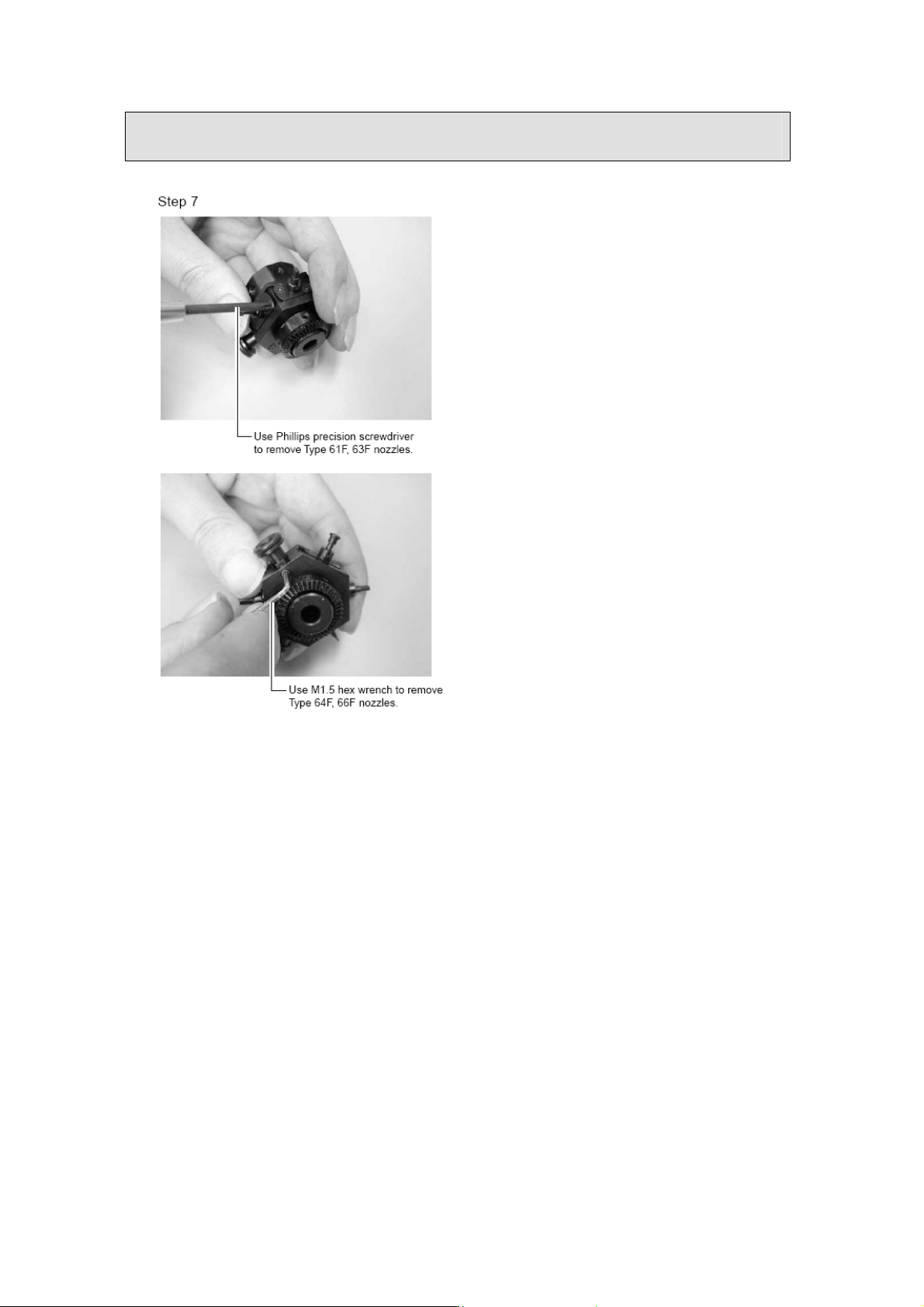

7. 从吸嘴块上拆除吸嘴.
用小十字改锥拆掉固定 61F, 62F 和
63F 吸嘴的各两个螺丝.\
用 M1.5 的内六角扳手松掉 64F, 65F
和 66F 吸嘴的顶丝.
注意-----------------------------------------------
十字改锥的大小一定要合适.
提示------------------------------------------------
根据以上的步骤, 清洁拆下的吸嘴. 使用超
声波清洗时到 12 页, 不用超声波清洗时转
到后面的步骤.
