3. 吸嘴轴
如果吸嘴轴中的气路被堵或灰尘堆积, 就可能发生元件吸取和贴装错误. 检查和清洁吸嘴轴,
请参考以下步骤.
所需工具
• 内六角扳手
• 十字改锥
• 一字改锥
• 小十字改锥
• 小一字改锥
• 清洁工具 (KV8-M8860-00X) *
• 气枪 (KU4-M8590-00X) *
• 锂基润滑脂 (K48-M3581-10X) *
• 硅油 (KM5-M7122-N0X) *
• 抹布
• 酒精 (清洁用)
* : YAMAHA 有售.
拆除程序
1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮.
2. 关掉气源.
把气源开关阀打到右侧以关闭气源
(这样以便释放 FNC 锁针并允许你
用手转动 FNC 吸嘴块).
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
4. 拆除吸嘴块齿轮护板.
用十字改锥拆掉固定吸嘴块齿轮护
板的两个螺丝(前后各一个), 取掉
两个护板.
3. 吸嘴轴

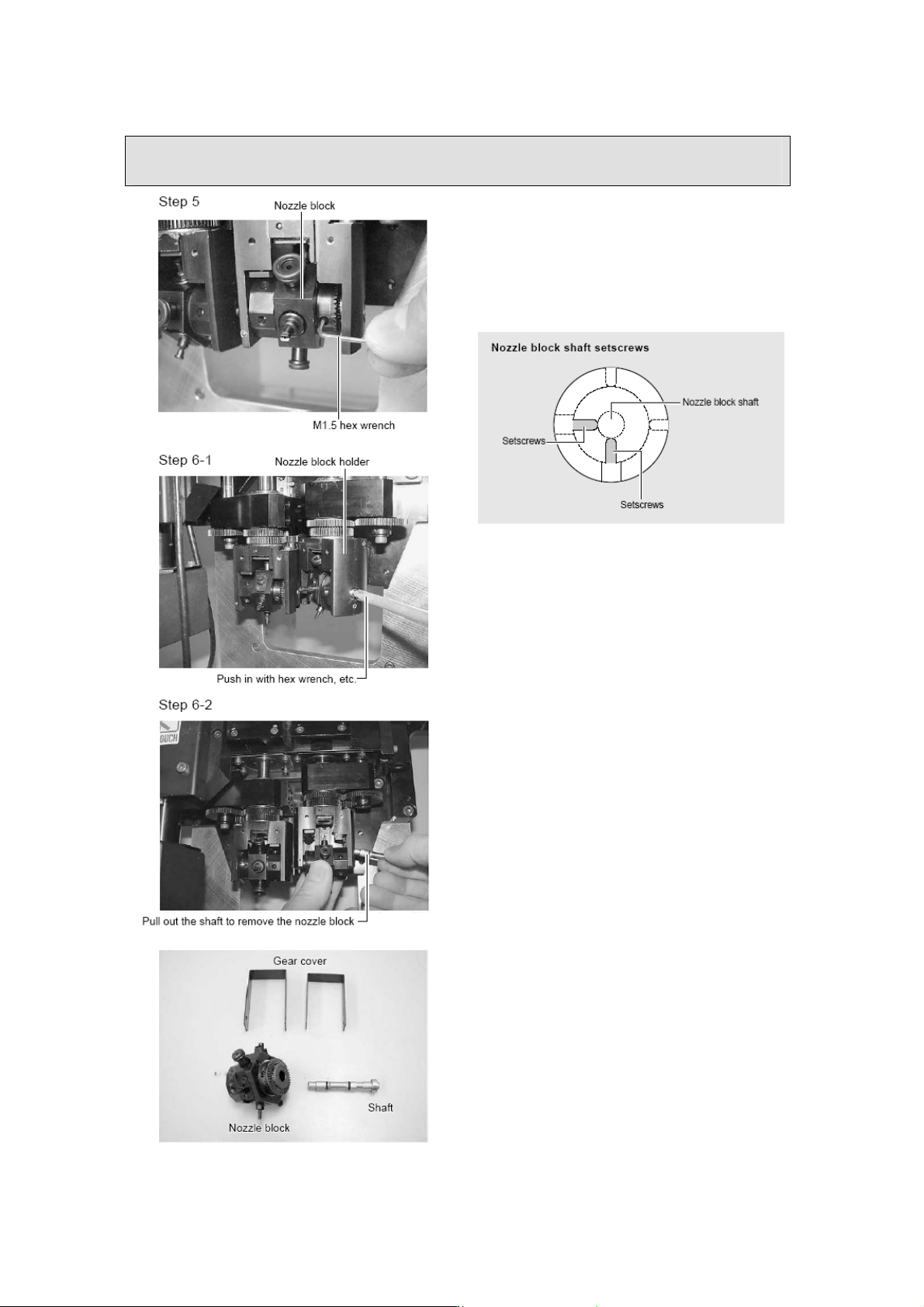

5. 松掉固定吸嘴块的两个顶丝.
注意------------------------------------------------
一共有四个顶丝固定吸嘴块. 用 M1.5 的内
六角扳手只松掉大孔的两个顶丝即可(见下
图).
6. 按下面方法拆掉吸嘴块.
1)用内六角扳手或类似的工具从没
有卡环的一端把吸嘴块轴推出, 从
另一端慢慢的撤除.
2)转动头部使你很容易的可以把吸
嘴块轴抽出.
3)用手拿住吸嘴块的同时, 抽出吸
嘴块轴, 并拆除吸嘴块..
3. 吸嘴轴

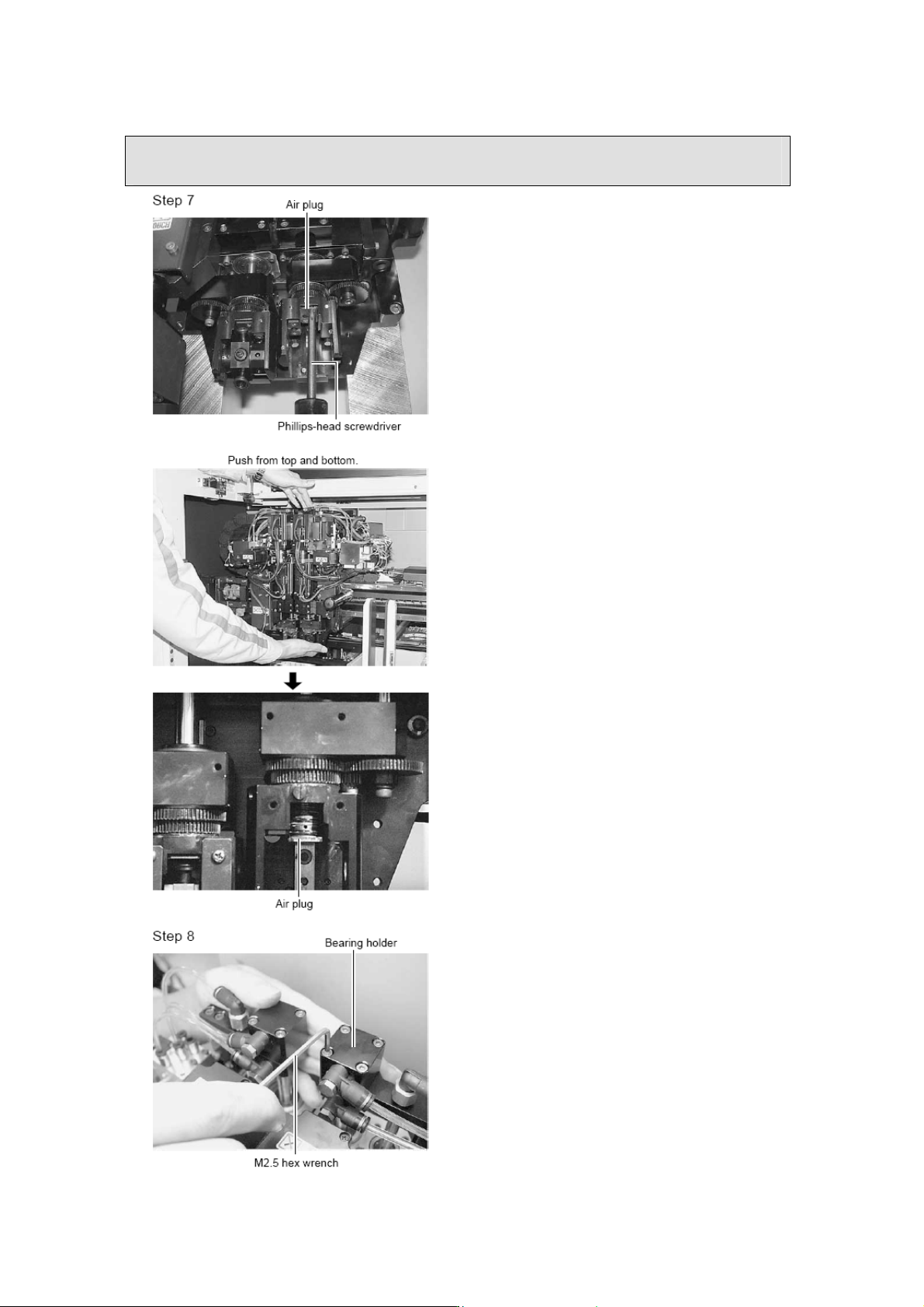

7. 从吸嘴轴的下面拆除气堵.
用十字改锥拆掉固定气堵的两个螺
丝.
提示------------------------------------------------
如果气堵拆卸困难, 轻轻的向上推吸嘴块座
并向下推吸嘴轴, 气堵会轻轻的滑下. 向下
抽出. 抽出气堵后, 向下推吸嘴块座并向上
拉吸嘴轴使其回原位.
8. 拆除头上面的轴承座.
用 M2.5 的内六角扳手拆掉固定轴
承座的四个螺栓, 拆除轴承座.
