6. 真空阀
如果更换完过滤芯并清洁完轴的气路后, 吸取真空值仍然太低或贴装真空值特别高, 则真空
生成阀体可能损坏. 检查真空生成阀操作及更换真空阀, 请参考以下步骤.
检查操作状态
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拔掉真空/吹气气管.
真空/吹气气管与头部吸嘴轴相连.
拔掉真空/吹气气管以便检查.
3. 堵上拔掉的气管.
用手堵住拔掉的气管.
4. 打开头的真空值
1)打开[Unit]-[Head]屏幕.
2)按要检查有的[Vacuum]钮.
真空值会在屏幕上显示出来.
5. 检查吸取真空值.
打开真空时, 检查屏幕上当前的真
空水平值. 如果此值高于 195, 则此
头的真空阀正常. 如果此值低于
195, 则此头的真空阀可能已经损坏
并需要更换.
6. 重新插上气管.
6. 真空阀
更换真空阀
如果发现真空阀损坏, 则按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉吹气阀和真空阀的连接头(真空
阀连接头在吹气阀的后面).
3. 拆掉吹气阀.
用小十字改锥把固定到真空阀上的
吹气阀的二个螺丝松开并取下吹气
阀.
4. 拆掉真空阀.
吹气阀拆掉以后, 你能看到固定真
空阀的螺丝. 用小十字改锥松开固
定真空阀的二个螺丝并取下真空阀.
5. 装上一个新的真空阀.
按照 3 和 4 的相反步骤装上新的真
空阀.
注意------------------------------------------------
不要忘记装上密封垫. 并且注意不要装反或
损坏它.
7. 插上连接头.
插上吹气阀和真空阀的连接头.
8. 检查操作状态
给机器通气并开机. 检查操作状态.
如果没有发现任何的异常. 工作即
完成.
7. 六角块
在每个头的六角转塔上, FNC 吸嘴组件会转动以便更换吸嘴. 一个气压驱动的锁针和离合装
置用来锁住或释放开 FNC 吸嘴组件. 如果在六角转塔的气路里有赃物堆积就可能导致元件
吸取和贴装错误. 按下列步骤检查和清洁六角转塔.
清洁六角转塔

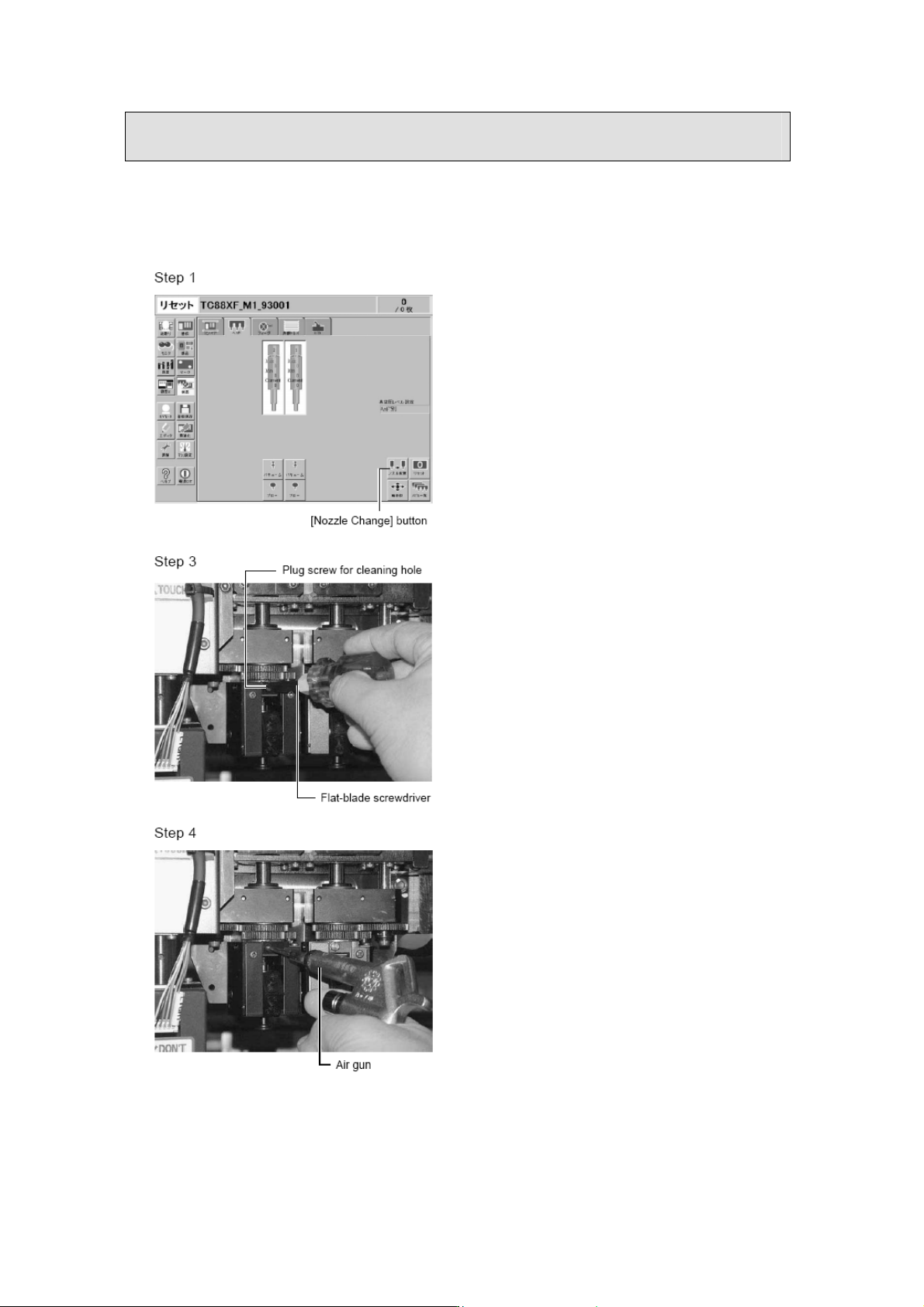

1. 选择吸嘴.
在 [Unit]-[Head] 屏幕下按[Nozzle
Change]钮让 1 和 2 头都选择 65 型
吸嘴.
2. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
3. 拆下堵住清洁孔的螺丝.
1)转动 FNC 吸嘴, 使吸嘴块座上堵
住清洁孔的螺丝面对你.
2)用一字改锥拆下堵住维修用清洁
孔的螺丝.
4. 用压缩空气清洁维修用清洁孔.
在清洁孔外面放上一块抹布, 并用
气枪清洁
5. 堵上吸嘴块座上清洁孔的螺丝.
用一字改锥紧上堵住维修用清洁孔
的螺丝.
