6. 真空阀
更换真空阀
如果发现真空阀损坏, 则按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉吹气阀和真空阀的连接头(真空
阀连接头在吹气阀的后面).
3. 拆掉吹气阀.
用小十字改锥把固定到真空阀上的
吹气阀的二个螺丝松开并取下吹气
阀.
4. 拆掉真空阀.
吹气阀拆掉以后, 你能看到固定真
空阀的螺丝. 用小十字改锥松开固
定真空阀的二个螺丝并取下真空阀.
5. 装上一个新的真空阀.
按照 3 和 4 的相反步骤装上新的真
空阀.
注意------------------------------------------------
不要忘记装上密封垫. 并且注意不要装反或
损坏它.
7. 插上连接头.
插上吹气阀和真空阀的连接头.
8. 检查操作状态
给机器通气并开机. 检查操作状态.
如果没有发现任何的异常. 工作即
完成.
7. 六角块
在每个头的六角转塔上, FNC 吸嘴组件会转动以便更换吸嘴. 一个气压驱动的锁针和离合装
置用来锁住或释放开 FNC 吸嘴组件. 如果在六角转塔的气路里有赃物堆积就可能导致元件
吸取和贴装错误. 按下列步骤检查和清洁六角转塔.
清洁六角转塔
1. 选择吸嘴.
在 [Unit]-[Head] 屏幕下按[Nozzle
Change]钮让 1 和 2 头都选择 65 型
吸嘴.
2. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
3. 拆下堵住清洁孔的螺丝.
1)转动 FNC 吸嘴, 使吸嘴块座上堵
住清洁孔的螺丝面对你.
2)用一字改锥拆下堵住维修用清洁
孔的螺丝.
4. 用压缩空气清洁维修用清洁孔.
在清洁孔外面放上一块抹布, 并用
气枪清洁
5. 堵上吸嘴块座上清洁孔的螺丝.
用一字改锥紧上堵住维修用清洁孔
的螺丝.
7. 六角块
更换离合阀和锁针阀
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉离合阀或锁针阀的连接头.

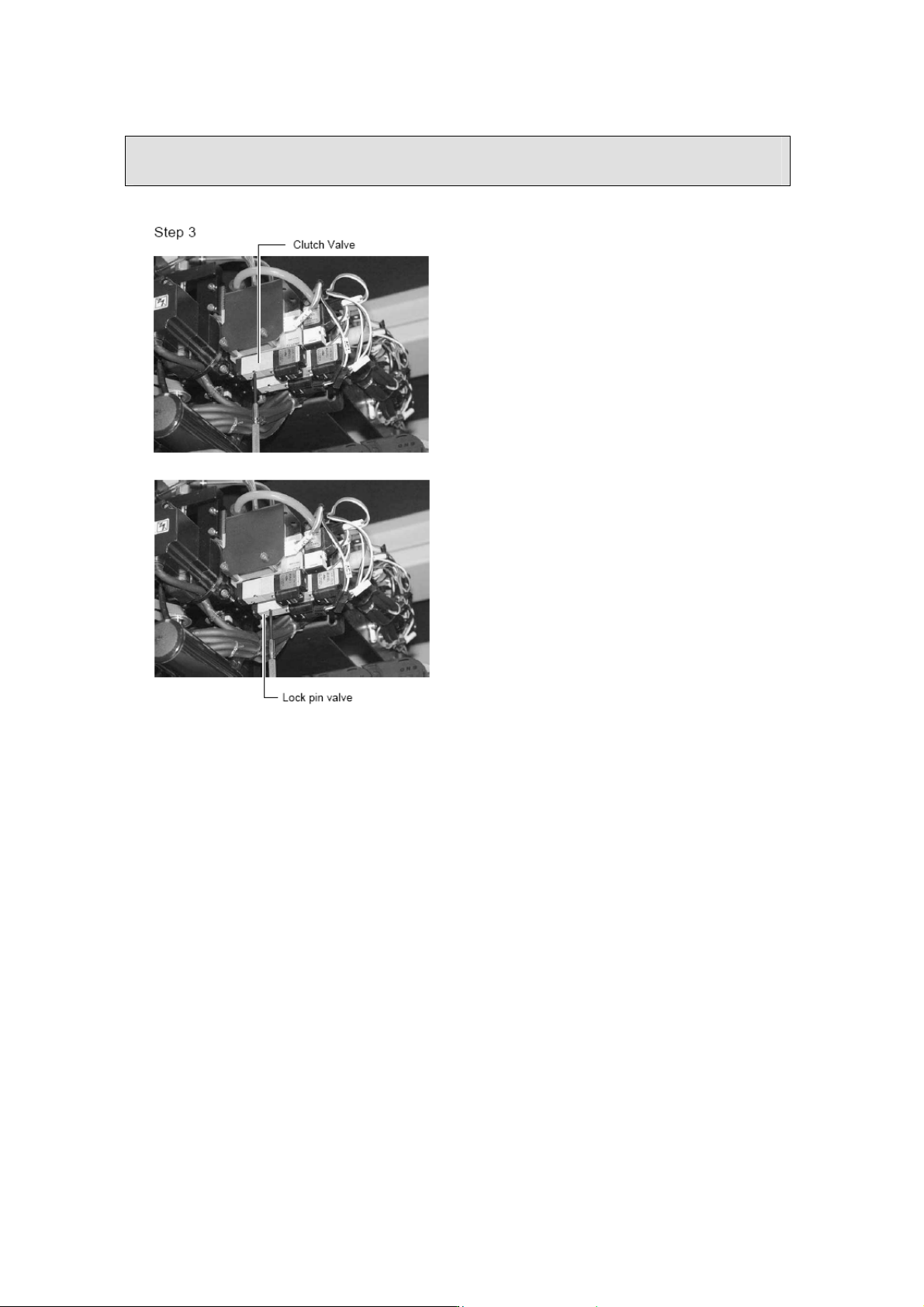

3. 拆掉阀体.
用小十字改锥把固定离合阀或锁针
阀的二个螺丝松开并取下阀体.
4. 装上新阀.
按照第 3 步的相反程序装上新的阀
体.
注意------------------------------------------------
不要忘记装上密封垫. 并且注意不要装反或
损坏它.
5. 插上连接头.
插上阀体的连接头.
