2. 吸嘴块及吸嘴块支架
清洁程序(不使用超声波清洗器)
使用超声波清洗器时, 按照下一个单元解
释的步骤执行.
1. 机器气源打开.
打开机器左下角的气源开关阀给机
器供气, 使吹气阀可以用来清洁用.
2. 拆下吸嘴块侧面的 O 型圈并清洁气
路
1)用小一字改锥拆掉拆下吸嘴块侧
面的 O 型圈(6 个). 注意拆下时不要
损坏 O 型圈.
2)在气路孔中注入少量的 IPA(或酒
精).
3)在吸嘴块下面放上抹布然后用压
缩空气清洁 O 型圈的槽.
注意-----------------------------------------------
不要使用 IPA 以外的溶剂.
3. 清洁 FNC 锁针定位孔.
用牙签或类似的工具清除孔中的赃
物并用气枪清洁.
4. 把 O 型圈(6 个)放回到吸嘴块侧面原
来的位置.
如果任何的一个 O 型圈发现有损坏,
就要更换新的.
2. 吸嘴块及吸嘴块支架

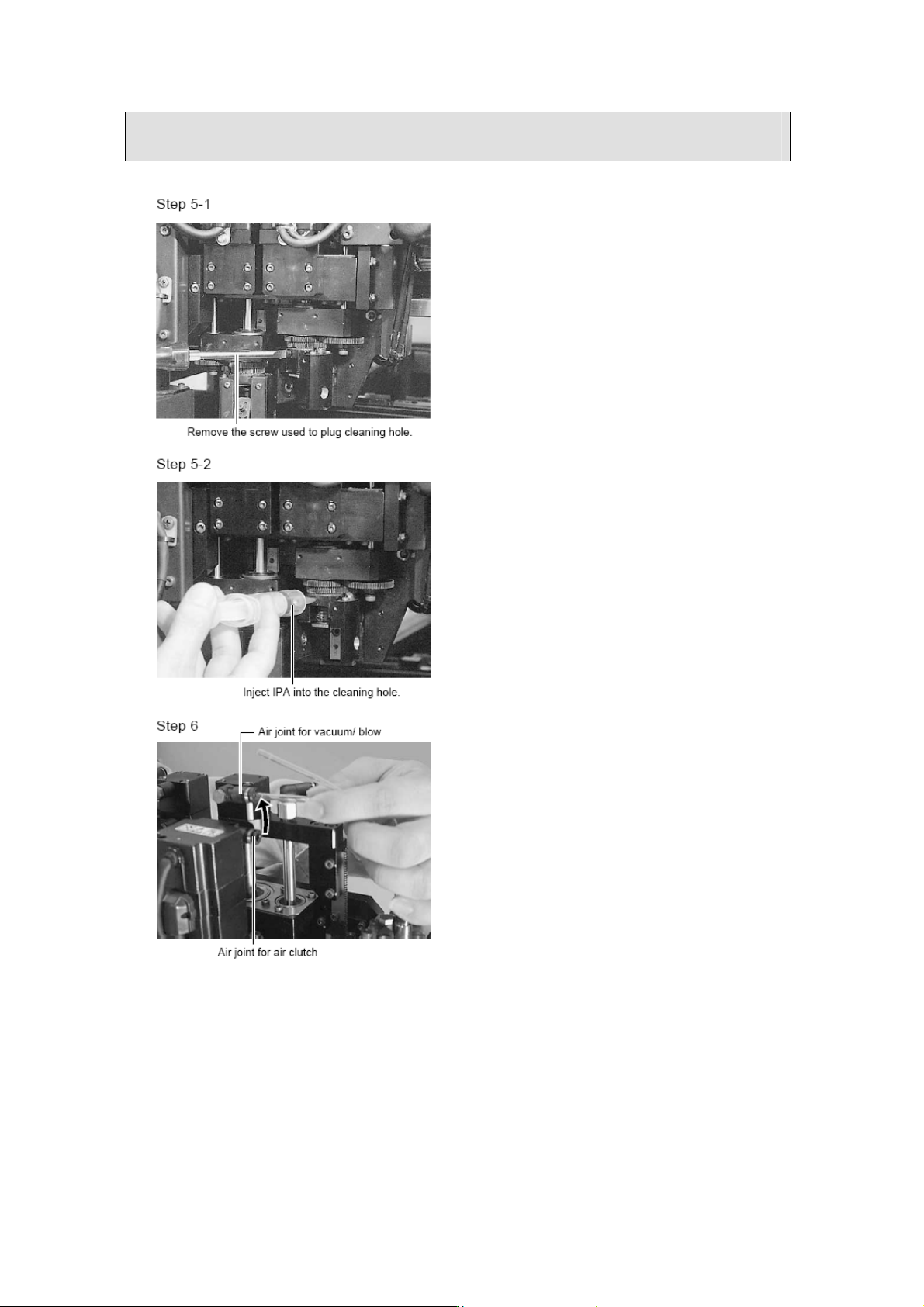

5. 清洁吸嘴块座上的气孔.
1)用一字改锥拆下吸嘴块座上堵住
清洁孔的螺丝.
2)在清洁孔中注入少量的酒精.
6. 用压缩空气清洁吸嘴块座.
1)抽出头部轴上面的真空/吹气气管
和气路离合气管. 然后用气路离合
气管插到真空/吹气气嘴中.
2)在清洁孔外面挡上一块抹布, 在
[Unit]-[I/O]屏幕, 把气路离合阀打
开, 使头部轴中的气路为吹气. (气
路离合阀打开和关上数次)
3)再在清洁孔中注入少量的酒精,
重复以上步骤.
提示------------------------------------------------
重复以上步骤直到从吸嘴块座上的清洁孔
中流出的酒精清洁为止.
注意-----------------------------------------------
不要使用酒精以外的溶剂. 当你注入酒精时,
要让酒精从吸嘴块座上的清洁孔中流出, 放
一块抹布在孔的下面. 当吹气时, 也要用抹
布防止酒精吹的到处都是.
7. 把气管插回到其原来的位置.
2. 吸嘴块及吸嘴块支架

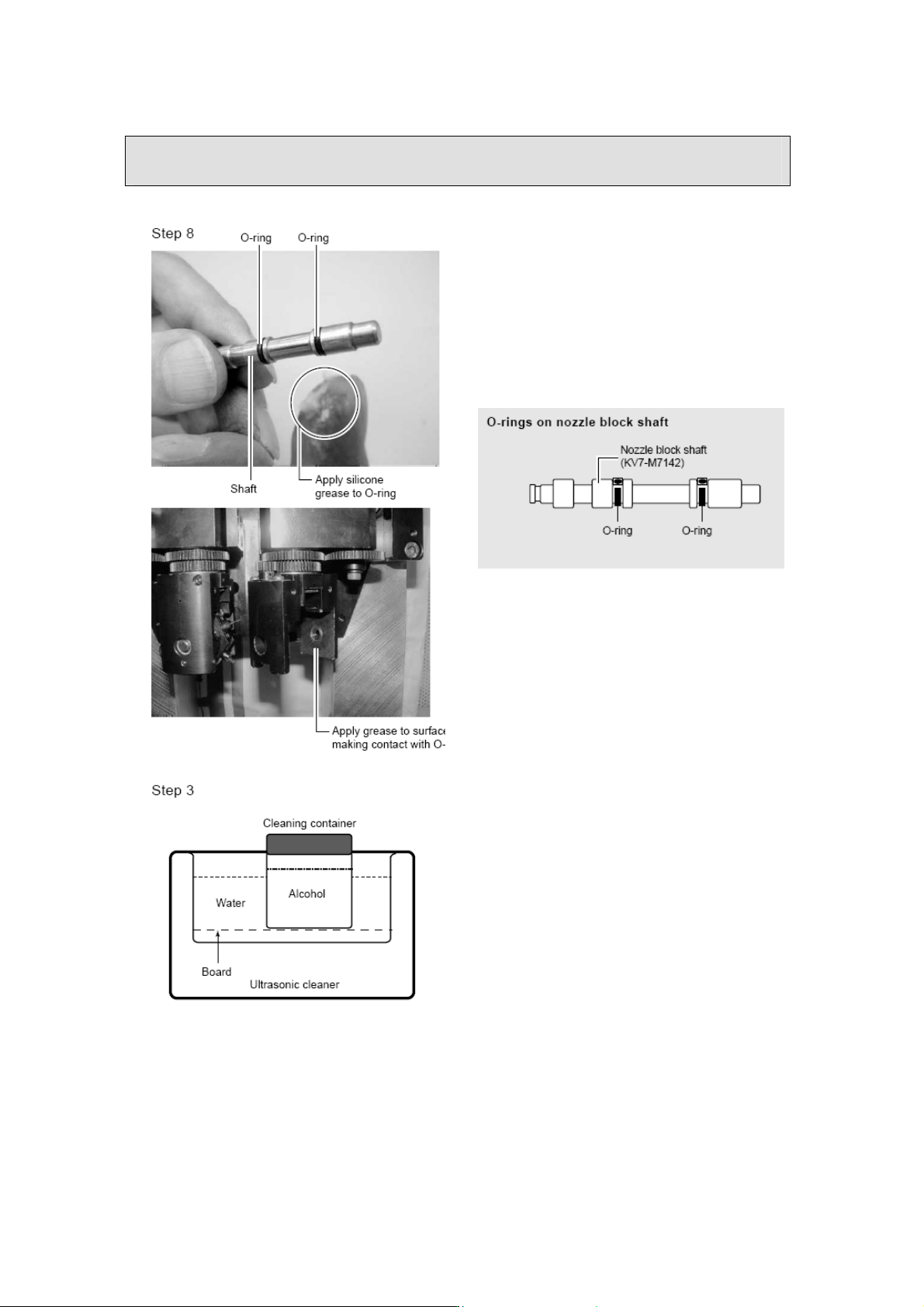

8. 在拆掉的部件上加油.
在开始安装之前, 要给拆掉的部件加油.
• 吸嘴块轴:
在 O 型圈上涂上少量的硅脂.
• 吸嘴块座:
在与 O 型圈接触的表面上涂上少量的一层锂基润
滑脂.(注意不要用油脂堵住气孔)
清洁程序(使用超声波清洗器)
使用超声波清洗器时, 按照下一个单元解释的步骤执行.
1. 机器气源打开.
打开机器左下角的气源开关阀给机器供气, 使吹
气阀可以用来清洁用.
2. 拆下吸嘴块侧面的 O 型圈.
用小一字改锥拆掉拆下吸嘴块侧面的 O 型圈(6 个).
注意拆下时不要损坏 O 型圈.
3. 清洁拆下的吸嘴.
1)在超声波清洗器池中加入水并在清洗槽中加入
酒精.
2)把吸嘴块放入清洗槽中并盖上盖.
3)把清洗槽放入超声波清洗器池中. 清洁时间应
当在 5 到 10 分钟之间(同时, 你可以做前面 5 到 10
步讲的清洗吸嘴块座的工作).
注意----------------------------------------------
不要把吸嘴的 O 型圈放到酒精中, 那样 O 型圈会变形并且性
能不稳定.
4. 超声波清洗后吹干吸嘴.
把吸嘴和弹簧等部件取出, 然后用压缩空气清洁
吹干.
5. 把 O 型圈装回到吸嘴块上去
如果有 O 型圈变形或损坏, 就要更换新的.
