2. 吸嘴块及吸嘴块支架
8. 在拆掉的部件上加油.
在开始安装之前, 要给拆掉的部件加油.
• 吸嘴块轴:
在 O 型圈上涂上少量的硅脂.
• 吸嘴块座:
在与 O 型圈接触的表面上涂上少量的一层锂基润
滑脂.(注意不要用油脂堵住气孔)
清洁程序(使用超声波清洗器)
使用超声波清洗器时, 按照下一个单元解释的步骤执行.
1. 机器气源打开.
打开机器左下角的气源开关阀给机器供气, 使吹
气阀可以用来清洁用.
2. 拆下吸嘴块侧面的 O 型圈.
用小一字改锥拆掉拆下吸嘴块侧面的 O 型圈(6 个).
注意拆下时不要损坏 O 型圈.
3. 清洁拆下的吸嘴.
1)在超声波清洗器池中加入水并在清洗槽中加入
酒精.
2)把吸嘴块放入清洗槽中并盖上盖.
3)把清洗槽放入超声波清洗器池中. 清洁时间应
当在 5 到 10 分钟之间(同时, 你可以做前面 5 到 10
步讲的清洗吸嘴块座的工作).
注意----------------------------------------------
不要把吸嘴的 O 型圈放到酒精中, 那样 O 型圈会变形并且性
能不稳定.
4. 超声波清洗后吹干吸嘴.
把吸嘴和弹簧等部件取出, 然后用压缩空气清洁
吹干.
5. 把 O 型圈装回到吸嘴块上去
如果有 O 型圈变形或损坏, 就要更换新的.
2. 吸嘴块及吸嘴块支架

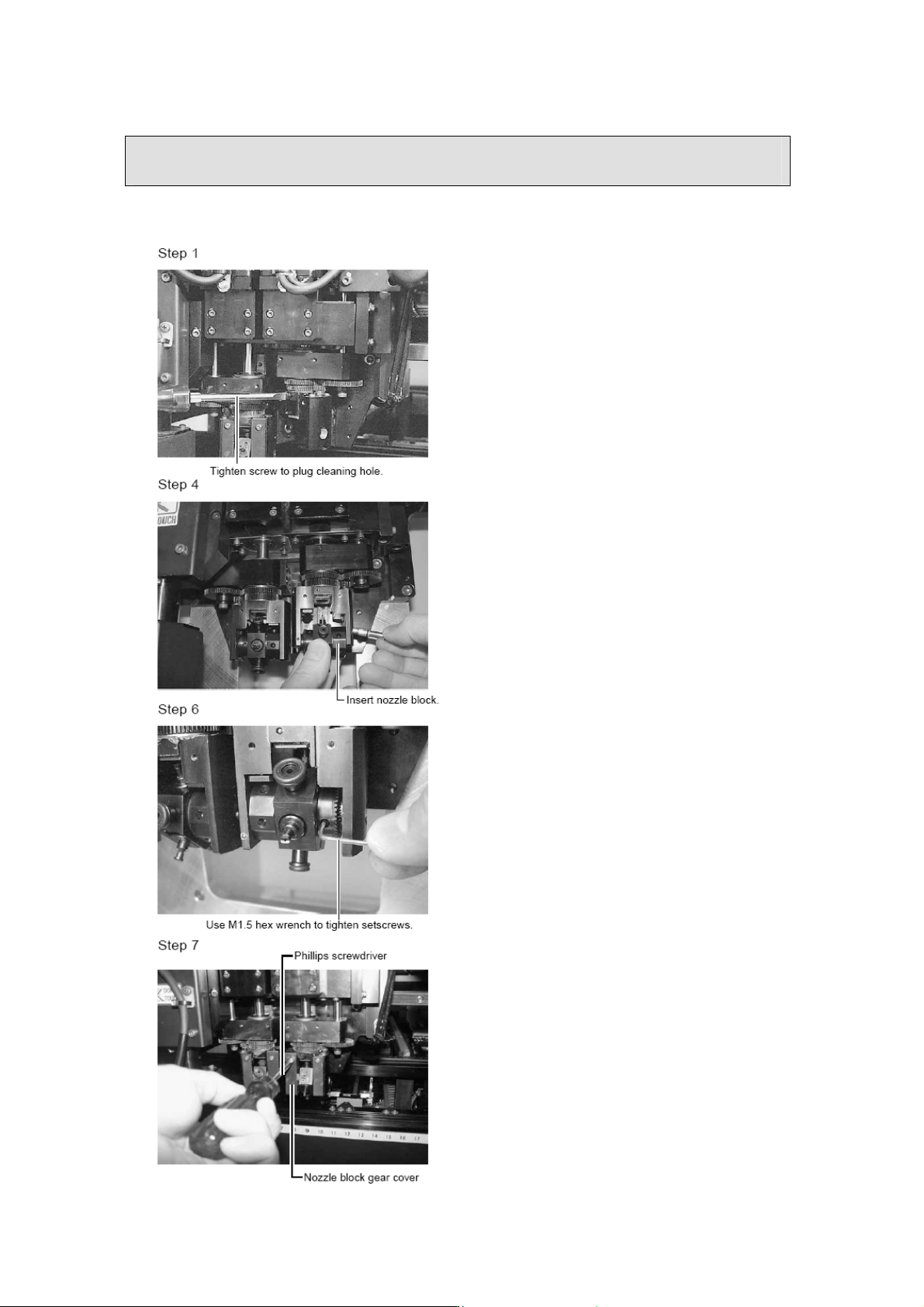

重装程序
1. 堵上吸嘴块座上的清洁孔.
用一字改锥紧上堵住清洁孔的螺丝.
2. 选择 61 型吸嘴.
解除急停后, 在[Unit]-[Head]屏幕下
按[Nozzle Change]钮选择61型吸嘴
并检查.
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
4. 重装吸嘴块.
用手握住吸嘴块并让61型吸嘴朝下,
从下面装吸嘴块回到吸嘴块座上去,
把轴从侧面插入. (在此, 检查吸嘴
块由吸嘴块座里的FNC锁针定位良
好).
5. 关掉气源.
气源开关打到右边关掉机器的气源.
6. 把吸嘴块固定到头部轴上.
用内六角扳手紧上两个顶丝.
7. 装上吸嘴块齿轮挡板.
用十字改锥紧上固定齿轮挡板的两
个螺丝.
注意-----------------------------------------------
有两种齿轮挡板, 要安装正确. 不要在轴运
动时影响吸嘴块的转动.
8. 安装后检查.
检查确保安全以后, 解除急停并执
行回原点操作. 然后检查吸嘴块定
位, 是 61 型吸嘴朝下.
9. 重新供气.
打开机器的气源开关.
重装后 N 轴初始位置调整
由于在上面的清洁工作中吸嘴块被拆除
了, 重装以后, 你必须重新调整 N 轴初始
位置. 请联系代理商.
3. 吸嘴轴
如果吸嘴轴中的气路被堵或灰尘堆积, 就可能发生元件吸取和贴装错误. 检查和清洁吸嘴轴,
请参考以下步骤.
所需工具
• 内六角扳手
• 十字改锥
• 一字改锥
• 小十字改锥
• 小一字改锥
• 清洁工具 (KV8-M8860-00X) *
• 气枪 (KU4-M8590-00X) *
• 锂基润滑脂 (K48-M3581-10X) *
• 硅油 (KM5-M7122-N0X) *
• 抹布
• 酒精 (清洁用)
* : YAMAHA 有售.

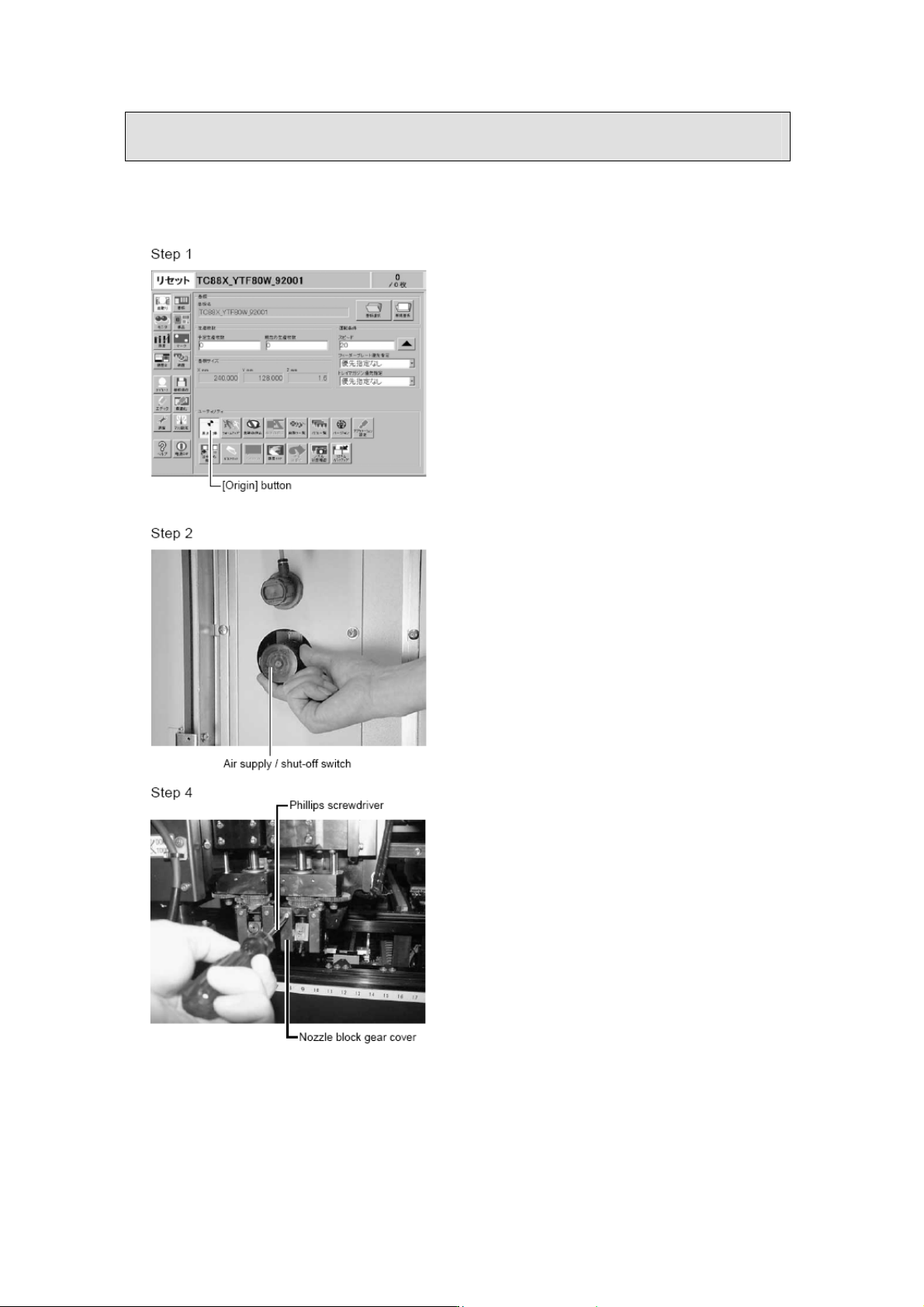

拆除程序
1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮.
2. 关掉气源.
把气源开关阀打到右侧以关闭气源
(这样以便释放 FNC 锁针并允许你
用手转动 FNC 吸嘴块).
3. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
4. 拆除吸嘴块齿轮护板.
用十字改锥拆掉固定吸嘴块齿轮护
板的两个螺丝(前后各一个), 取掉
两个护板.
