2. 吸嘴块及吸嘴块支架
5. 松掉固定吸嘴块的两个顶丝.
注意------------------------------------------------
一共有四个顶丝固定吸嘴块. 用 M1.5 的内
六角扳手只松掉大孔的两个顶丝即可(见下
图).
6. 按下面方法拆掉吸嘴块.
1)用内六角扳手或类似的工具从没
有卡环的一端把吸嘴块轴推出, 从
另一端慢慢的撤除.
2)转动头部使你很容易的可以把吸
嘴块轴抽出.
3)用手拿住吸嘴块的同时, 抽出吸
嘴块轴, 并拆除吸嘴块..
2. 吸嘴块及吸嘴块支架
7. 从吸嘴块上拆除吸嘴.
用小十字改锥拆掉固定 61F, 62F 和
63F 吸嘴的各两个螺丝.\
用 M1.5 的内六角扳手松掉 64F, 65F
和 66F 吸嘴的顶丝.
注意-----------------------------------------------
十字改锥的大小一定要合适.
提示------------------------------------------------
根据以上的步骤, 清洁拆下的吸嘴. 使用超
声波清洗时到 12 页, 不用超声波清洗时转
到后面的步骤.
2. 吸嘴块及吸嘴块支架
清洁程序(不使用超声波清洗器)
使用超声波清洗器时, 按照下一个单元解
释的步骤执行.
1. 机器气源打开.
打开机器左下角的气源开关阀给机
器供气, 使吹气阀可以用来清洁用.

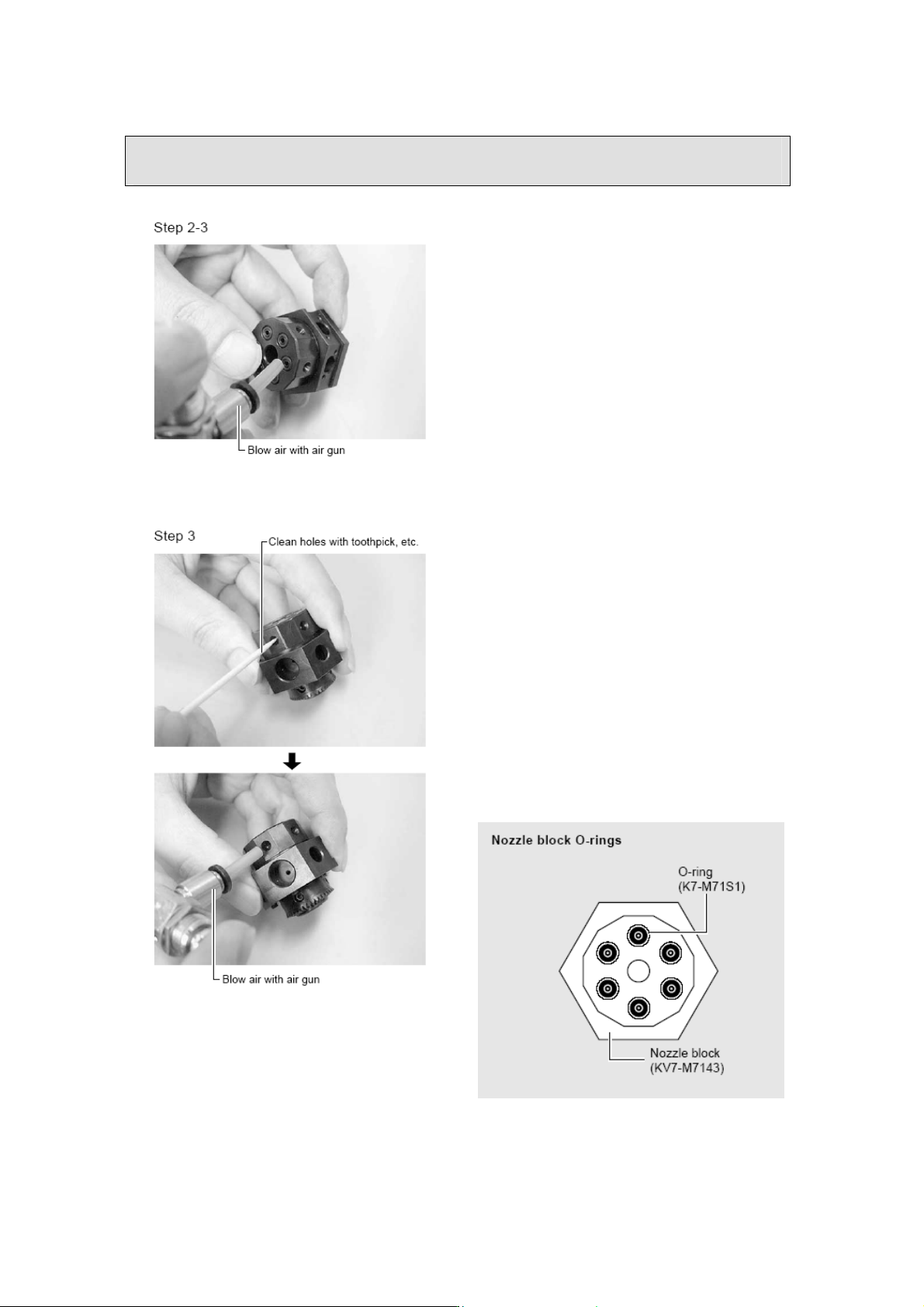

2. 拆下吸嘴块侧面的 O 型圈并清洁气
路
1)用小一字改锥拆掉拆下吸嘴块侧
面的 O 型圈(6 个). 注意拆下时不要
损坏 O 型圈.
2)在气路孔中注入少量的 IPA(或酒
精).
3)在吸嘴块下面放上抹布然后用压
缩空气清洁 O 型圈的槽.
注意-----------------------------------------------
不要使用 IPA 以外的溶剂.
3. 清洁 FNC 锁针定位孔.
用牙签或类似的工具清除孔中的赃
物并用气枪清洁.
4. 把 O 型圈(6 个)放回到吸嘴块侧面原
来的位置.
如果任何的一个 O 型圈发现有损坏,
就要更换新的.
