第五节 传送带单元
介绍
第五节解释了 YAMA HA Y V100Xg YV88X g 系列贴装机传送带单元的检查和清洁程序。
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
PCB传送 传送皮带 每月 ● ● ◎ 10
丝杠 每周 ● ● 每月 5 调宽单元
导轨 每周
● ● 每月 20
定位针 传感器 每天 ● ◎ 5
传送带单元 操作时序 每月 ●
◎ 20
1. 传送皮带
如果传送皮带出现损坏, 就不能很好的传板. 要定期检查传送皮带的状态. 如发现有任何损
坏, 则按下列步骤更换皮带..
检查皮带
• 皮带表面有没有被磨损或剥皮的现
象?
•
皮带是不是已经很旧使得板走的不顺
畅?
•
皮带转动顺畅稳定吗?
更换皮带
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 在皮带张紧调整螺栓处作上标记.
拆下螺栓之前要在皮带张紧调整螺
栓处作上标记.
3. 把皮带放松.
用 M4 的内六角扳手把皮带张紧调
整螺栓松开并在槽中滑动松开皮带.
4. 从传送带上取下皮带.
用 M3 的内六角扳手松开固定驱动
轮的螺丝并抽出轴. 然后从轮上取
下皮带, 从驱动轮和轴的缝隙中拿
出来.
5. 清洁传送轨.
用一个刷子和气枪清洁传送轨和
PCB 导轨之间的缝隙.
6. 装上一个新的皮带.
1)在驱动轮上套上一个新的皮带.
2)重新连接轴和驱动轮并紧上螺丝.
3)把皮带张紧调整螺栓移动到原来
做标记的位置上, 然后紧上螺栓.
7. 检查皮带运行状态.
1)打开[Unit]-[Conveyor]屏幕, 按驱
动钮打开传送马达. 然后检查皮带
转动.
2)如果皮带转动时上下摆动显得松
弛, 要用皮带张紧调整螺栓, 再做
检查.
2. 传送带宽度丝杠和导轨
下面是清洁和润滑传送带宽度丝杠和导轨的步骤.
检查丝杠和导轨
• 丝杠上面有没有粘到贴片元件和赃
物?
• 丝杠润滑状态如何? 油脂有无固化?
•
导轨上面有没有粘到贴片元件和赃
物?
•
导轨润滑状态如何? 油脂有无固化?

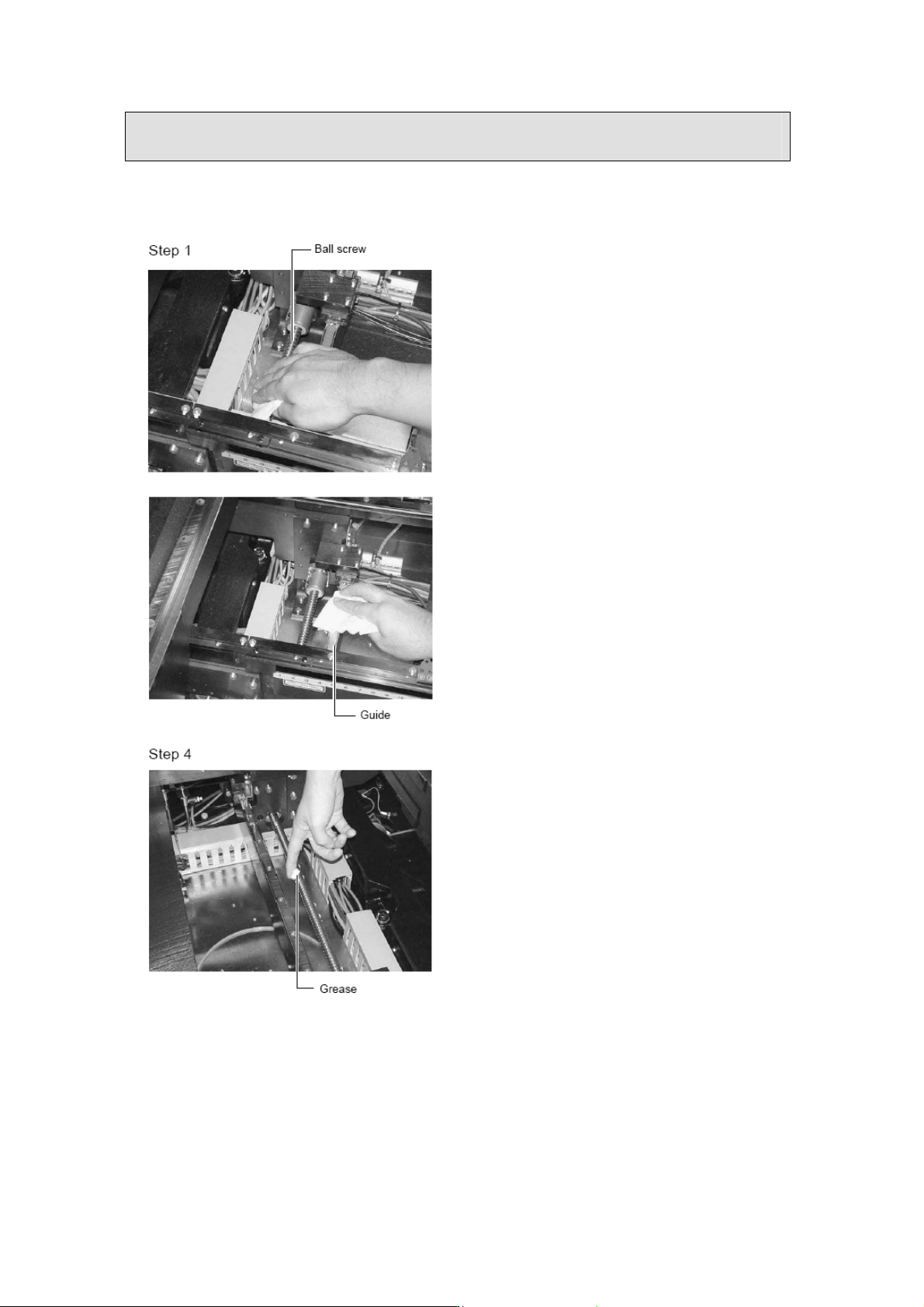

清洁丝杠和导轨
1. 回原点
检查安全并按[Setup] 屏幕下的
[Origin]钮. 传送带调宽会打到最大
(W 轴), 即回到原点位置.
2. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
3. 擦掉旧的油脂.
用干净的无纺布或纸擦掉丝杠和导
轨轴上的油脂.
提示------------------------------------------------
同时要把缝隙当中的油脂擦掉.
4. 给丝杠和导轨轴加油.
用手均匀的在丝杠和导轨轴上涂上
一层油脂.
