3. 吸嘴轴
5. 松掉固定吸嘴块的两个顶丝.
注意------------------------------------------------
一共有四个顶丝固定吸嘴块. 用 M1.5 的内
六角扳手只松掉大孔的两个顶丝即可(见下
图).
6. 按下面方法拆掉吸嘴块.
1)用内六角扳手或类似的工具从没
有卡环的一端把吸嘴块轴推出, 从
另一端慢慢的撤除.
2)转动头部使你很容易的可以把吸
嘴块轴抽出.
3)用手拿住吸嘴块的同时, 抽出吸
嘴块轴, 并拆除吸嘴块..
3. 吸嘴轴
7. 从吸嘴轴的下面拆除气堵.
用十字改锥拆掉固定气堵的两个螺
丝.
提示------------------------------------------------
如果气堵拆卸困难, 轻轻的向上推吸嘴块座
并向下推吸嘴轴, 气堵会轻轻的滑下. 向下
抽出. 抽出气堵后, 向下推吸嘴块座并向上
拉吸嘴轴使其回原位.
8. 拆除头上面的轴承座.
用 M2.5 的内六角扳手拆掉固定轴
承座的四个螺栓, 拆除轴承座.
3. 吸嘴轴

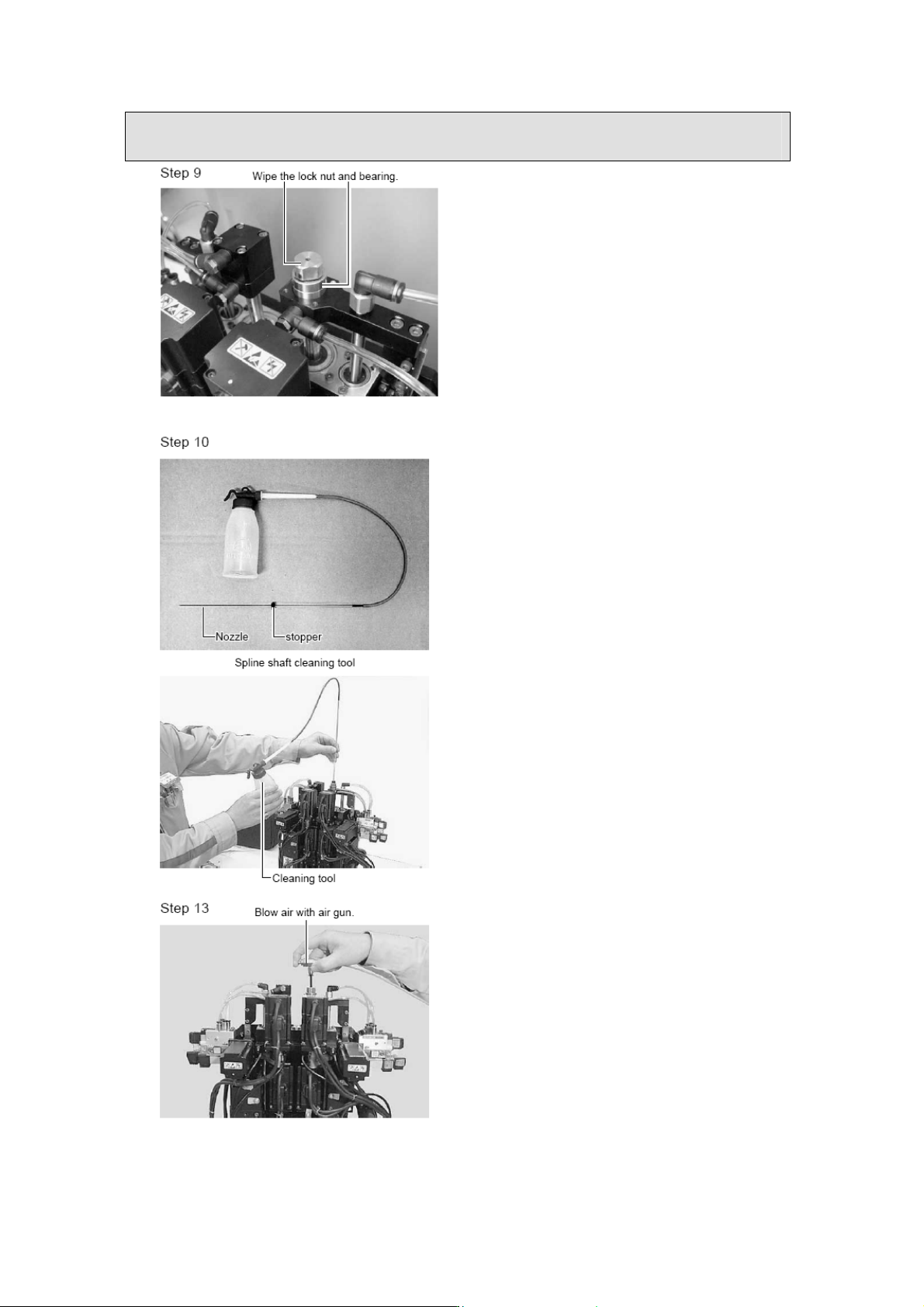

9. 清洁锁母和轴承.
拆除轴承座以后, 就可以看到锁母
和轴承. 用干净的纸或者抹布清洁
表面.
10. 准备清洁工具
(KV8-M8860-00X).
1)在清洁工具中加入酒精(不要在清
洁工具中加入任何其他溶剂).
2)清洁工具上的挡块调整到距离嘴
口 30mm 的位置.
3)在头的下面放上一个纸杯或者盘
子(防止酒精向下流出).
11. 清洁吸嘴轴气路.
1)把清洁工具嘴插到头上面锁母的
中心孔中.
2)往吸嘴轴气路中加入酒精, 清洁
灰尘和尘垢.
12. 机器供气.
打开机器的气源开关.
13. 用压缩空气清洁吸嘴轴气路.
1)用
气枪 (KU4-M8590-00X)吹吸嘴轴
气路中心孔.
2)重复第九步清洁吸嘴轴内部气路
然后再吹干.
3)重复以上清洁步骤数次, 直到流
出的酒精干净.
注意-----------------------------------------------
不要使用酒精以外的溶剂. 在吹气之前, 把
第十步中准备的纸杯或盘子拿走, 放一块抹
布在孔的下面. 防止酒精吹的到处都是.
