2. 吸嘴卡簧
如果卡簧不能卡紧吸嘴, 就会影响吸料, 识别和贴装操作. 因此要定期检查卡簧的磨损, 弹
簧和吸嘴之间的间隙, 以及变形.
检查卡簧状态
检查装拆吸嘴的时候, 检查以下位置.
• 卡簧的抓取力足够.
•
卡簧和吸嘴之间没有间隙.
•
卡簧没有变形
•
卡簧抓取的部分没有磨损.
如果以上任何地方存在有问题, 拆下吸
嘴并更换一对卡簧.
更换卡簧
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下吸嘴
用手拆下需要更换卡簧的吸嘴.
3. 拆下卡簧
用 M1.5 的内六角扳手拆下固定损
坏卡簧的螺钉, 取下卡簧.
4. 装上新的卡簧.
按住新的卡簧的同时, 用内六角扳
手紧上固定卡簧的螺钉. 这时, 不
要忘记放上垫片.
5. 检查安装的状态.
1)检查卡簧和滚轮之间的间隙.
2)试拆装吸嘴数次, 检查不会有松
脱.
3. 真空阀过滤芯
尽管主要要看空压气源的状态和操作时间, 每 6 个月还是要检查真空阀. 用气枪清洁灰尘.
建议过滤芯有严重灰尘堵塞时更换.
清洁/更换过滤芯
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下过滤芯端盖.
用一字改锥松开并拆下过滤芯端盖.
3. 清洁空气过滤芯.
用镊子将真空阀中的空气过滤芯取
出. 如果灰尘不多, 可用气枪清洁
并装回原来的位置.
4. 如有必要更换空气过滤芯.
如果过滤芯有严重灰尘堵塞或已经
变色, 就要更换一个新的过滤芯.
一般来讲, 每 6 个月应当更换过滤
芯, 还要参考其实际的操作时间.
5. 装回过滤芯端盖.
把过滤芯的一头插到过滤芯端盖的
内侧, 并装回到原来的位置.
4. 真空阀
如果更换完过滤芯并清洁完轴的气路后, 吸取真空值仍然太低或贴装真空值特别高, 则真空
生成阀体可能损坏. 检查真空生成阀操作及更换真空阀, 请参考以下步骤.
检查操作状态
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.

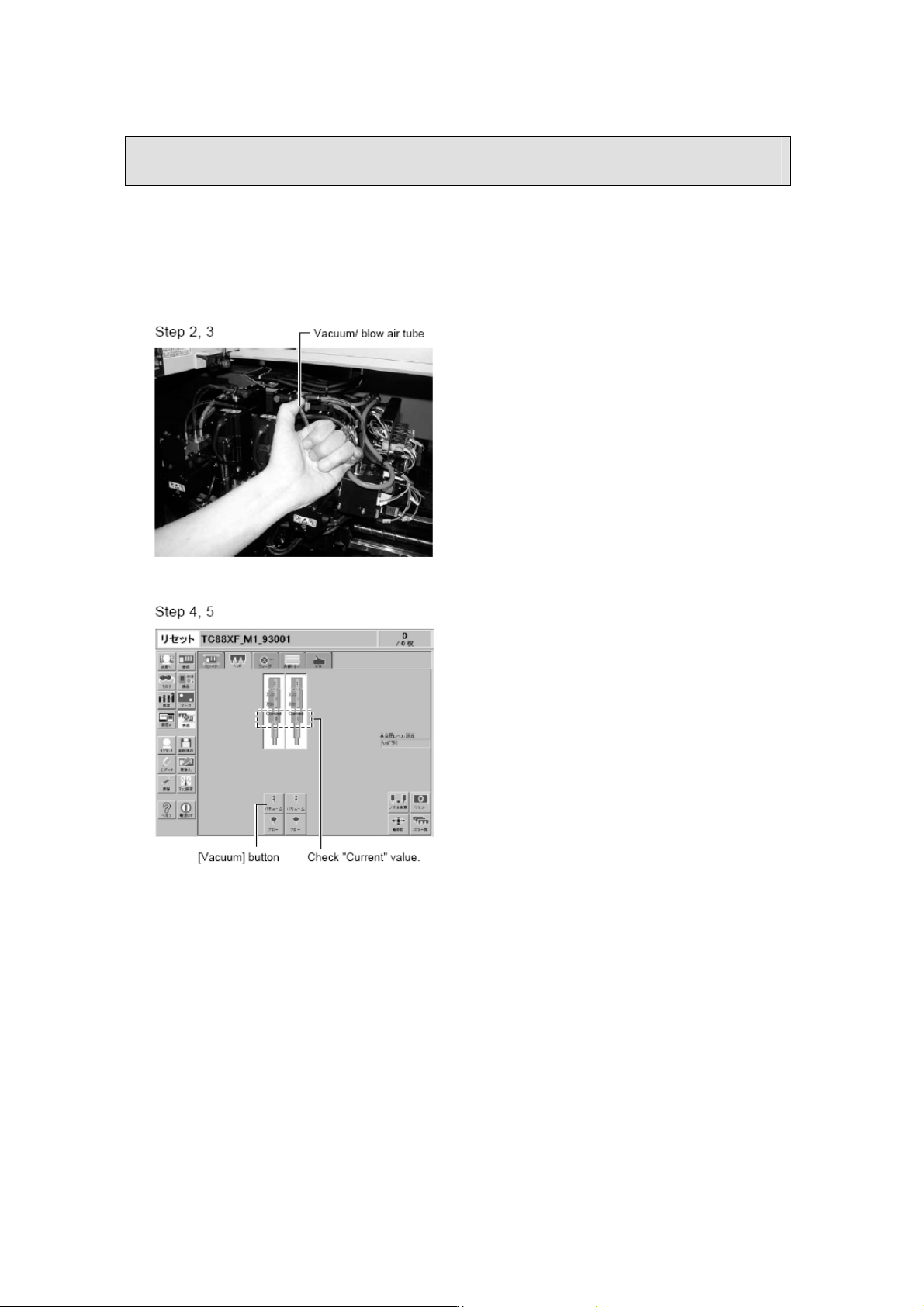

2. 拔掉真空/吹气气管.
真空/吹气气管与头部吸嘴轴相连.
拔掉真空/吹气气管以便检查.
3. 堵上拔掉的气管.
用手堵住拔掉的气管.
4. 打开头的真空值
1)打开[Unit]-[Head]屏幕.
2)按要检查有的[Vacuum]钮.
真空值会在屏幕上显示出来.
5. 检查吸取真空值.
打开真空时, 检查屏幕上”当前”的
真空水平值. 如果此值高于 195, 则
此头的真空阀正常. 如果此值低于
195, 则此头的真空阀可能已经损坏
并需要更换.
6. 重新插上气管.
