第五节 传送带单元 介绍 第五节解释了 Y AMA HA Y V100Xg YV88X g 系列贴装机传送带单元的检查和清洁程序。 名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分) PCB传送 传送皮带 每月 ● ● ◎ 10 丝杠 每周 ● ● 每月 5 调宽单元 导轨 每周 ● ● 每月 20 定位针 传感器 每天 ● ◎ 5 传送带单元 操作时序 每月 ● ◎ 2 0
1 X 和 Y 轴
导轨加油脂
1. 关掉机器电源.
退出机器软件操作界面并关掉机器
主电源开关.
2. 拔掉马达电缆连接头.
打开机器前面下面的盖子, 拔掉马
达电缆连接头.
3. 擦掉线性导轨上面的旧油脂
1)把头组件推到 X 轴(或 Y 轴)的一
端, 用干净的布或纸把线性导轨上
面的旧油脂擦掉.
2)把头组件推到 X 轴(或 Y 轴)的另
一端, 用干净的无纺布或纸把线性
导轨上面的旧油脂擦掉.
注意------------------------------------------------
导轨槽中的旧油脂也要擦掉.
4. 给导轨加油.
用手给导轨均匀的涂上一层油脂.
5. 多余的油脂擦掉.
把头组件 X 轴(或 Y 轴)前后移动几
次之后, 擦掉多余的油脂.
6. 重新连接马达电缆连接头.
把马达电源电缆插头插回到控制器.
7. 开机
打开机器电源并执行暖机操作.
第五节 传送带单元
介绍
第五节解释了 YAMA HA Y V100Xg YV88X g 系列贴装机传送带单元的检查和清洁程序。
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
PCB传送 传送皮带 每月 ● ● ◎ 10
丝杠 每周 ● ● 每月 5 调宽单元
导轨 每周
● ● 每月 20
定位针 传感器 每天 ● ◎ 5
传送带单元 操作时序 每月 ●
◎ 20
1. 传送皮带
如果传送皮带出现损坏, 就不能很好的传板. 要定期检查传送皮带的状态. 如发现有任何损
坏, 则按下列步骤更换皮带..
检查皮带
• 皮带表面有没有被磨损或剥皮的现
象?
•
皮带是不是已经很旧使得板走的不顺
畅?
•
皮带转动顺畅稳定吗?

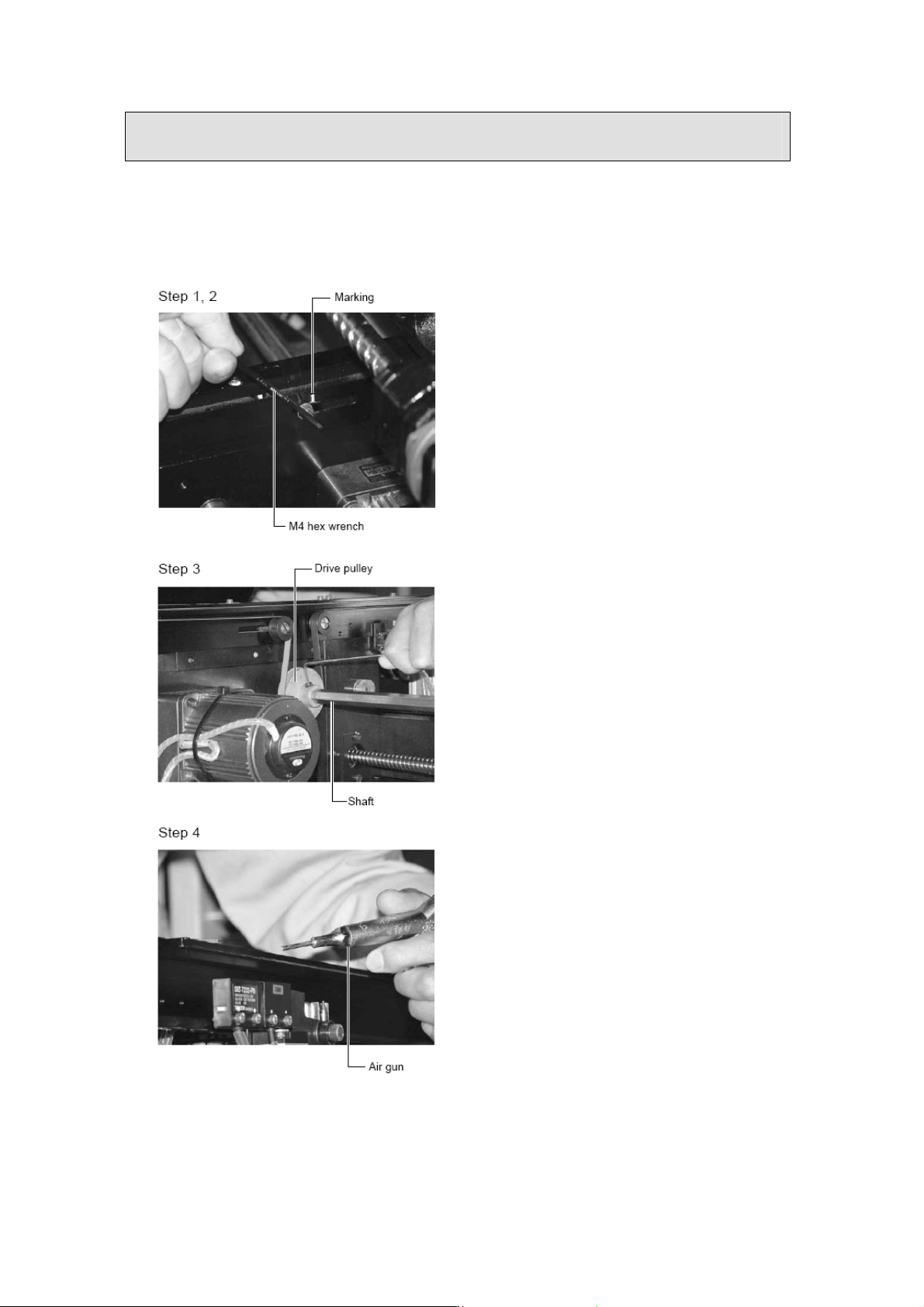

更换皮带
1. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
2. 在皮带张紧调整螺栓处作上标记.
拆下螺栓之前要在皮带张紧调整螺
栓处作上标记.
3. 把皮带放松.
用 M4 的内六角扳手把皮带张紧调
整螺栓松开并在槽中滑动松开皮带.
4. 从传送带上取下皮带.
用 M3 的内六角扳手松开固定驱动
轮的螺丝并抽出轴. 然后从轮上取
下皮带, 从驱动轮和轴的缝隙中拿
出来.
5. 清洁传送轨.
用一个刷子和气枪清洁传送轨和
PCB 导轨之间的缝隙.
6. 装上一个新的皮带.
1)在驱动轮上套上一个新的皮带.
2)重新连接轴和驱动轮并紧上螺丝.
3)把皮带张紧调整螺栓移动到原来
做标记的位置上, 然后紧上螺栓.
7. 检查皮带运行状态.
1)打开[Unit]-[Conveyor]屏幕, 按驱
动钮打开传送马达. 然后检查皮带
转动.
2)如果皮带转动时上下摆动显得松
弛, 要用皮带张紧调整螺栓, 再做
检查.
