3. 吸嘴轴

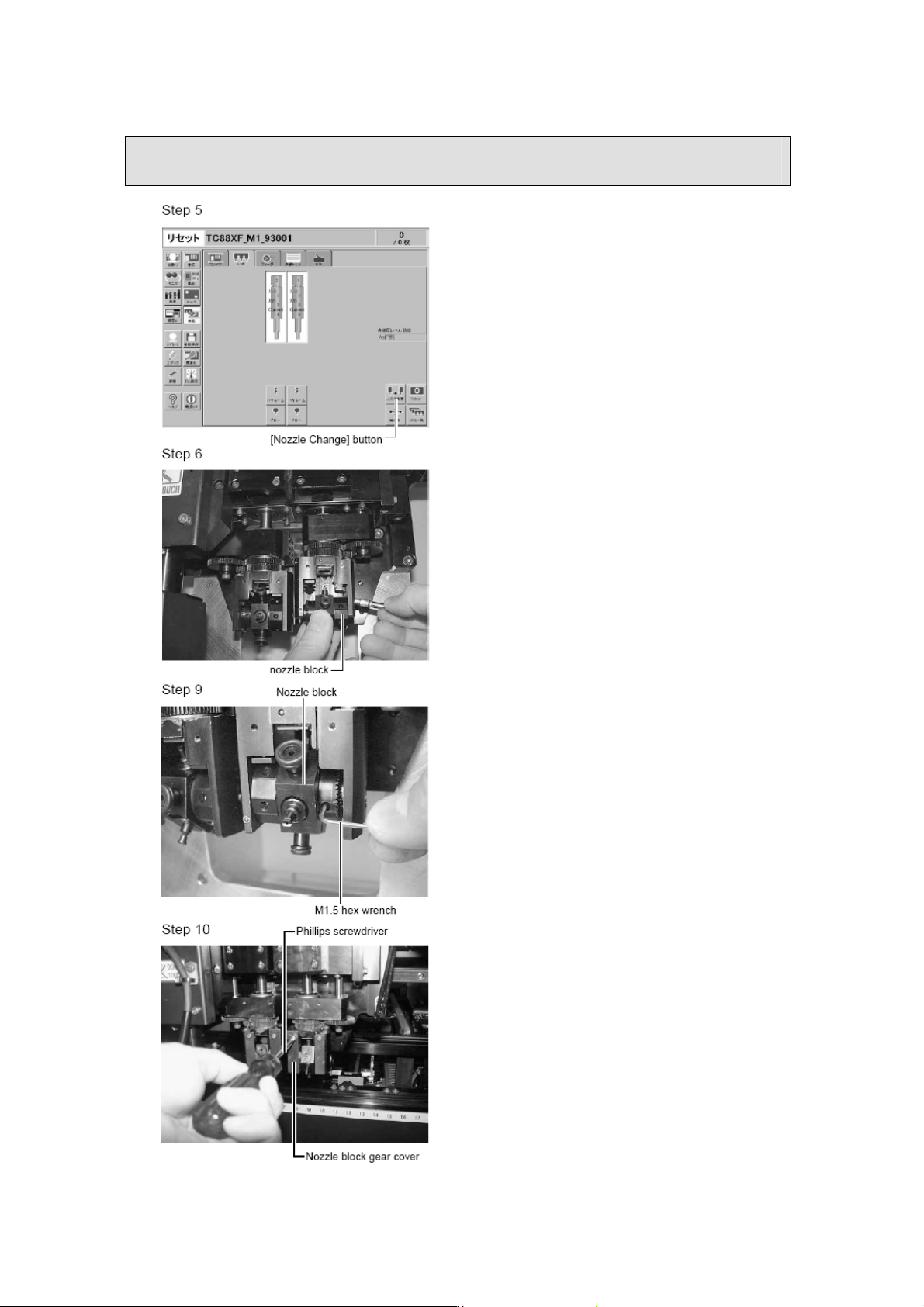

重装程序
1. 重装轴承座.
用 M2.5 的内六角扳手, 把轴承座紧
到吸嘴轴的上面.
2. 堵上吸嘴块座的清洁孔.
用一字改锥紧上堵孔的螺丝.
3. 装上气堵.
用十字改锥紧上安装气堵的两个螺
丝.
4. 转动 R 轴以便于安装吸嘴块.
3. 吸嘴轴
5. 选择 61 型吸嘴.
解除急停后, 在[Unit]-[Head]屏幕下
按[Nozzle Change]钮选择61型吸嘴
并检查.
6. 按急停开关
为保证维护工作的安全, 机器必须
要在急停状态.
7. 重装吸嘴块.
用手握住吸嘴块并让61型吸嘴朝下,
从下面装吸嘴块回到吸嘴块座上去,
把轴从侧面插入. (在此, 检查吸嘴
块由吸嘴块座里的FNC锁针定位良
好).
8. 关掉气源.
气源开关打到右边关掉机器的气源.
9. 把吸嘴块固定到头部轴上.
用内六角扳手紧上两个顶丝.
10. 装上吸嘴块齿轮挡板.
用十字改锥紧上固定齿轮挡板的两
个螺丝.
注意-----------------------------------------------
有两种齿轮挡板, 要安装正确. 不要在轴运
动时影响吸嘴块的转动.
11. 安装后检查.
检查确保安全以后, 解除急停并执
行回原点操作. 然后检查吸嘴块定
位, 是 61 型吸嘴朝下.
12. 重新供气.
打开机器的气源开关.
重装后 N 轴初始位置调整
由于在上面的清洁工作中吸嘴块被拆除
了, 重装以后, 你必须重新调整 N 轴初始
位置. 请联系代理商.
4. 吸嘴卡簧
如果机器配备了换嘴站选项, 则吸嘴块上就会配备上一对卡簧用来做吸嘴更换. 如果卡簧不
能卡紧吸嘴, 就会影响吸料, 识别和贴装操作. 因此要定期检查卡簧的磨损, 弹簧和吸嘴之
间的间隙, 以及变形.

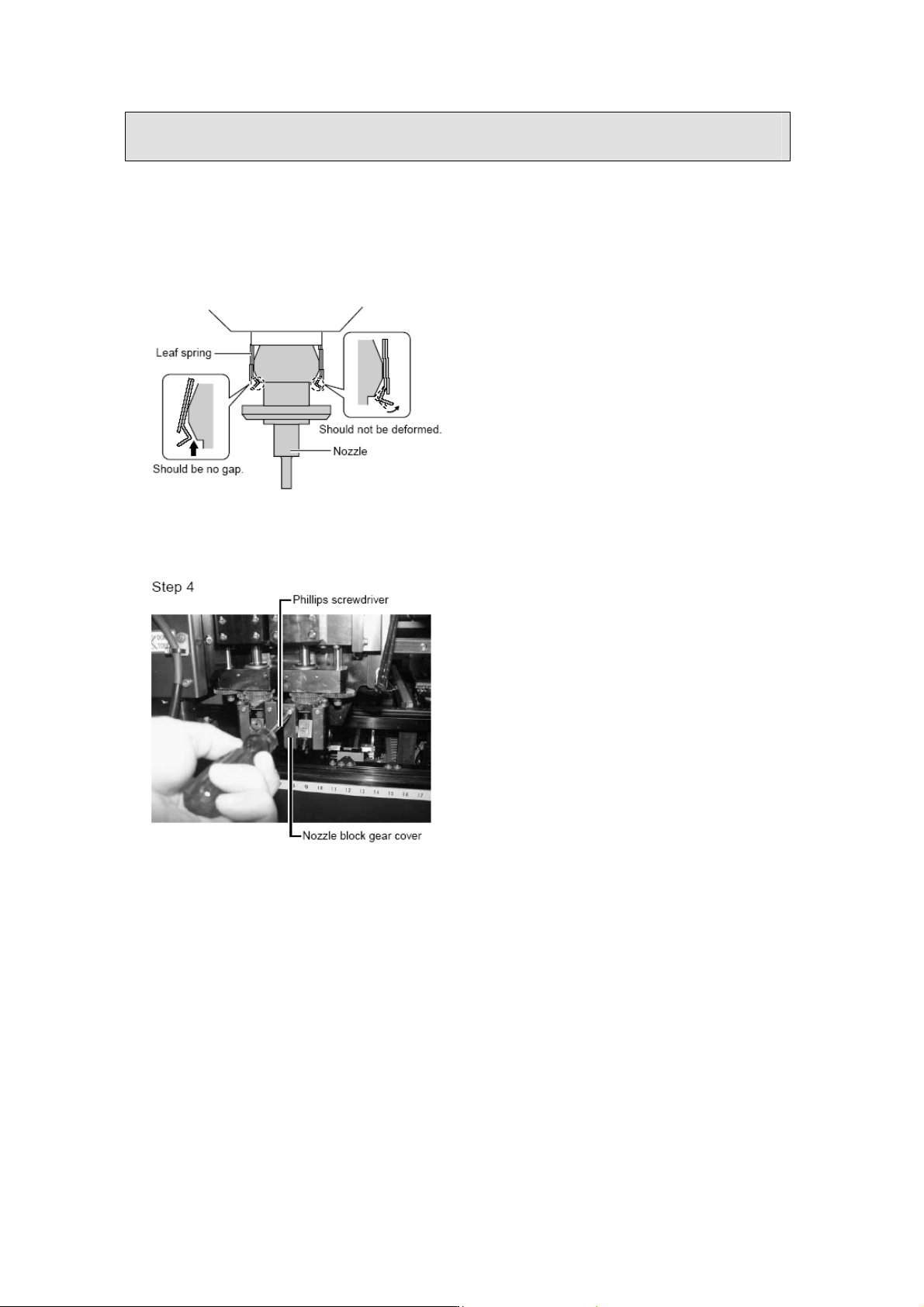

检查卡簧状态
检查装拆吸嘴的时候, 检查以下位置.
• 卡簧的抓取力足够.
•
卡簧和吸嘴之间没有间隙.
•
卡簧没有变形
•
卡簧抓取的部分没有磨损.
如果以上任何地方存在有问题, 拆下吸
嘴并更换一对卡簧.
更换卡簧
1. 检查吸嘴卡簧在下面位置.
如果吸嘴卡簧不在下面位置, 用
[Nozzle Change]命令选择吸嘴站上
的吸嘴.
2. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
3. 拆下吸嘴
用手拆下需要更换卡簧的吸嘴.
4. 拆除吸嘴块齿轮护板.
用十字改锥拆掉固定吸嘴块齿轮护
板的两个螺丝(前后各一个), 取掉
两个护板.
5. 拆掉吸嘴块组件.
用内六角扳手松开固定吸嘴块座的
两个顶丝, 拆下吸嘴块组件.
