4. 吸嘴卡簧 6. 拆下卡簧 用小十字改锥拆下固定损坏卡簧的 螺钉 , 取下卡簧 . 7. 装上新的卡簧 . 按住新的卡簧的同时 , 用小十字改 锥紧上固定卡簧的螺钉 . 这时 , 不 要忘记放上垫片 . 8. 重装吸嘴座组件 . 第 5 步的相反顺序 . 9. 检查安装的状态 . 1) 检查卡簧和吸嘴之间的间隙 . 2) 试拆装吸嘴数次 , 检查不会有松 脱 .
4. 吸嘴卡簧
如果机器配备了换嘴站选项, 则吸嘴块上就会配备上一对卡簧用来做吸嘴更换. 如果卡簧不
能卡紧吸嘴, 就会影响吸料, 识别和贴装操作. 因此要定期检查卡簧的磨损, 弹簧和吸嘴之
间的间隙, 以及变形.
检查卡簧状态
检查装拆吸嘴的时候, 检查以下位置.
• 卡簧的抓取力足够.
•
卡簧和吸嘴之间没有间隙.
•
卡簧没有变形
•
卡簧抓取的部分没有磨损.
如果以上任何地方存在有问题, 拆下吸
嘴并更换一对卡簧.
更换卡簧
1. 检查吸嘴卡簧在下面位置.
如果吸嘴卡簧不在下面位置, 用
[Nozzle Change]命令选择吸嘴站上
的吸嘴.
2. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
3. 拆下吸嘴
用手拆下需要更换卡簧的吸嘴.
4. 拆除吸嘴块齿轮护板.
用十字改锥拆掉固定吸嘴块齿轮护
板的两个螺丝(前后各一个), 取掉
两个护板.
5. 拆掉吸嘴块组件.
用内六角扳手松开固定吸嘴块座的
两个顶丝, 拆下吸嘴块组件.
4. 吸嘴卡簧

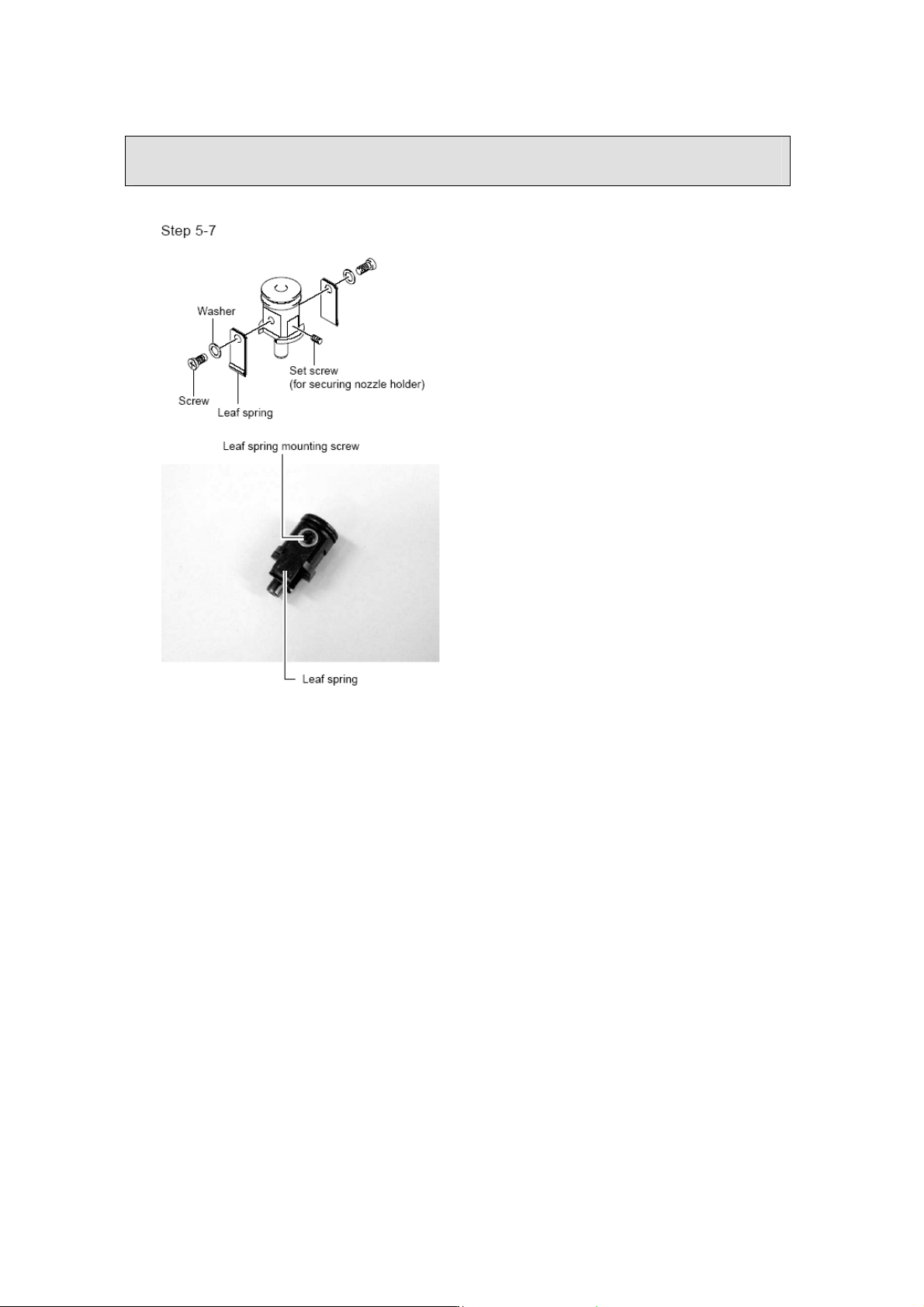

6. 拆下卡簧
用小十字改锥拆下固定损坏卡簧的
螺钉, 取下卡簧.
7. 装上新的卡簧.
按住新的卡簧的同时, 用小十字改
锥紧上固定卡簧的螺钉. 这时, 不
要忘记放上垫片.
8. 重装吸嘴座组件.
第 5 步的相反顺序.
9. 检查安装的状态.
1)检查卡簧和吸嘴之间的间隙.
2)试拆装吸嘴数次, 检查不会有松
脱.
5. 真空阀过滤芯
尽管主要要看空压气源的状态和操作时间, 每 6 个月还是要检查真空阀. 用气枪清洁灰尘.
建议过滤芯有严重灰尘堵塞时更换.

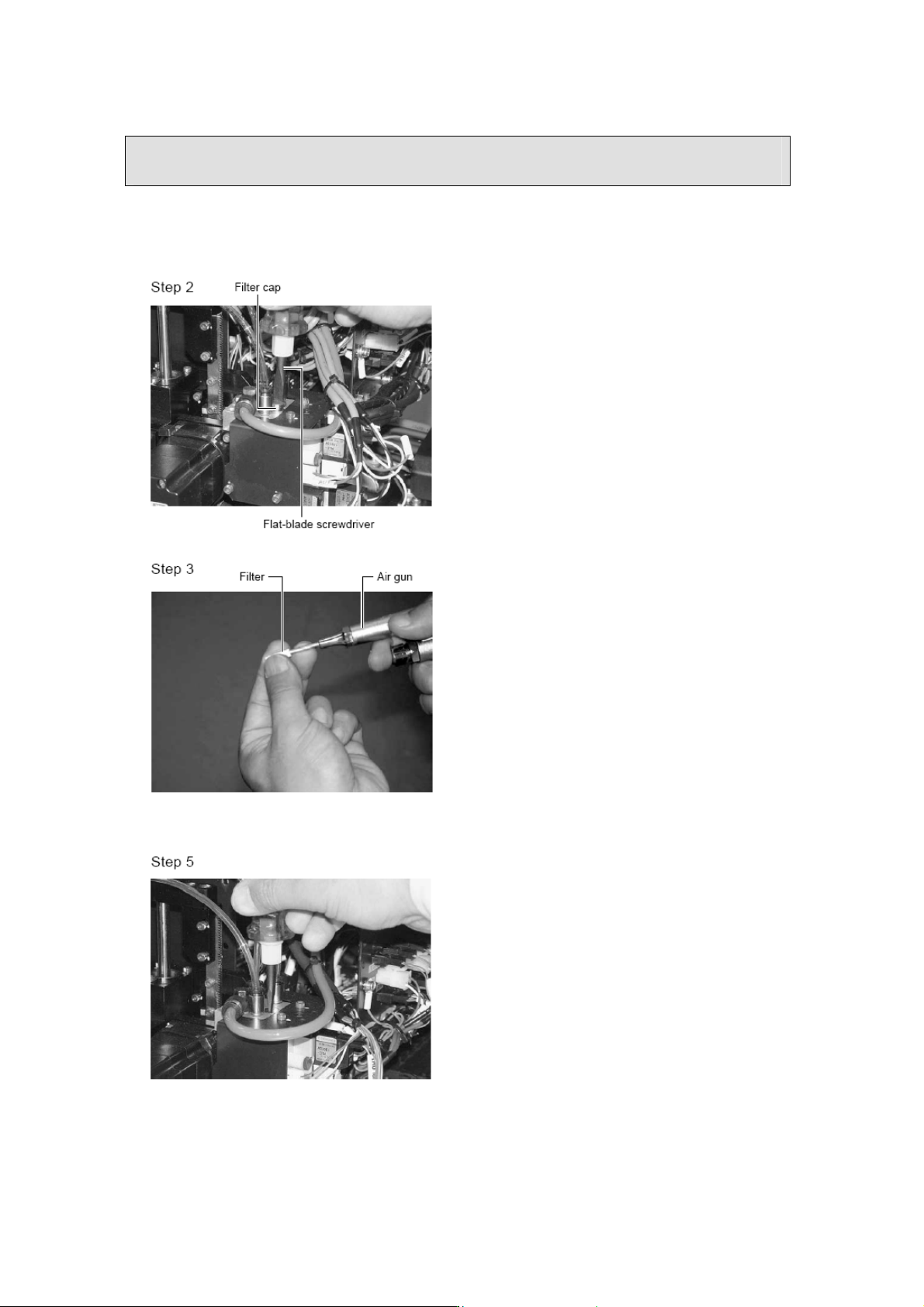

清洁/更换过滤芯
1. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
2. 拆下过滤芯端盖.
用一字改锥松开并拆下过滤芯端盖.
3. 清洁空气过滤芯.
用镊子将真空阀中的空气过滤芯取
出. 如果灰尘不多, 可用气枪清洁
并装回原来的位置.
4. 如有必要更换空气过滤芯.
如果过滤芯有严重灰尘堵塞或已经
变色, 就要更换一个新的过滤芯.
一般来讲, 每 6 个月应当更换过滤
芯, 还要参考其实际的操作时间.
5. 装回过滤芯端盖.
把过滤芯的一头插到过滤芯端盖的
内侧, 并装回到原来的位置.
