4. 真空阀

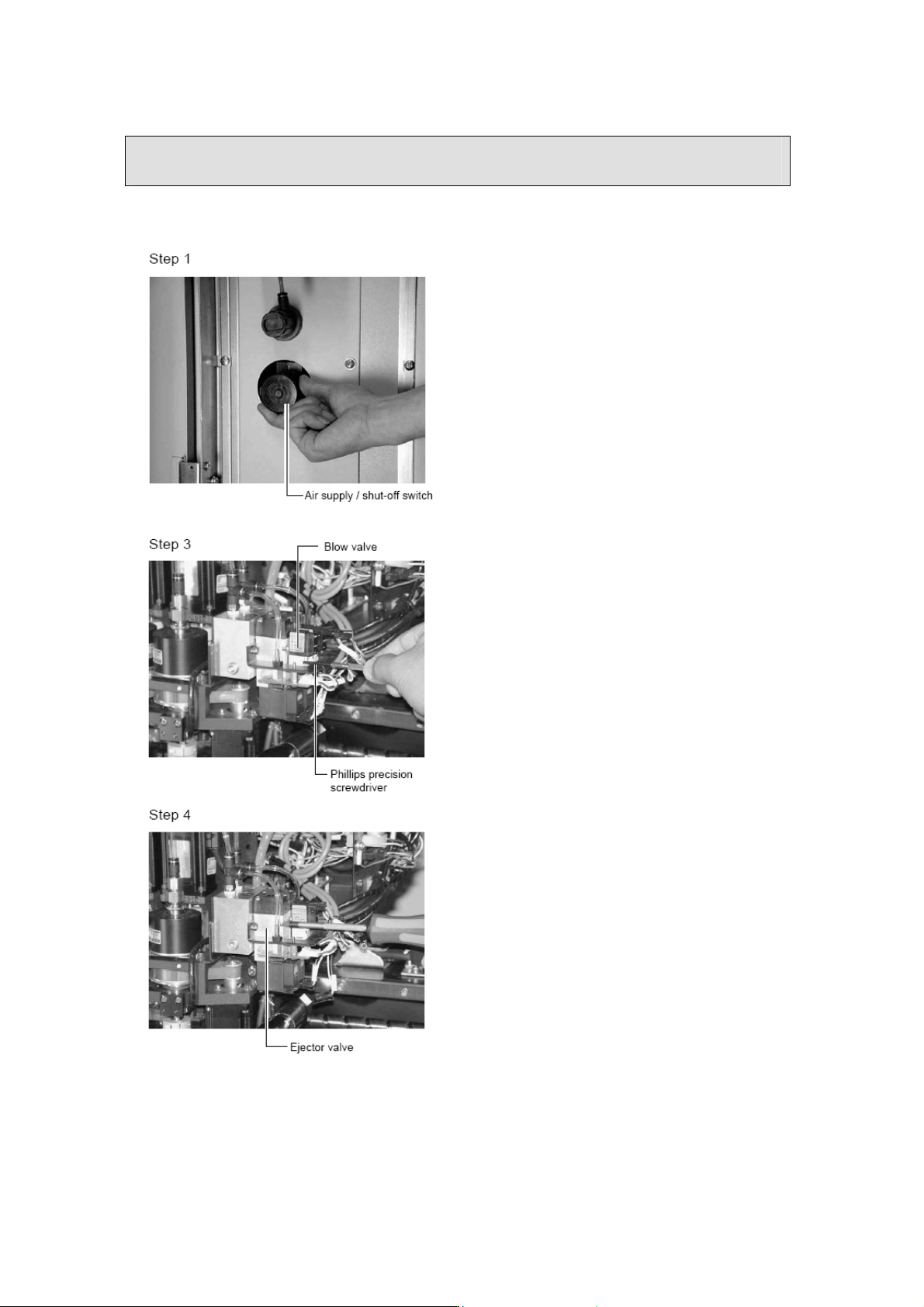

更换真空阀
如果发现真空阀损坏, 则按以下步骤更
换.
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉吹气阀和真空阀的连接头(真空
阀连接头在吹气阀的后面).
3. 拆掉吹气阀.
用小十字改锥把固定到真空阀上的
吹气阀的二个螺丝松开并取下吹气
阀.
4. 拆掉真空阀.
吹气阀拆掉以后, 你能看到固定真
空阀的螺丝. 用小十字改锥松开固
定真空阀的二个螺丝并取下真空阀.
5. 装上一个新的真空阀.
按照 3 和 4 的相反步骤装上新的真
空阀.
注意------------------------------------------------
不要忘记装上密封垫. 并且注意不要装反或
损坏它.
6. 插上连接头.
插上吹气阀和真空阀的连接头.
7. 检查操作状态
给机器通气并开机. 检查操作状态.
如果没有发现任何的异常. 工作即
完成.
5. 吸嘴轴
如果吸嘴轴中的气路被堵或灰尘堆积, 就可能发生元件吸取和贴装错误.清洁吸嘴轴, 请参
考以下步骤.

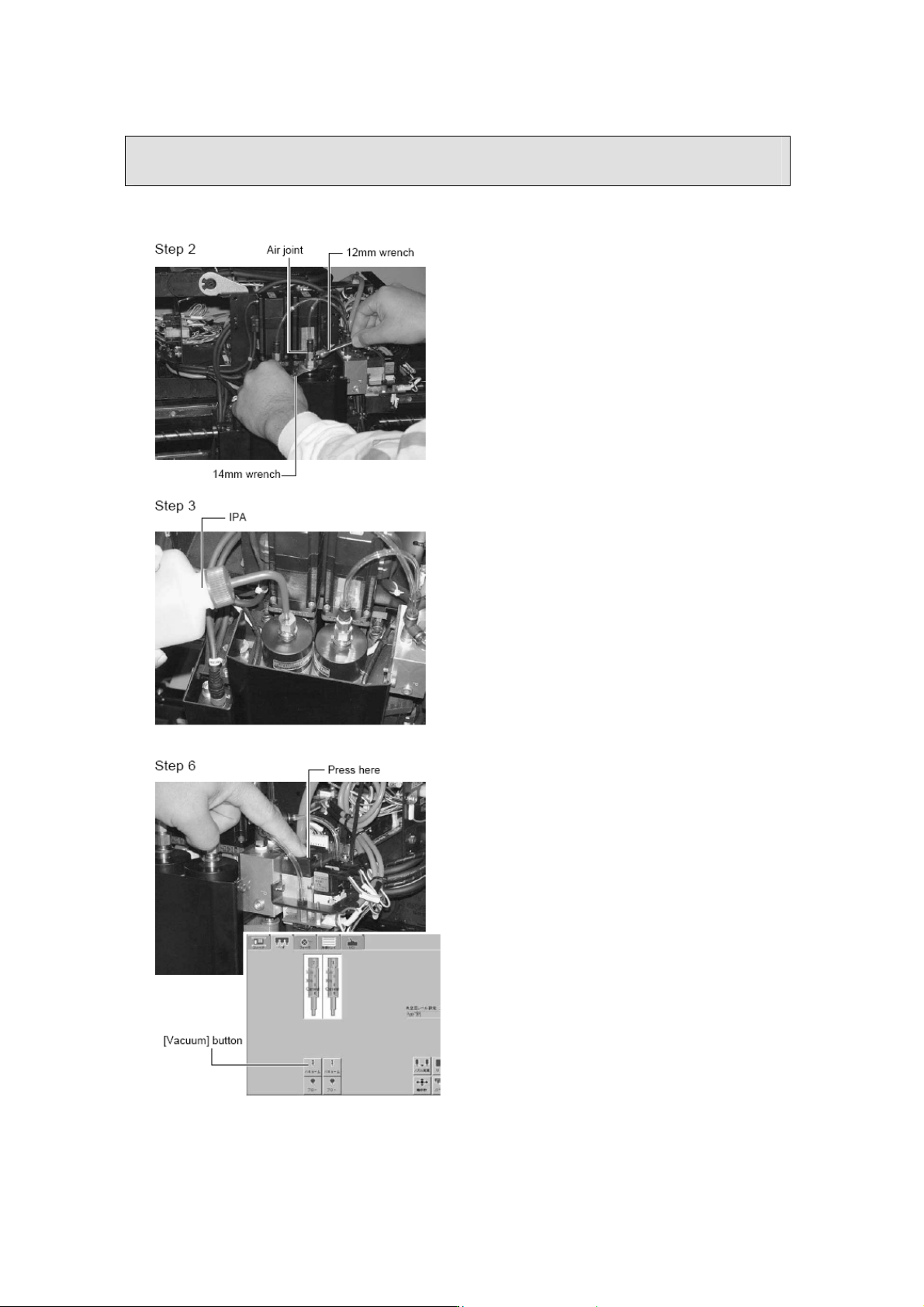

清洁吸嘴轴
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉吸嘴轴上面的气路连接头.
用 12mm 和 14mm 扳手松开气嘴上
的螺母, 从吸嘴轴上面拆下气路连
接头.
3. 清洁吸嘴轴内部气路.
1)把头拉到最上端.
2) 在头的下面放上一个纸杯, 从上
面的孔中往吸嘴轴气路中加入酒精,
清洁灰尘和尘垢.
注意-----------------------------------------------
清洁吸嘴轴时不要使用酒精以外的溶剂. 注
意倒酒精不要倒在轴的外面, 酒精会把密封
用的润滑油除掉.
4. 连上吸嘴轴的气管.
按照第 2 步的相反顺序连上吸嘴轴
的气管.
5. 重新供气.并开机
打开机器的气源开关, 然后打开电
源开关.
6. 再用吹气清除异物.
用手指堵住吹气阀排气孔的同时,
在 [Unit]-[Head] 屏幕按[Blow] 钮在
吸嘴轴中产生吹气.
7. 检查真空值.
在 [Unit]-[Head] 屏幕按[Vacuum] 钮
打开吸取真空. 检查吸嘴头的开口
在被堵上时, 其真空值增加.
第四节 X和 Y 轴
介绍
第四节解释了 YAMAH A YV100Xg Y V88Xg 系列贴装机 X 轴和 Y 轴的检查和清洁程序。
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
丝杠 每周 ● ● 每月 20 X轴
导轨 每周 ●
● 每月 10
丝杠 每周 ● ● 每月 20 Y轴
导轨 每周
● ● 每月 10
