介介绍绍所需工具为方便维修请准备以下工具。十字改锥大，小高品质机油一字改锥大，小润滑脂运动轴（锂基）改锥 #0 ， #1 润滑脂（白色）头汽缸杆（硅脂）一字改锥 1.4mm , 2.4mm 清洁酒精 IP A ，等内六方扳手 1 套清洁纸或布无绒毛 T 型扳手 2. 5mm, 3mm, 4mm PC B 12mm 扳手， 14mm 扳手 YV88X 标记笔尖嘴钳棉签无绒毛油枪刷子牙刷，等…

介

绍

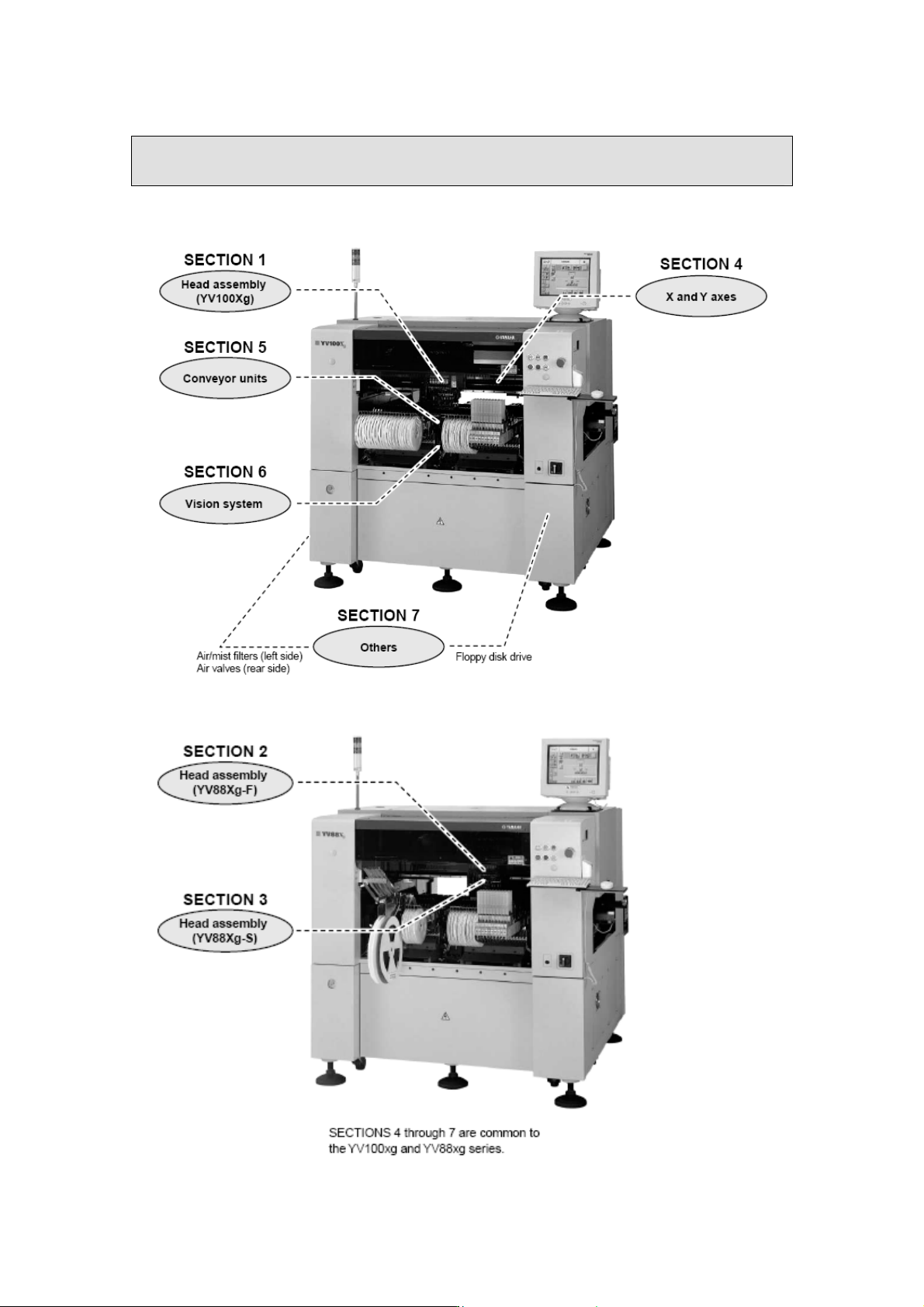

维护位置

介

绍

所需工具

为方便维修请准备以下工具。

十字改锥大，小高品质机油

一字改锥大，小润滑脂运动轴（锂基）

改锥 #0，#1 润滑脂（白色）头汽缸杆（硅脂）

一字改锥 1.4mm, 2.4mm 清洁酒精 IPA，等

内六方扳手 1套清洁纸或布无绒毛

T 型扳手 2.5mm, 3mm, 4mm PC B

12mm 扳手，14mm 扳

手

YV88X 标记笔

尖嘴钳棉签无绒毛

油枪刷子牙刷，等

气枪软驱清洁盘普通商用

 定制维修工具和工装

除了以上通用维修工具之外，YAMAHA 还提供定制的维修工具和工装（另售）用来满

足 YAM AH A 设备的正确维修之用。此手册解释了如何用这些工具进行维修的正常程

序。详细的使用这些工具的信息请参阅单独的“维护手册”。

第二节头部 (YV88Xg-F)

介绍

第二节解释了 YAMAHA YV88Xg-F 系列贴装机头部部件和吸嘴的检查和清洁程序。

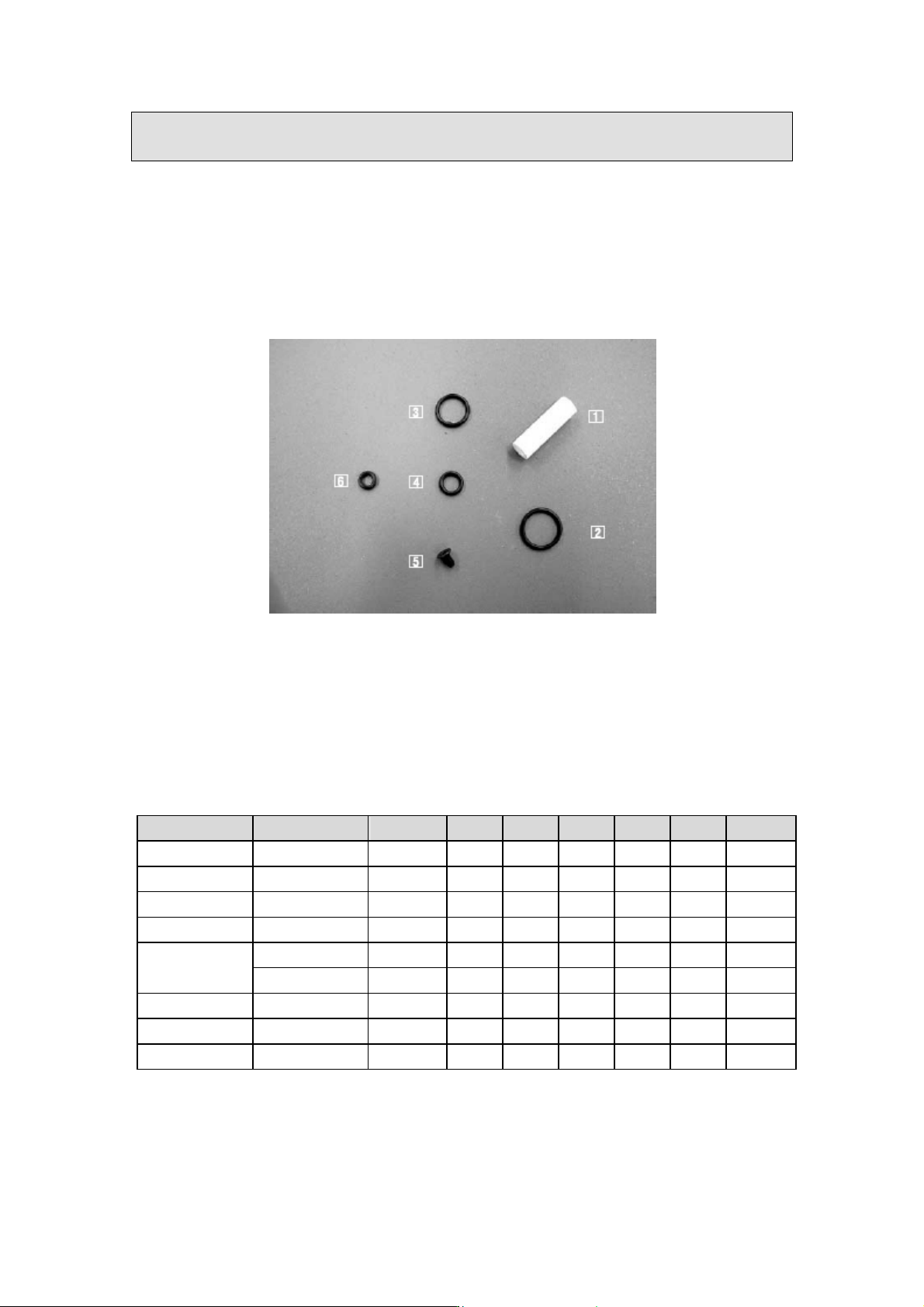

 随机备件

以下是随机备件。更换备件时，一定要使用 YAMAHA 原装的备件，如果必须要使用原

装以外的备件或使用特定的工具，请与我们的销售部门或代理商联系。

[1] 真空过滤器

[2] 真空生成器 O 型圈

[3] 64和 65 型吸嘴 O 型圈

[4] 61, 62, 63 和 66 型吸嘴 O 型圈

[5] 吸嘴座固定螺丝

[6] 吸嘴塔部分气路 O 型圈

名称检查项目检查周期检查清洁润滑更换调整需时(分)

吸嘴双周 ● ● ◎ 60

吸嘴块气路每月 ● 20

吸嘴轴气路 6个月 ● 20

簧片每周 ● ◎ 10

过滤器 6个月 ● ◎ 5 真空阀

气阀其他 ● 10

吸嘴塔座气路 6个月 ● 10

气阀锁针气阀其他 ● 5

换嘴站传感器每月 ● ◎ ◎ ◎ 10
