7. 六角块
在每个头的六角转塔上, FNC 吸嘴组件会转动以便更换吸嘴. 一个气压驱动的锁针和离合装
置用来锁住或释放开 FNC 吸嘴组件. 如果在六角转塔的气路里有赃物堆积就可能导致元件
吸取和贴装错误. 按下列步骤检查和清洁六角转塔.
清洁六角转塔
1. 选择吸嘴.
在 [Unit]-[Head] 屏幕下按[Nozzle
Change]钮让 1 和 2 头都选择 65 型
吸嘴.
2. 按急停钮.
为保证安全, 机器维护必须在急停
状态.
3. 拆下堵住清洁孔的螺丝.
1)转动 FNC 吸嘴, 使吸嘴块座上堵
住清洁孔的螺丝面对你.
2)用一字改锥拆下堵住维修用清洁
孔的螺丝.
4. 用压缩空气清洁维修用清洁孔.
在清洁孔外面放上一块抹布, 并用
气枪清洁
5. 堵上吸嘴块座上清洁孔的螺丝.
用一字改锥紧上堵住维修用清洁孔
的螺丝.
7. 六角块
更换离合阀和锁针阀
1. 关掉气源并关机.
把气源开关阀打到右面以切断气源,
退出机器软件界面并关掉机器开关.
2. 拔掉连接头.
拔掉离合阀或锁针阀的连接头.
3. 拆掉阀体.
用小十字改锥把固定离合阀或锁针
阀的二个螺丝松开并取下阀体.
4. 装上新阀.
按照第 3 步的相反程序装上新的阀
体.
注意------------------------------------------------
不要忘记装上密封垫. 并且注意不要装反或
损坏它.
5. 插上连接头.
插上阀体的连接头.
第三节 头部 (YV88Xg-S)
介绍
第三节解释了 YAMAHA YV88Xg-S 系列贴装机头部部件和吸嘴的检查和清洁程序。

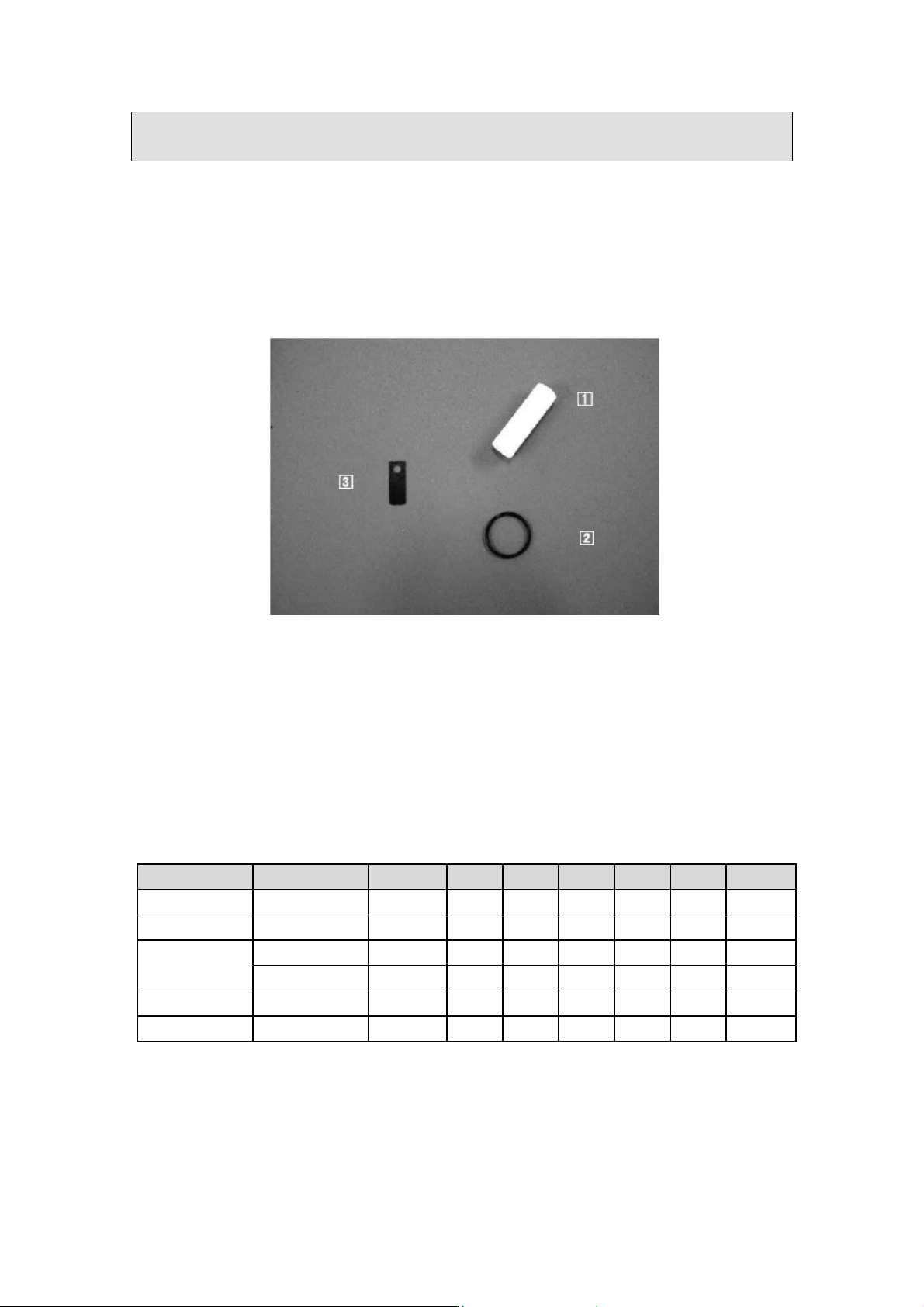

随机备件
以下是随机备件。更换备件时，一定要使用 YAMAHA 原装的备件，如果必须要使用原
装以外的备件或使用特定的工具，请与我们的销售部门或代理商联系。
[1] 真空过滤器
[2] 真空生成器 O 型圈
[3] 吸嘴卡簧
名称 检查项目 检查周期 检查 清洁 润滑 更换 调整 需时(分)
吸嘴 双周 ● ● ◎ 30
吸嘴卡簧片 每周 ● ◎ 15
过滤器 6个月 ● ● 5 真空阀
气阀 其他 ● 20
吸嘴轴 气路 6个月 ● 20
换嘴站 传感器 每月 ● ◎ ◎ ◎ 10
