CM602-L 维修手册 1.10 消耗零件的更换 Page 1-160 9. 关闭安全盖。 10. 将电源开关置于 ON ( I ) 。 EJM8A-C-MMC01-A05-01
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-159
1.10.4
真空阀的更换
(
高速吸头、通用吸头
)
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
也应按照同样步骤进行操作。
更换步骤
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
状态的同时空
气供给也要停止。
∗
请将电源开关和主空气阀上锁。
2.
打开安全盖。
3.
将吸头移动到容易操作的位置。
∗
移动吸头时，请握住手柄。
4.
将真空阀的配线连接器向下方向拉出。
5.
取下阀的固定螺栓。
6.
取下吹气阀。
7.
用固定螺栓安装新阀。
8.
接上配线连接器。
下一页
EJM4A-132E
EJM8A-C-MMC01-A05-01
EJM4A-088P
配线连接器
螺丝
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-160
9.
关闭安全盖。
10.
将电源开关置于
ON ( I )
。
EJM8A-C-MMC01-A05-01
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-161

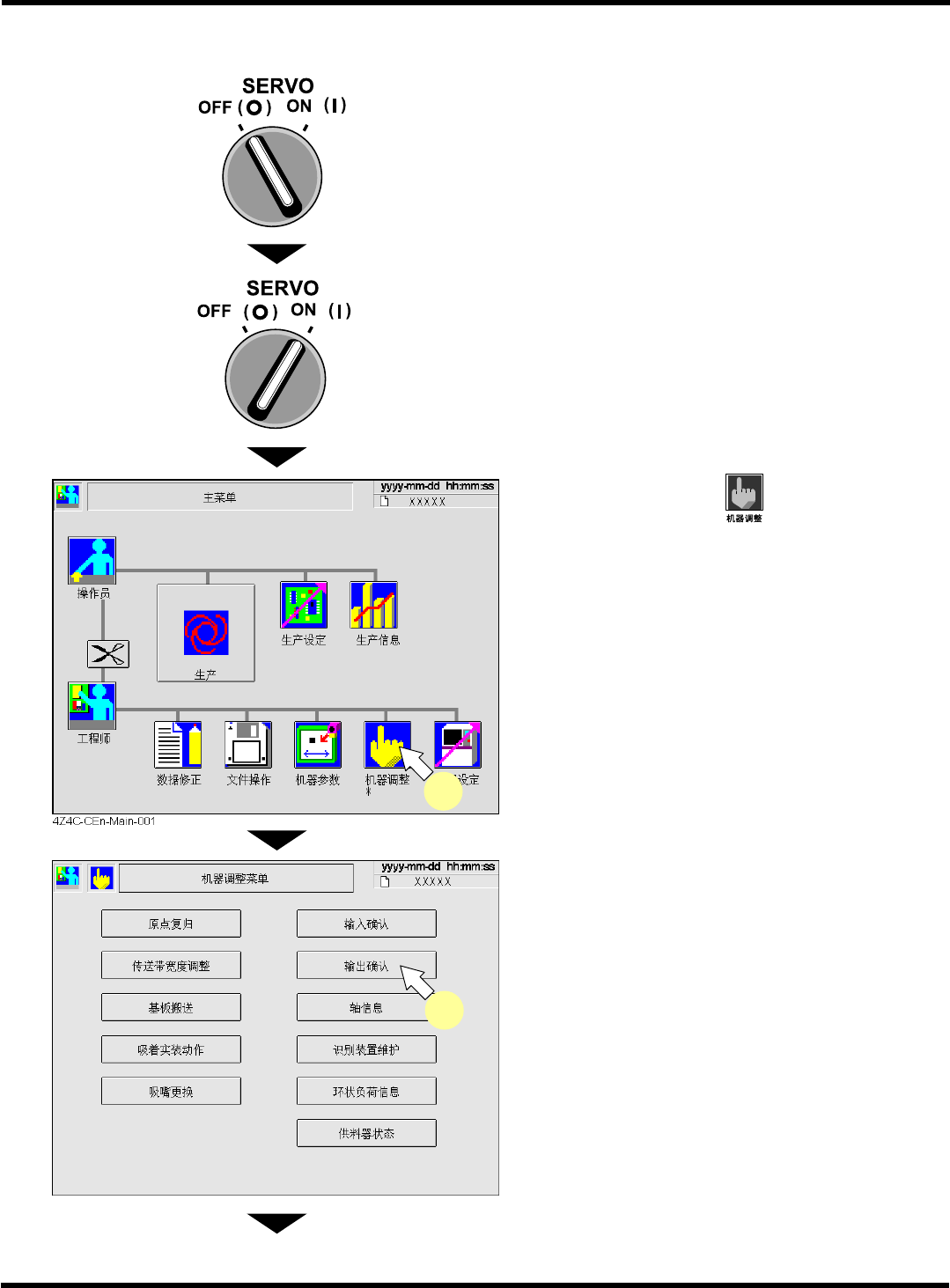

动作确认步骤
1.
将伺服开关置于
OFF (O)
。
2.
将吸嘴安装在更换后的阀的吸头上。
3.
将伺服开关置于
ON ( I )
。
4.
按
<
主菜单
>
画面
。
•
机器调整的菜单画面将被显示。
5.
按
[
输出确认
]
。
•
<
输出确认
>
画面将被显示。
下一页
EJM8A-C-MMC01-A05-01
4
EJM4A-Ma-Menu-0001
5
