CM602-L 维修手册 2.2 机器参数的示教步 骤 Page 2-1 15 6. 在吸嘴位置上设置吸嘴。 高速吸头 (12 吸嘴 ) 时 ∗ 请将 130S 或 235CS 吸嘴设置在吸嘴位置 的第 5 号上。 通用吸头 (8 吸嘴 ) 时 ∗ 请将 130 号或 235C 吸嘴设置在吸嘴位置的 第 3 号上。 多功能吸头时 ∗ 请将吸嘴 (1003 号 ) 设置在第 3 号吸头上。 7. 将吸嘴交换器内的吸嘴全部取出。 8. 在吸…
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-114
2.
选择要进行示教的工作台。
3.
按操作面板上的
+
[
量具设置
]
。
4.
将伺服开关置于
OFF (O)
。
5.
打开安全盖。
下一页
O
FF ( )
ON (
)
SERVO
EJM4A-Mp-0118
2
3
EJM8A-C-MMC02-A03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-115
6.
在吸嘴位置上设置吸嘴。
高速吸头
(12
吸嘴
)
时
∗
请将
130S
或
235CS
吸嘴设置在吸嘴位置的第
5
号上。
通用吸头
(8
吸嘴
)
时
∗
请将
130
号或
235C
吸嘴设置在吸嘴位置的第
3
号上。
多功能吸头时
∗
请将吸嘴
(1003
号
)
设置在第
3
号吸头上。
7.
将吸嘴交换器内的吸嘴全部取出。
8.
在吸嘴交换器上设置吸嘴交换器位置量
具。
高速吸头
(12
吸嘴
)
时
∗
请在吸嘴交换器的第
11
号和第
49
号上设置量
具。
(
参照照片
)
通用吸头
(8
吸嘴
)
时
∗
请在吸嘴交换器的第
11
号和第
66
号上设置量
具。
多功能吸头
时
∗
请在吸嘴交换器的第
11
号和第
35
号上设置量
具。
•
请确认设置量具的方向。
下一页
EJM4A-096P
EJM4A-148E
1 2 3
EJM8A-C-MMC02-A03-01
CM602-L
维修手册
2.2
机器参数的示教步骤
Page 2-116

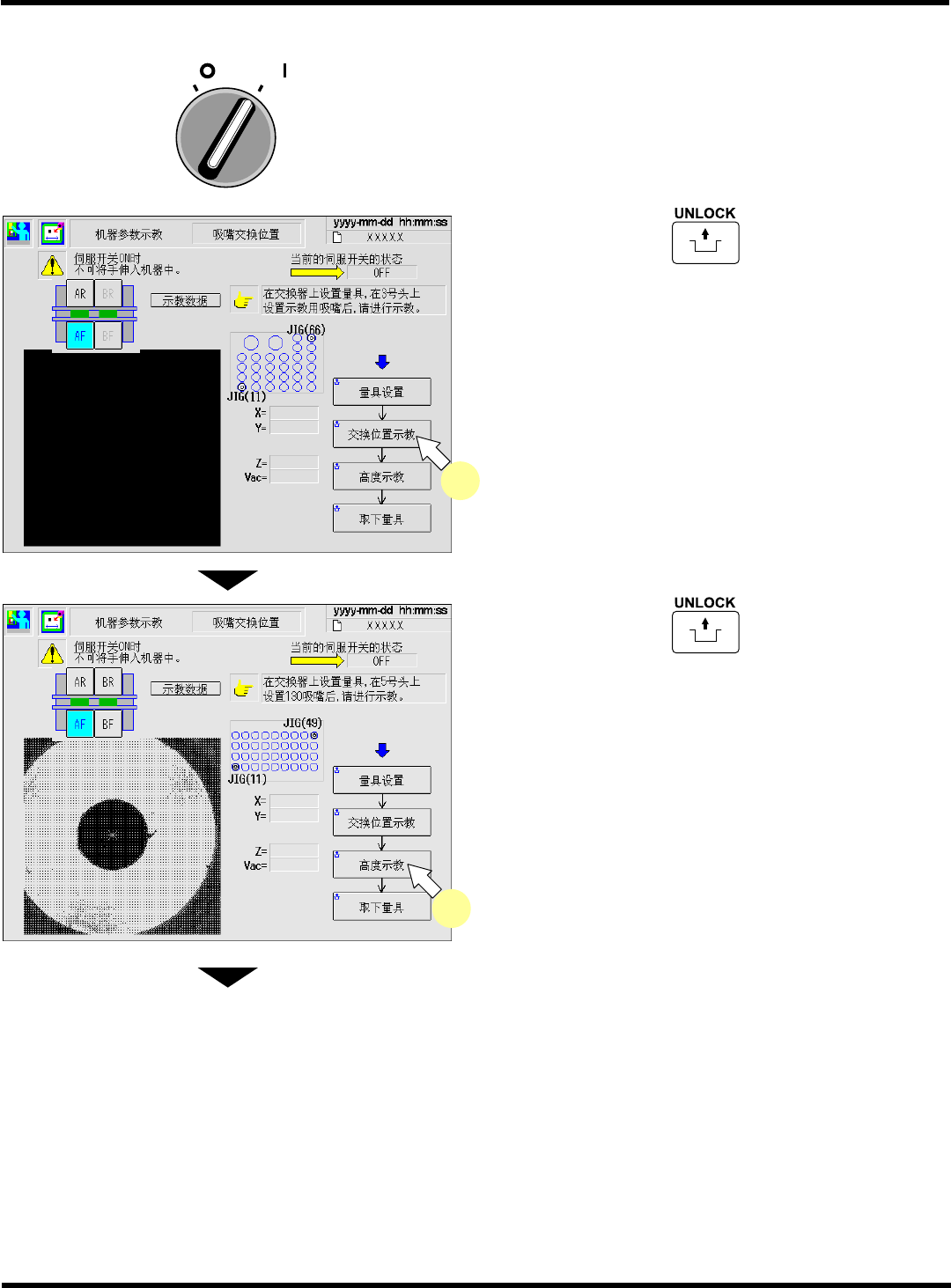

9.
关闭安全盖。
10.
将伺服开关置于
ON ( I )
。
11.
按操作面板上的
+
[
交换位置示
教
]
。
12.
按操作面板上的
+
[
高度示教
]
。
下一页
EJM8A-C-MMC02-A03-01
EJM8A-Mp-0087
11
EJM4A-Mp-0119
12
O
FF ( )
ON (
)
SERVO
