CM602-L
维修手册
1.10
消耗零件的更换
Page 1-168
12.
按操作面板上的
+
[
真空泵
]
。
•
真空泵停止运行，显示状态将从
ON
变为
OFF
状态。
13.
按两次功能键
。
EJM8A-C-MMC01-A05-01
EJM4A-Ma-0006
13
12
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-169
1.10.6
清扫阀的更换
更换步骤
∗ 进行维护作业时有必要拆下供料器工作台盖和整体交换台车。
(
“1.2.2
整体交换台车的拆卸和安装，
1.2.4
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
的同时，停止
空气的供给。
∗
请将电源开关和主空气阀上锁。
2.
打开安全盖。
3.
卸下固定螺栓
(2
根
)
，取下清扫阀。
4.
拔出配线连接。
5.
逐根地卸下清扫阀上的配管，接到新阀上。
∗
如果
1
次卸下全部的配管，以后将难以恢复，
所以请
1
根
1
根地拆卸。
6.
接上配线连接器。
7.
安装阀。
EJM8A-C-MMC01-A05-01
EJM4A-132E
EJM4A-054P
清扫阀
(
高速吸头、通用吸头
)
固定螺栓
EJM4A-055P
清扫阀
(
多功能吸头
)
CM602-L
维修手册
1.10
消耗零件的更换
Page 1-170
动作确认步骤
∗
在此以高速吸头
(12
吸嘴
)
为例进行了说明，而对通用吸头
(8
吸嘴
)
、多功能吸头也都应按照同
样步骤进行操作。
1.
将伺服开关置于
OFF (O)
。
2.
在换完清扫阀的工作台的吸头的
pos1
上
安装吸嘴。
3.
将伺服开关置于
ON ( I )
。
4.

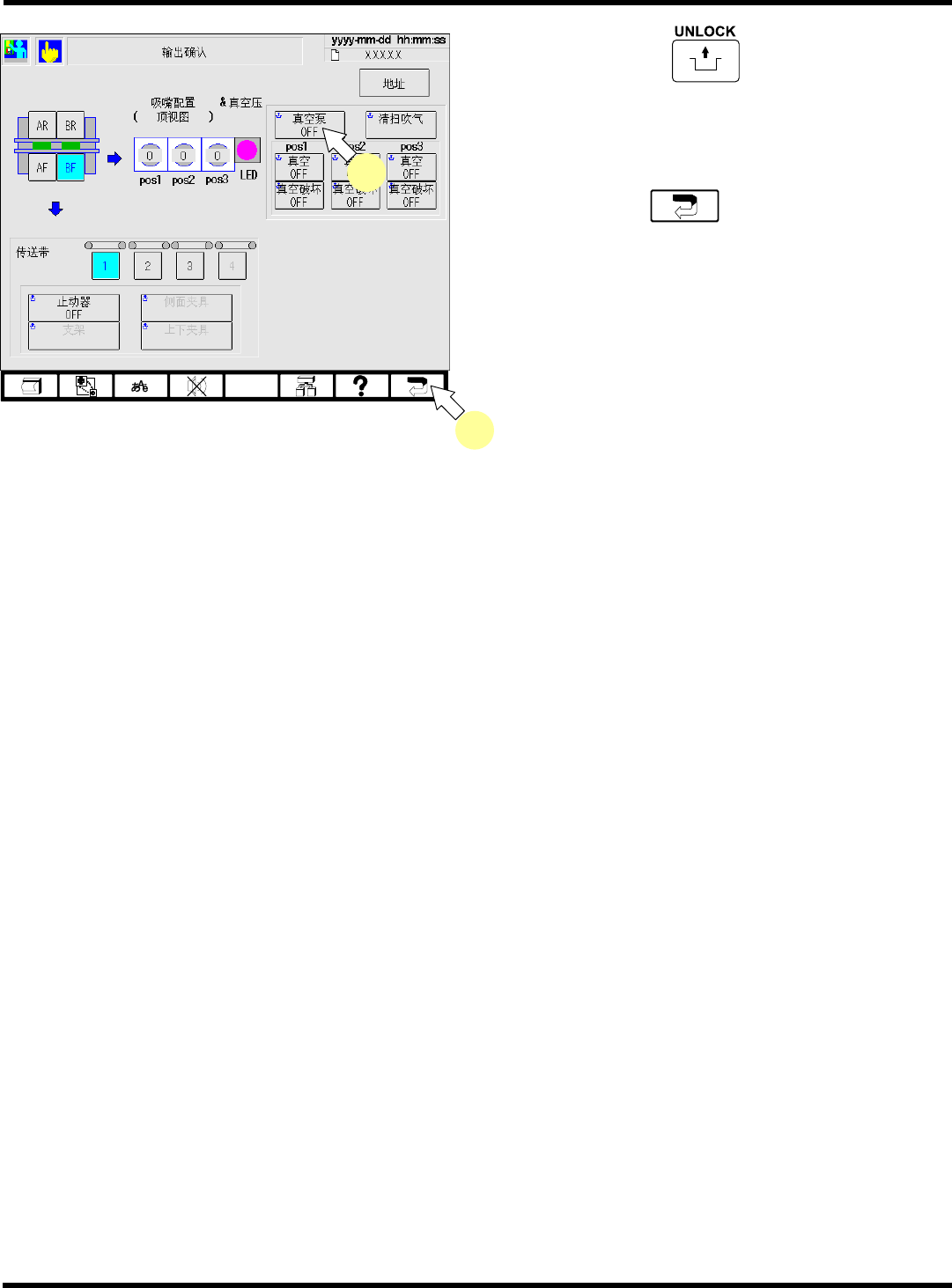

按
<
主菜单
>
画面上的
。
•
机器调整的菜单画面将被显示。
5.
按
[
输出确认
]
。
•
<
输出确认
>
画面将被显示。
下一页
4
EJM4A-Ma-Menu-0001
5
