2-23
2
3.3 视觉
显示贴片机在自动运行中识别基板标记、坏板标记、元件等时的识别图像。由多视觉相机识别元件时，因为是高速、
连续地识别，所以只显示最后识别的元件。
监控屏：视觉
26213-KMG-00
· 放大、缩小按钮
按放大 ( ＋ ) 按钮，可将图像从 1 放大到 16 倍。按缩小 ( － ) 按钮，可将图像缩小到 1/16。放大时，原本光滑的元件边缘
部分变得象锯齿般粗糙，缩小时，可能会看到周围灰色部分。这只是图像显示的变化，并不是识别本身存在问题。
· 滚动按钮
图像显示区右侧与下侧有滚动按钮，可以上下左右移动图像。当显示区无法显示全部图像时，可以用滚动按钮移动图像。
· 元件监控屏模式
设置识别元件时的监控模式。根据设置的模式，在图像上显示数字，检查范围的直线等识别结果。该监控模式在运行过程中
也可以更改。
“无”
只显示用相机拍摄的图像。不显示数字等识别结果。
“识别结果”
显示 X、Y、R 方向的位置 ( 像素 )、检出的引脚数等识别结果信息。但，必须注意的是根据元件的识别类型不同，显示的
项目有所不同。
“检查范围”
用线勾画出的元件检查范围。如果元件超出了检查范围便无法正确识别元件。此时，需确认吸附状态，修改元件数据。
“基准位置”
用十字光标显示检查引脚、元件端面的基准位置。
“检查线”
在片状元件的上面、带引脚的元件的引脚上显示检查元件用的检查线。检查线位置异常时，需调整元件识别参数。
“边缘位置”
十字光标显示在引脚或元件的边缘位置。
“最终位置”
十字光标显示在元件的中心位置。
“2 值图像”
显示经 2 值化处理后的元件图像。
2-24
2
· 标记监控屏模式
设置识别标记时的监控模式。根据设置的模式，在画面上显示数字、2 值图像等识别结果。该监控模式在运行过程中也可以
更改。
“无”
显示相机拍摄的图像，但不显示数字等识别结果。
“识别结果”
显示检查到的标记中心位置的坐标 ( 像素 ) 等。
“2 值图像”
显示相机拍摄的经 2 值化处理后的图像。
“多值图像”
显示相机拍摄的经图像处理后的图像。
“跟踪结果”
用线勾画出通过识别得到的标记和背景的界限。
“基准圆”
从已检出的标记中心开始，勾画出设定数据直径的标记 ( 只限特定的识别方式 )。
“内外接圆”
从已检出的标记中心开始，勾画出内接圆和外接圆 ( 只限特定的识别方式 )。
“误差图像”
显示误差图像 ( 只限特定的识别方式 )。
“单个数据”
检出多个物体时，显示单个数据 ( 只限特定的识别方式 )。
· [ 图像确认 ] 按钮
按该按钮，打开“确认、保存图像”画面。
可以确认并保存贴片机停止自动运行前一瞬间的识别图像。
( 详细内容，请参照别册《程序设计手册》的“第 4 章5.确认、保存识别图像的功能”)
2-25
2
3.4 校正
以列表的形式显示贴片机自动运行中元件识别结果的校正量、错误编号等。

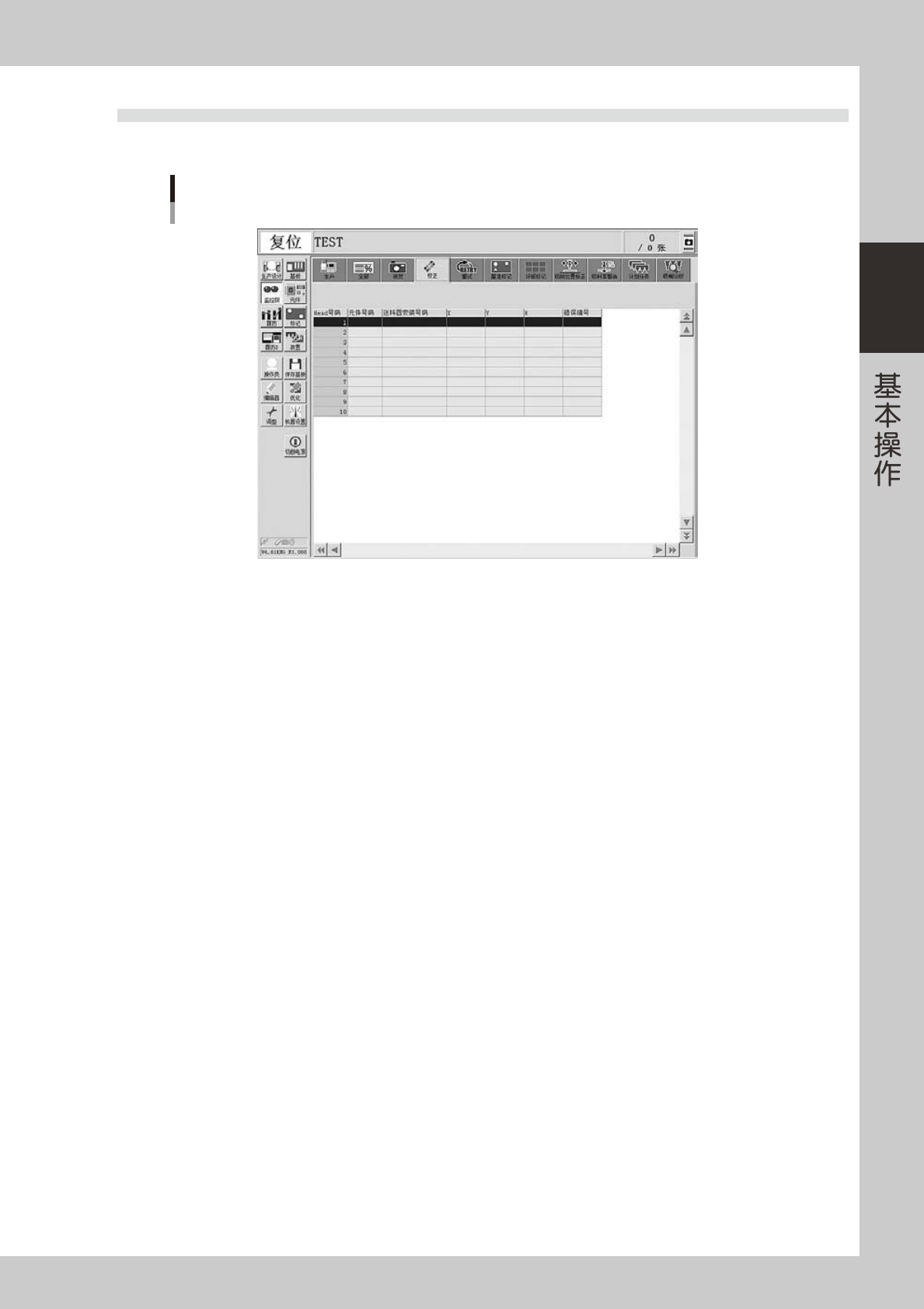

监控屏：校正
26214-KMG-00
· Head 号码
按贴装头显示从当前吸附开始的 1 个周期的元件识别结果。在相机完成图像识别之后才显示。
· 元件号码
显示该贴装头吸附、识别的元件号码。
· 送料器安装号码
显示该贴装头吸附、识别的元件的送料器号码。
· X、Y、R
显示该贴装头识别的元件校正量。该校正量是以吸嘴中心为基准的位置偏移量。
· 错误编号
显示该贴装头识别失败时的错误编号。
