■ 载带的清除方法
用完的载带会堆积在空料带回收箱内，需要定期清除。
清除载带
空料带回收箱
被切断的载带
25223-KMG-00
2-54
2
5.sATS15( 选配 ) 的基本操作
下面，介绍 sATS15 的基板操作方法。
5.1 sATS15 的开机与关机
sATS15 的开机与关机全部与贴片机连动。只需接通贴片机的电源，sATS15 就会自动接通电源。若切断贴片机的
电源，sATS15 也会自动切断电源。关于贴片机的开机、关机的方法，请参照后述“第 3 章 从开机到关机”。
5.2 [ 装置 ] -“自动托盘”画面
选配有 sATS15 的贴片机，“装置”画面中会被添加“自动托盘”选项卡。在该画面中可以确认 sATS15 各部的状态，
还可以进行手动操作。
[装置] -“自动托盘”选项卡画面
[抓手]按钮
传感器状态显示区
[闩锁]按钮
[移动轴]按钮
[抽退载盘]按钮
26231-KMG-00
■ 操作按钮
‧
[抓手]按钮
抽出或退回载盘时，使抓住载盘抽出部的抓手开、关。
‧
[闩锁]按钮
使装载柜内侧防止载盘滑出用挡板 ( 闩锁 ) 开、关。
‧
[ 抽退载盘 ] 按钮
按该按钮，打开“抽退载盘”对话框。选择“抽出载盘”，输入载盘号码，按 [OK] 按钮，可以将指定的载盘抽到贴片机侧的
载盘工作台。需要将载盘退回装载柜时，选择“退回载盘”，按 [OK] 按钮。
“抽退载盘”对话框
26232-KMG-00
2-55
2
‧

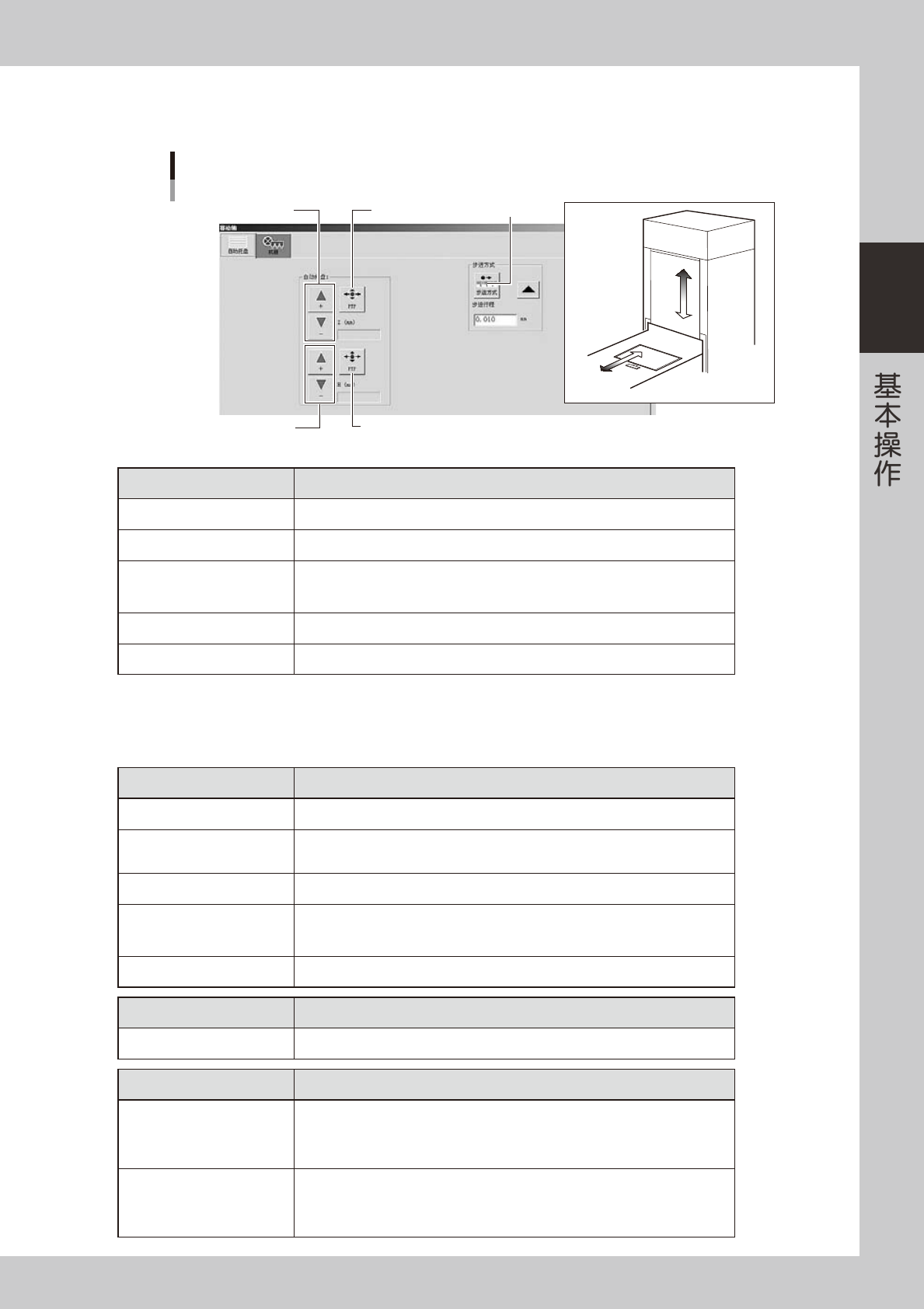

[ 移动轴 ] 按钮
按该按钮，打开“移动轴”画面。可以用手动操作移动 AZ 轴和 AH 轴。
AZ +
AZ –
AH +
AH –
“移动轴”画面
[装置] -“自动托盘”画面
AZ轴箭头按钮
AH轴箭头按钮
[步进方式]按钮
AZ轴[PTP]按钮
AH轴[PTP]按钮
26233-KMG-00
按钮名 功能
AZ 轴箭头按钮 使 AZ 轴向箭头所示方向移动。长按则会快速移动。
AH 轴箭头按钮 使 AH 轴向箭头所示方向移动。长按则会快速移动。
步进方式
按该按钮，轴的移动变为步进方式。在该按钮为按下状态时，即使长按 AZ 或 AH 轴
的箭头按钮，也不会变为快速移动。
步进行程可以按 [ ▲ ] 按钮或直接在输入框中输入数值指定。
AZ 轴 PTP 按该按钮，显示“PTP”画面。可以将 AZ 轴移到指定的位置。
AH 轴 PTP 按该按钮，显示“PTP”画面。可以将 AH 轴移到指定的位置。
■ 各部的状态
sATS15 各部的状态由传感器监控，可以在画面上进行确认。
传感器显示 亮灯时的意义
柜门开关 柜门开关已旋至“OPEN”侧。
柜门开启安全位置 1
柜门开启安全位置 2
打开装载柜柜门时，载盘处于安全位置。
柜门已解锁 装载柜的柜门已解除锁定。
闩锁
打开
关闭
装载柜内侧的防止载盘滑出用挡板为打开状态。
装载柜内侧的防止载盘滑出用挡板为关闭状态。
载盘滑出 从装载柜中有载盘滑出。
传感器显示 内容
载盘号码 显示当前被抽到载盘工作台的载盘号码。
传感器显示 亮灯时的意义
抓手
夹固
松开
有载盘
载盘抓手关闭 ( 夹固状态 )。
载盘抓手打开 ( 松开 )。
载盘抓手抓有载盘。
载盘工作台
作业位置
中间位置
载盘已退回
载盘已被抽到载盘工作台。
载盘正在向载盘工作台抽出。
载盘已被退回与载盘工作台高度相同的装载柜层中。
