1-10 1 3.1.2 HM5 贴装头组 HM5 贴装头组，装有 5 个吸附、贴装元件的贴装头。各贴装头之间的间隔为 24mm。面对贴片机正面，从右向左 排列着 1 〜 5 号贴装头。 HM5贴装头 扫描相机 1号贴装头 24mm ５号贴装头 基准标记识别相机 25112-KMG-00
1-9
1
3.贴装头组
本贴片机可以装配的贴装头组有“HM 贴装头组”与“HM5 贴装头组”2 种。“HM 贴装头组”有 10 个吸附、贴装
元件的贴装头 ；“HM5 贴装头组”只有 5 个吸附、贴装元件的贴装头。下面，介绍各贴装头组的详细内容与安装在
贴装头前端的吸嘴的种类。
贴装头组
HM贴装头组
25110-KMG-00
3.1 吸附、贴装元件的贴装头
3.1.1 HM 贴装头组
HM 贴装头组，装有 10 个吸附、贴装元件的贴装头。各贴装头之间的间隔为 12mm。面对贴片机正面，从右向左
排列着 1 〜 10 号贴装头。
HM贴装头
扫描相机
1号贴装头
12ｍｍ
10号贴装头
基准标记识别相机
25111-KMG-00
1-10
1
3.1.2 HM5 贴装头组
HM5 贴装头组，装有 5 个吸附、贴装元件的贴装头。各贴装头之间的间隔为 24mm。面对贴片机正面，从右向左
排列着 1 〜 5 号贴装头。
HM5贴装头
扫描相机
1号贴装头
24mm
５号贴装头
基准标记识别相机
25112-KMG-00
1-11
1

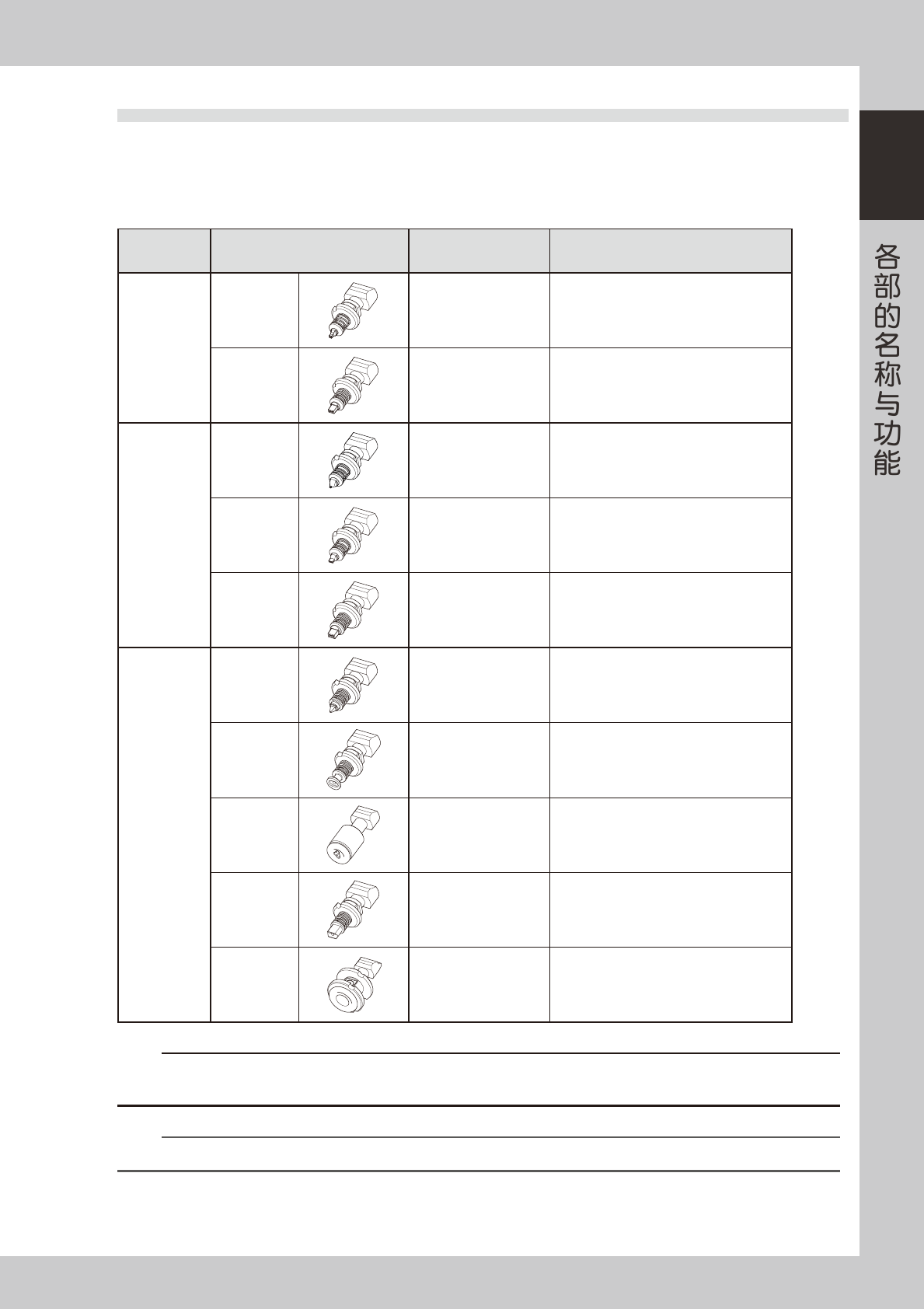

3.2 吸嘴种类
为了稳定元件吸附质量，必须使用适合元件用的吸嘴。下面，介绍各贴装头可以安装的吸嘴。
3.2.1 HM 贴装头与 HM5 贴装头用的吸嘴
■ HM 贴装头与 HM5 贴装头用吸嘴的列表
名称 吸嘴类型 可安装的贴装头 NO. 适用元件例
30X 系列
标准吸嘴
Type 301A
所有贴装头 0603 〜 1005 规格的元件
Type 302A
所有贴装头 1608 〜 3216 规格的元件
31X 系列
窄邻接面吸嘴
Type 311A
所有贴装头 0603 规格的元件
Type 312A
所有贴装头 1005 〜 1608 规格的元件
Type 313A
所有贴装头 2012 〜 3225 规格的元件
标准、窄邻接
面通用吸嘴
Type 3010A
Type 3110A
所有贴装头 0402 规格的元件 ( 特殊型 )
Type 303A
Type 314A
所有贴装头 4532 〜 7343 规格的元件、SOP
Type 304A
Type 315A
所有贴装头 QFP 等
Type 306A
Type 317A
所有贴装头 圆柱型元件 (MELF 型 ) 专用
Type 307A
Type 318A
HM 贴装头 ：３号、８号
HM5 贴装头 ：2 号
32mm×32mm
〜
45
mm
×
45mm 的元件
c
注意
上述吸嘴为本机、Z:LEX(YSM20、YSM20W)、YS 系列 (YS88 除外 ) 专用的吸嘴，请勿在其它贴片机上使用。
Type307A 吸嘴，只能安装在装有专用吸嘴基座的贴装头 (HM 贴装头为 3 号、8 号贴装头，HM5 贴装头为 2 号贴装头 ) 上。
n
要点
关于元件种类及元件尺寸的详细内容，请参阅交货规格书。
