3.4.3 自动进行吸嘴轴排气的方法
本机可以使吸嘴轴在任意时间自动进行排气。
下面，介绍设置方法。
1
按 [ 机器设置 ] 按钮。
打开“VmSpec”画面。
2
从树形菜单中选择“计划规格”。
从树形菜单的“设置”-“规格信息”下选择“计划规格”，打开“计划规格”画面。
n
要点
计划规格画面的设置需要有管理员权限。

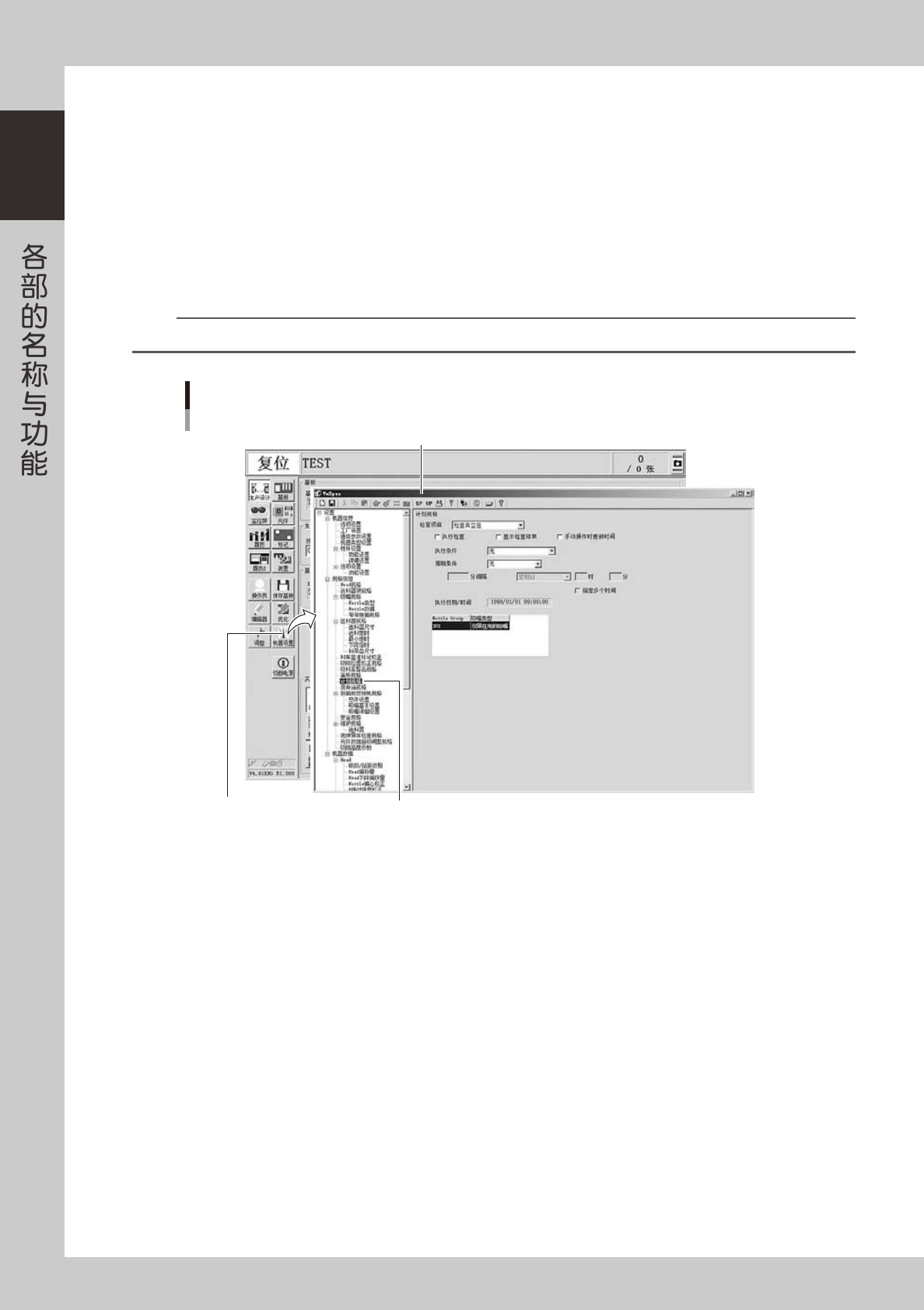

打开“计划规格”画面
[机器设置]按钮
选择“计划规格”
“VmSpec”画面
26104-KMG-00
1-19
1
3
设置自动进行吸嘴轴排气。
1. 从“检查项目”下拉框中选择“吸嘴轴排气”。
2. 勾选“执行检查”的选择框。
3. 配备吸嘴交换站 ( 选配 ) 时，从下部列表中选择自动进行吸嘴轴排气的对象吸嘴。
将“吸嘴类型”选择为“全部吸嘴”或“仅限在用的吸嘴”。

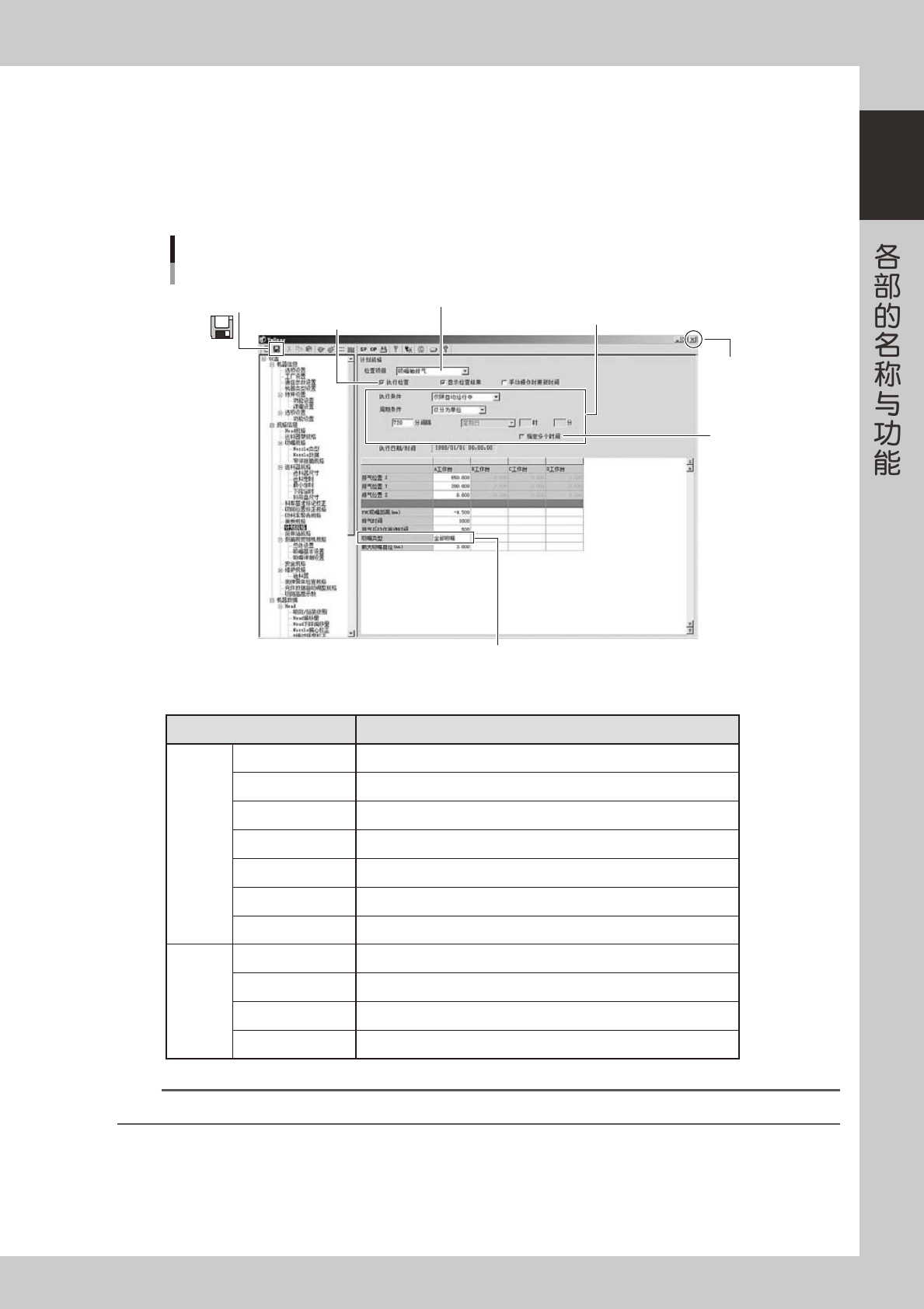

设置自动进行吸嘴轴排气
“计划规格”画面
4. 设置“执行条件”与“周期条件”
1. 选择“吸嘴轴排气”
2. 勾选“执行检查”
3. 有吸嘴交换站时，选择“全部吸嘴”或“当前在用的吸嘴”
5. 按[保存]按钮
6. 按[关闭]按钮
指定多个时间
26105-KMG-00
4. 设置“执行条件”与“周期条件”。
设置项目 内容
执行条件
无 不自动进行吸嘴轴排气。
动力 ON 接通贴片机的电源之后自动进行吸嘴轴排气。
动力 OFF 切断贴片机的电源之前自动进行吸嘴轴排气。
复位 进行复位时自动进行吸嘴轴排气。
运行开始 开始自动运行时自动进行吸嘴轴排气。
批开始 + 自动运行中 读入基板程序后开始自动运行时按设定的周期条件自动进行吸嘴轴排气。
仅限自动运行中 按设定的周期条件自动进行吸嘴轴排气。
周期条件
无 不设定周期条件。
以分为单位 按设定的时间间隔 ( 分 ) 自动进行吸嘴轴排气。
每日 按设定的时间在自动运行时自动进行吸嘴轴排气。
每周 按设定的星期、时间在自动运行时自动进行吸嘴轴排气。
n
要点
将周期条件指定为“每日”或“每周”时，“指定多个时间”的选择框会被激活。勾选该选择框之后，还可以设定多个执行时间。
5. 按画面左上的 [ 保存 ] 按钮 , 保存设置。
6. 按画面右上的 [ 关闭 ] 按钮，关闭“VmSpec”画面。
4
重新读入基板程序。
若重新读入基板程序，上述设置将自动生效。
1-20
1

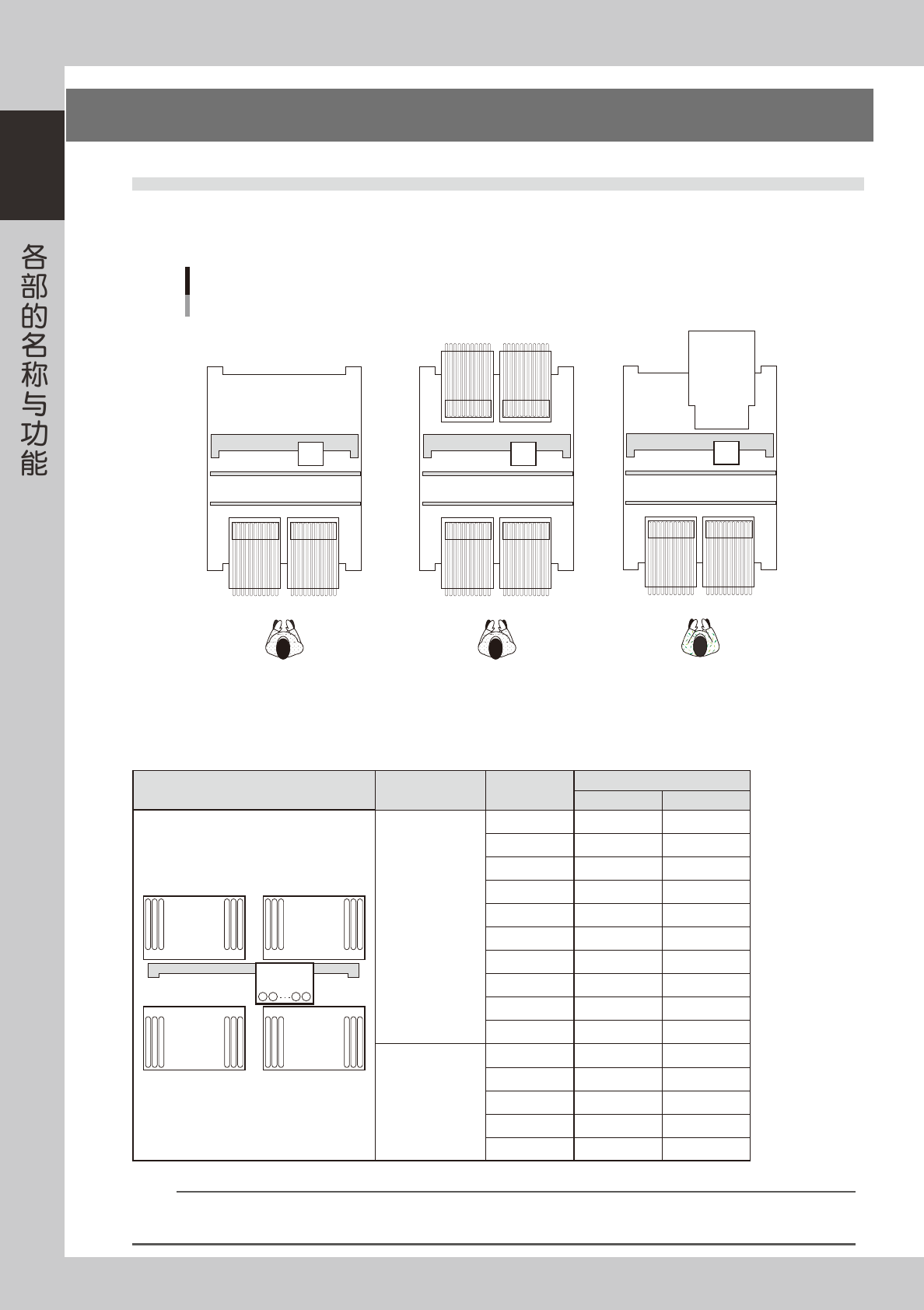

4.供料部
4.1 供料方式
本机的供料部，有安装带式送料器的固定送料器架与供给盘装元件的自动托盘交换器 sATS15( 选配 )。
购买贴片机时，可以根据需要选购。
1 24 4825 1 24 4825
1 24 4825
148
124 101125
sATS15
前侧 24连固定送料器架 前后 24连固定送料器架 前侧24连固定送料器架 + sATS15
机器结构
25116-KMG-00
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系以及工作台的位置，各贴装头都有无法使用的送料器。贴片机各贴装头可以使用
的送料器安装号码，如下表所示。
机器结构 贴装头组 贴装头
24 连固定送料器机型
前侧 后侧
1 24 48
148 124 101
25
125
110
(5)
HM 贴装头
1 8 〜 48 101 〜 141
2 7 〜 48 101 〜 142
3 6 〜 48 101 〜 143
4 5 〜 47 102 〜 144
5 4 〜 46 103 〜 145
6 3 〜 45 104 〜 146
7 2 〜 44 105 〜 147
8 1 〜 43 106 〜 148
9 1 〜 42 107 〜 148
10 1 〜 41 108 〜 148
HM5 贴装头
1 8 〜 48 101 〜 141
2 6 〜 48 101 〜 143
3 4 〜 46 103 〜 145
4 2 〜 44 104 〜 147
5 1 〜 42 107 〜 148
n
要点
若将元件信息“吸料”画面中的“送料器位置计算”设置为“示教”或“相对示教”时，各贴装头可以吸附的送料器安装位置可能
会受到更大的限制。
