2.2 “生产设计”画面
下面，介绍“生产设计”画面中各个按钮的功能。

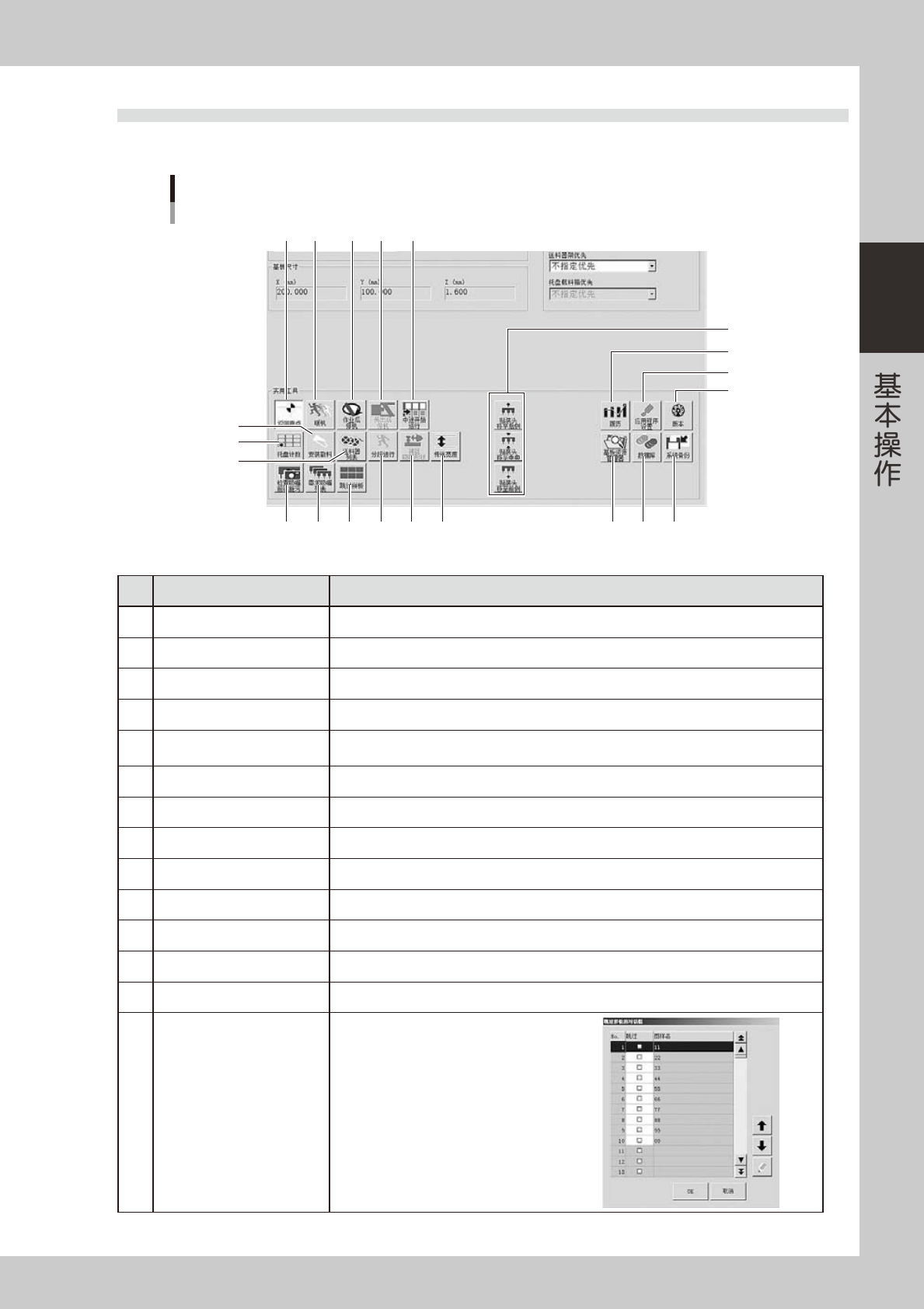

“生产设计”画面
16
17
18
21
2019
3 4
9 10
11
8
12
7
6
15
5
1 2
13 14
26203-KMG-00
按钮名 功能
1
返回原点 使 W 轴以外的所有轴返回原点位置。
2
暖机 进行暖机运行。还可以指定在任意时间进行暖机。
3
作业后停机 可以确认贴装结果，也可以使基板不被传至下游机。
4
传出后停机 贴装后的基板被传出到下游机后，本机停止运行。
5
中途开始运行
贴装过程中，因某种原因停机并复位之后，需要继续从下一个贴装位置开始贴装时使用。
详细内容，请参照后述第 3 章“2.使用‘中途开始运行’功能”。
6
托盘计数 显示到目前为止盘装元件的使用数量。
7
安装散料 只有使用散装送料器 ( 特别定制 ) 时才可以使用。一般，不使用。
8
送料器列表 进行生产准备时，可以确认当前将要生产的元件种类和安装位置。
9
分段运行 首件贴装、试贴装以及分析不良原因时，需要在任意点 ( 例 ：识别基准标记之后 ) 暂停时使用。
10
捕捉吸嘴形状 用带侧面视觉功能的扫描相机捕捉吸嘴的形状。
11
传送宽度 调节传送宽度。与 [ 装置 ]-“传送装置”画面的 [ 传送宽度 ] 按钮相同。
12
检查吸嘴前端脏污 需要检查吸嘴前端是否脏污时使用。
13
需求吸嘴列表 显示当前需要使用的吸嘴的列表。
14
跳过拼板
读入扩展了拼板的基板程序时有效。
按该按钮，显示“跳过拼板的对话框”，
可以以拼板为单位设置是否需要跳过贴装。
详细内容，请参照第 3 章“2.使用‘中途
开始运行’功能”。
2-12
2
按钮名 功能
15
贴装头移至前侧 ( 中央、后侧 ) 使所有贴装头移至贴片机的前侧 ( 中央、后侧 )。
16
履历 可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒体的取出。
17
应用程序设置 可以设置有关机器的画面显示、添加或删除操作员、设置密码等。
18
版本 显示应用软件、系统等的版本信息。
19
基板资源管理器 可以进行基板程序的移动、备份、还原、复制等操作。
20
数据库 可以备份或还原有关生产所需的元件和标记信息的数据库，以及设置数据库的所在位置。
21
系统备份
可以进行机器运行时必要的机械坐标、精度信息、选配装置信息、基本坐标等复原机器时必要
数据的备份和还原操作。
2-13
2
2.3 “装置”画面
下面，介绍“装置”画面内的手动操作按钮。
■ 传送装置手动操作 1

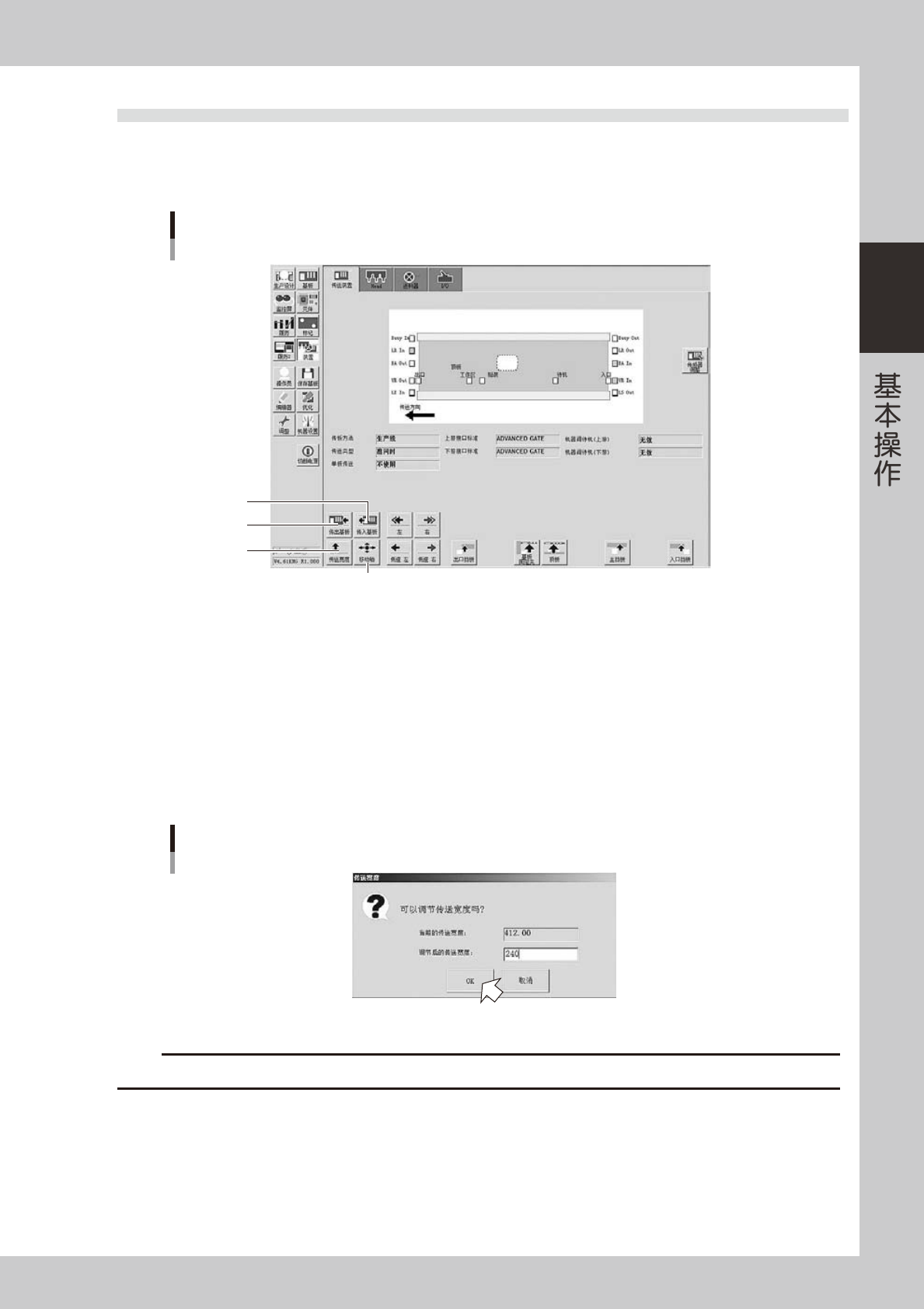

“装置”画面
“传送装置”选项卡
3
2
4
1
26204-KMG-00
1. [ 传出基板 ] 按钮
传送轨上有基板时，将该基板传出到出口位置。
2. [ 传入基板 ] 按钮
将基板从入口位置或待机位置传送到固定位置并固定。
3. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
按 [ 传送宽度 ] 按钮，显示调节传送宽度的对话框，确认传送宽度之后按 [OK] 按钮。传送宽度变为指定的宽度。
也可以输入数值将传送宽度调节为任意的宽度。
“传送宽度”画面
26205-KMG-00
c
注意
调节传送宽度之前，请务必先确认传送轨不会与顶针等发生碰撞。
