■ 贴装头手动操作画面
“装置”画面
“Head”选项卡、以HM贴装头为例
1
2
5
6
7
8
4
3
26208-KMG-00
按钮名 功能
1
吸气 打开或关闭各贴装头的吸气。
2
排气 打开或关闭各贴装头的排气。
3
检查回弹异常 对带回弹功能的吸嘴检查回弹是否有异常。
4
清洁排气 显示是否进行吸嘴轴排气的确认画面。
5
吸嘴交换站开闭器 打开或关闭吸嘴交换站的开闭器。
6
更换吸嘴
显示“更换吸嘴”对话框，指定贴装头 (
Head)
和吸嘴类型进行吸嘴更换。
7
当前吸嘴列表
显示当前贴装头 (
Head)
上所安装的吸嘴类型
的列表。
8
移动轴 需要移动轴时使用。与“传送装置”的 [ 移动轴 ] 按钮相同。
2-17
2

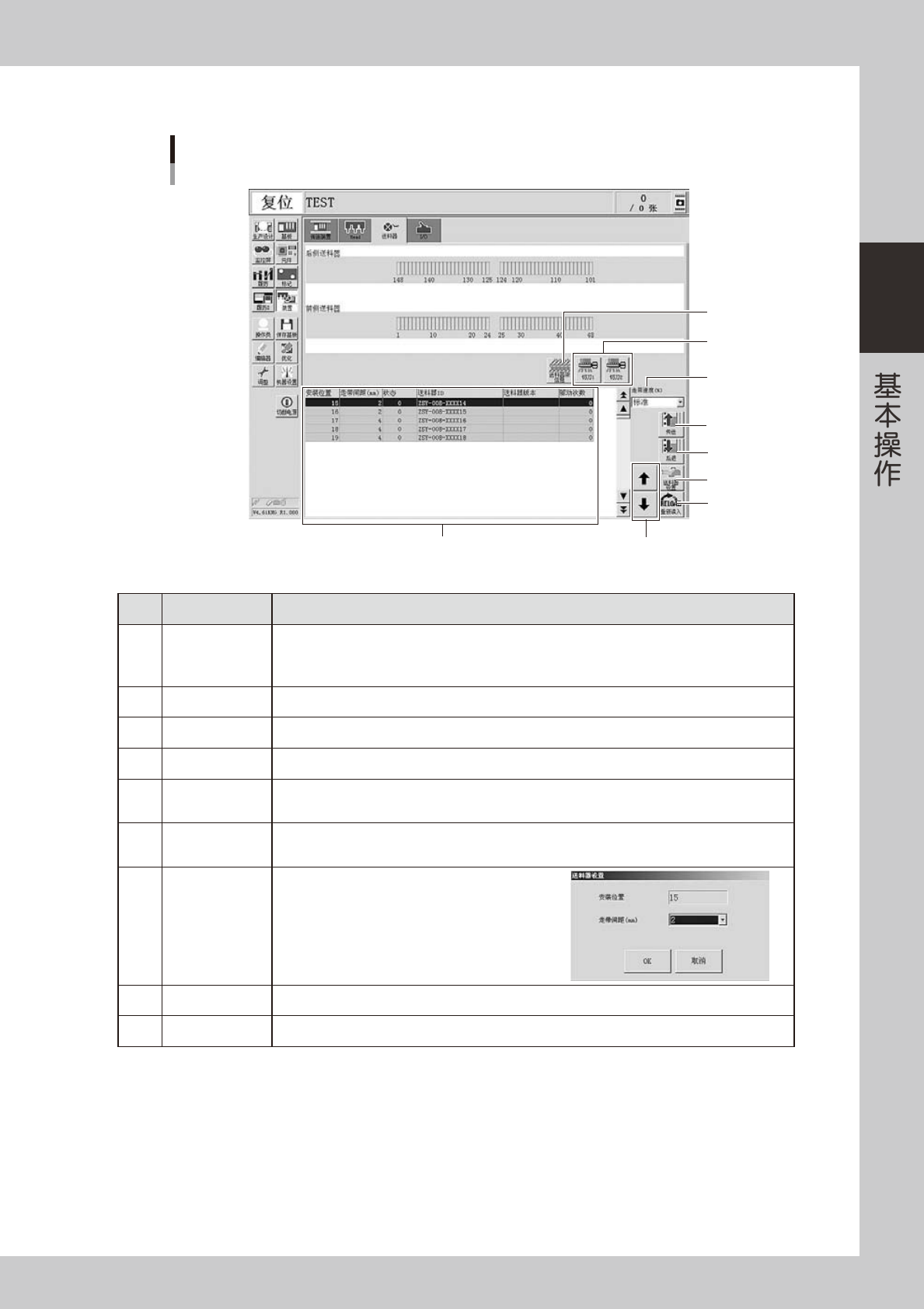

■ 送料器手动操作画面
“装置”画面
“送料器”选项卡
5
4
3
6
9
8
7
2
1
26209-KMG-00
按钮名 功能
1
送料器信息
显示安装在送料器架上的送料器的相关信息。
“状态”栏里显示的号码为错误编号。
关于错误的内容与解决方法，请参照《SSFEEDER 用户操作手册》与《ZSFEEDER用户操作手册》。
2
送料器架信息 可以确认送料器架内板卡的版本。
3
切刀 打开或关闭切带机。
4
走带速度 (％ ) 走带速度，可在“标准〜
90
、
80
、
10...
％”的范围内从下拉框中选择。
5
传送
使在送料器信息中选定的送料器向前传送 1 个间距的料带。
每按 1 次按钮，就按照设定的间距使料带向前传送 1 个间距。
6
后退
使在送料器信息中选定的送料器向后退回 1 个间距的料带。
每按 1 次按钮，就按照设定的间距使料带向后退回 1 个间距。
7
送料器设置
走带间距可以按照规格在
1
〜
72mm
的范围内选择。
内存自动更新为此处所设置的间距。
8
重新读入 清除送料器的当前状态 ( 内存 )，重新读入。
9
上下箭头按钮 上下移动光标。
2-18
2

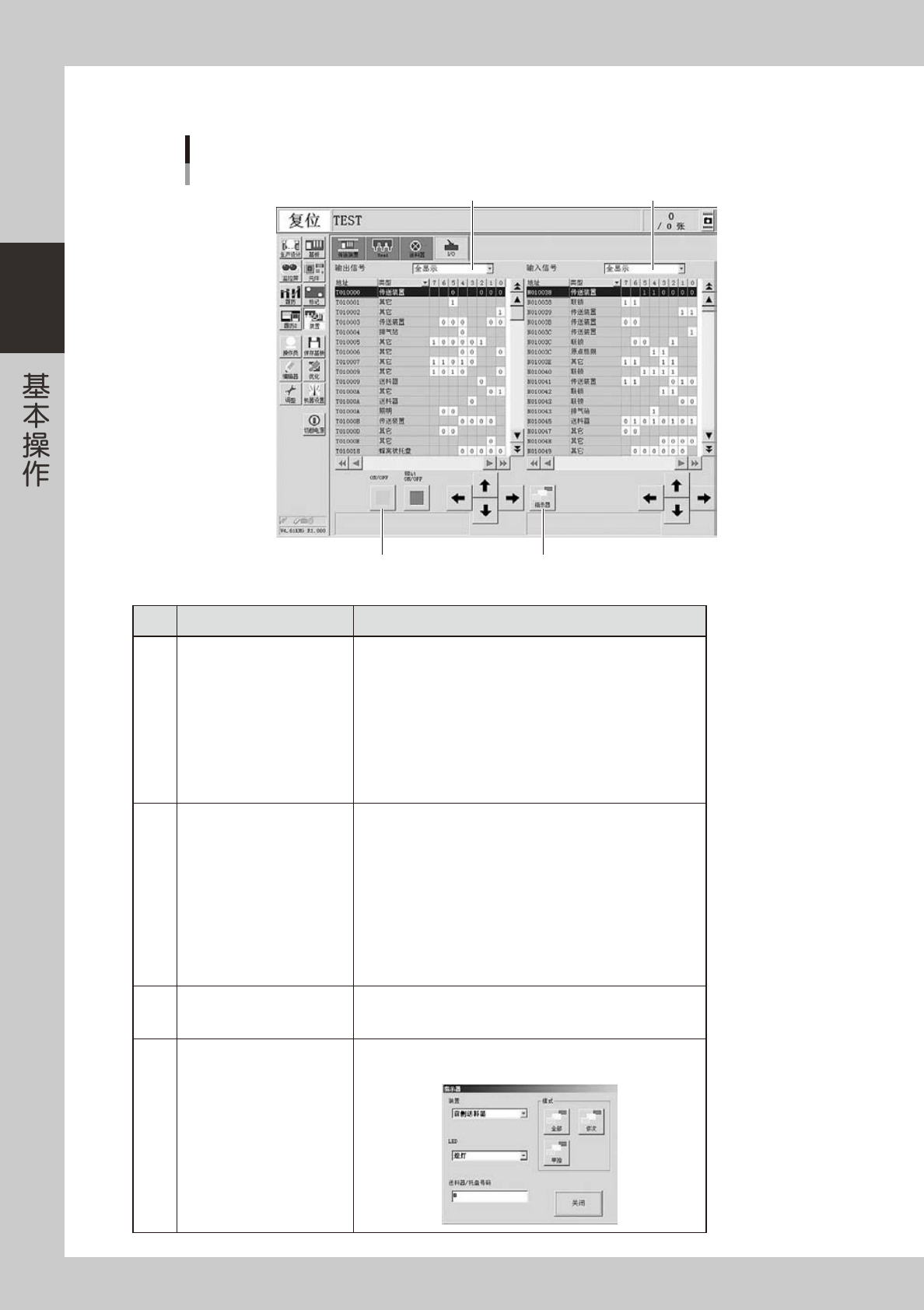

■ I/O 手动操作画面
“装置”画面
“I/O”选项卡
1 2
3
4
26210-KMG-00
名称 功能
1
“输出信号”下拉框
从下拉框中选择需要查看的输出信号。
‧
送料器
‧
吸嘴交换站
‧
传送装置
‧
Head
‧
排气站
‧
废弃站
‧
照明
‧
ATS
‧
其它
2
“输入信号”下拉框
从下拉框中选择需要查看的输入信号。
‧
联锁
‧
原点极限
‧送料器
‧吸嘴交换站
‧传送装置
‧
废弃站
‧Head
‧
ATS
‧排气站
‧其它
3
[
ON/OFF
] 按钮
可以确认输出信号的阀门动作等，还可以根据需要强制输出。
点击任意的信号选择之后，按 [ON/OFF] 按钮，可以打开或关闭选定
的输出信号。
4
[ 指示器 ] 按钮
使前侧、后侧送料器与 sATS15 等的指示器分别亮灯。
亮灯模式可以选择“全部”“依次”“单独”。
