4.1.2 将送料器安装在贴片机上
下面，介绍将装好带装元件的带式送料器安装在贴片机上的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装上带装元件之后再进行。不能直接在贴片机上安装带装元件。
n
要点
带式送料器有 SS 电动送料器与 ZS 电动送料器 2 种。这 2 种送料器本机都可以使用。但，无论使用哪种送料器，更换送料器时都
需要打开上部的机盖。
e
1
打开贴片机的机盖。
按下紧急停机按钮之后，打开贴片机的上部机盖。
2
清洁送料器架。
用软刷 ( 随机附带 )、吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若夹入元件或尘屑等，送料器会倾斜，将无法稳定地吸附元件。
此外，清洁时需注意不要使异物混入送料器用接口部。若混入异物，可能会引起短路等导致设备被损坏。
清洁送料器架
■ 使用吸尘器(或吸尘工具)清洁时
■ 使用软刷清洁时
用撮箕等接尘屑
软刷
25213-KMG-00
2-43
2
3

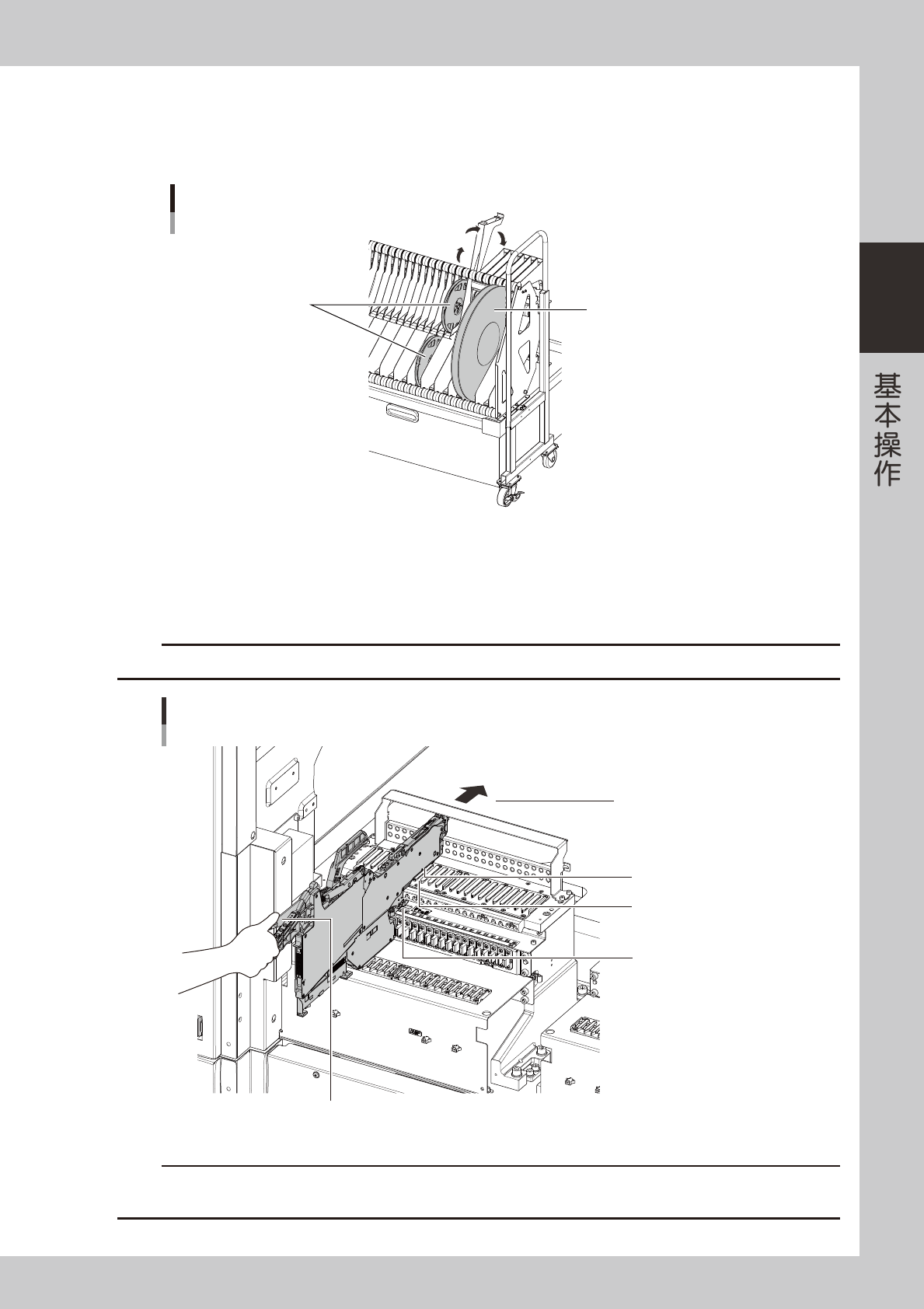

将料带盘放置在料带盘托架上。
根据料带盘的大小，在料带盘托架内的放置位置不同。超过 7 英寸的料带盘，需将上侧的托架向上翻转之
后放置。
将料带盘放置在料带盘托架上
15英寸料带盘
7英寸料带盘
25214-KMG-00
4
将送料器安装在贴片机上。
把住送料器的手柄杆，使送料器的导条对准送料器架的导槽放在送料器架上，再继续握着手柄杆将送料器
沿导槽滑动直到插入到位。
c
注意
安装送料器时，请勿用力过猛以免损坏送料器。
将送料器安装在贴片机上
手柄杆
导条
安装方向
锁定杆
送料器架的
导槽部
25215-KMG-00
c
注意
‧
请务必使导条对准送料器架的导槽之后再滑动插入。
‧
安装时若不握紧手柄杆，锁定杆将无法完全打开。
2-44
2
5
使锁定杆锁定。
松开手柄杆，确认锁定杆已被锁定在送料器架上了。若送料器的安装不正确，贴装过程中可能会发生脱离
现象。
n
要点
若送料器已被安装到位，送料器机体的 LED 会亮绿灯。
6
检查送料器的安装状态。
从送料器的侧面目视检查送料器。
‧
压料盖已被锁定，没有上翘。
‧
送料器的定位部已插入到位。
‧
送料器的导条已嵌入送料器架的导槽中了。
正常安装的送料器
送料器前端部的侧视图
压料盖
送料器
导条
送料器架侧的
定位孔
送料器架的导槽
25216-KMG-00
7
关闭贴片机的机盖。
