1-25
1
5.传送部

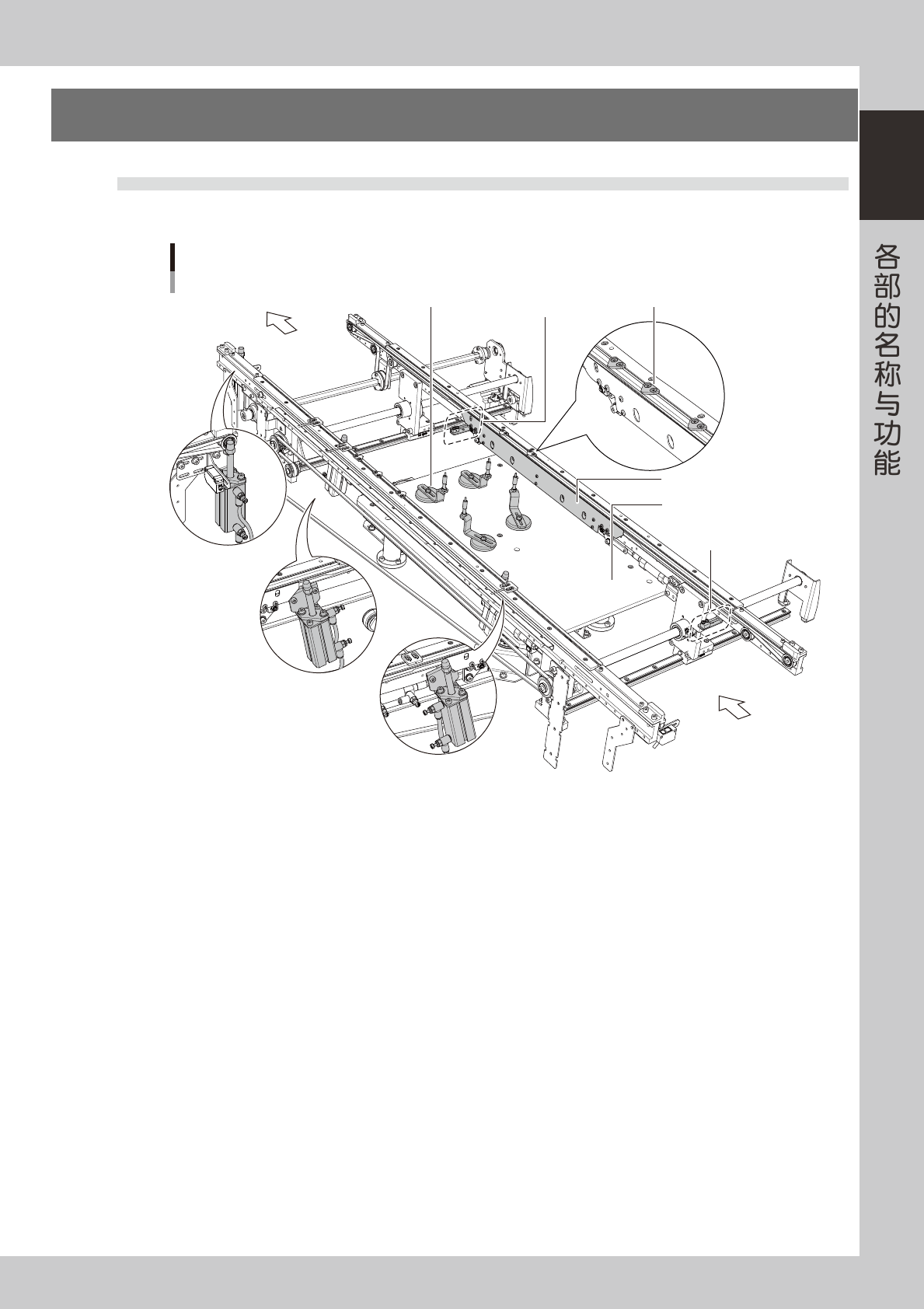

5.1 传送装置
下面，介绍固定基板用的传送装置。
顶针防碰传感器
(发射光部)
顶针防碰传感器
(接受光部)
传送装置
以右→左传送基板为例
基板压板
传板方向
基板固定夹
顶针
顶板
主挡板
出口挡板
入口挡板
25121-KMG-00
■ 主挡板
贴装位置的挡板。传入传送装置内的基板碰到主挡板就会停在贴装位置。
■ 入口挡板
贴装位置上有基板时，传入传送装置内的基板停在入口挡板位置待机。
■ 出口挡板
从下游机没有输入要求基板的信号时，贴装后的基板停在出口挡板位置待机。
■ 顶板、顶针
根据准备贴装的基板，在顶板上设置顶针。当基板到达贴装位置时，顶板上升，由顶板上的顶针从下向上支撑基板。
■ 基板固定夹、基板压板 ( 可调式 )
只要基板到达贴装位置，基板固定夹就会上升，从下托起基板的边缘夹入压板之间进行固定。
基板压板可以根据基板的大小调整位置。
■ 顶针防碰传感器 ( 选配 )
在顶板上有顶针的状态下，若误调节传送宽度，可以防止顶针与传送轨发生碰撞。
1-26
1

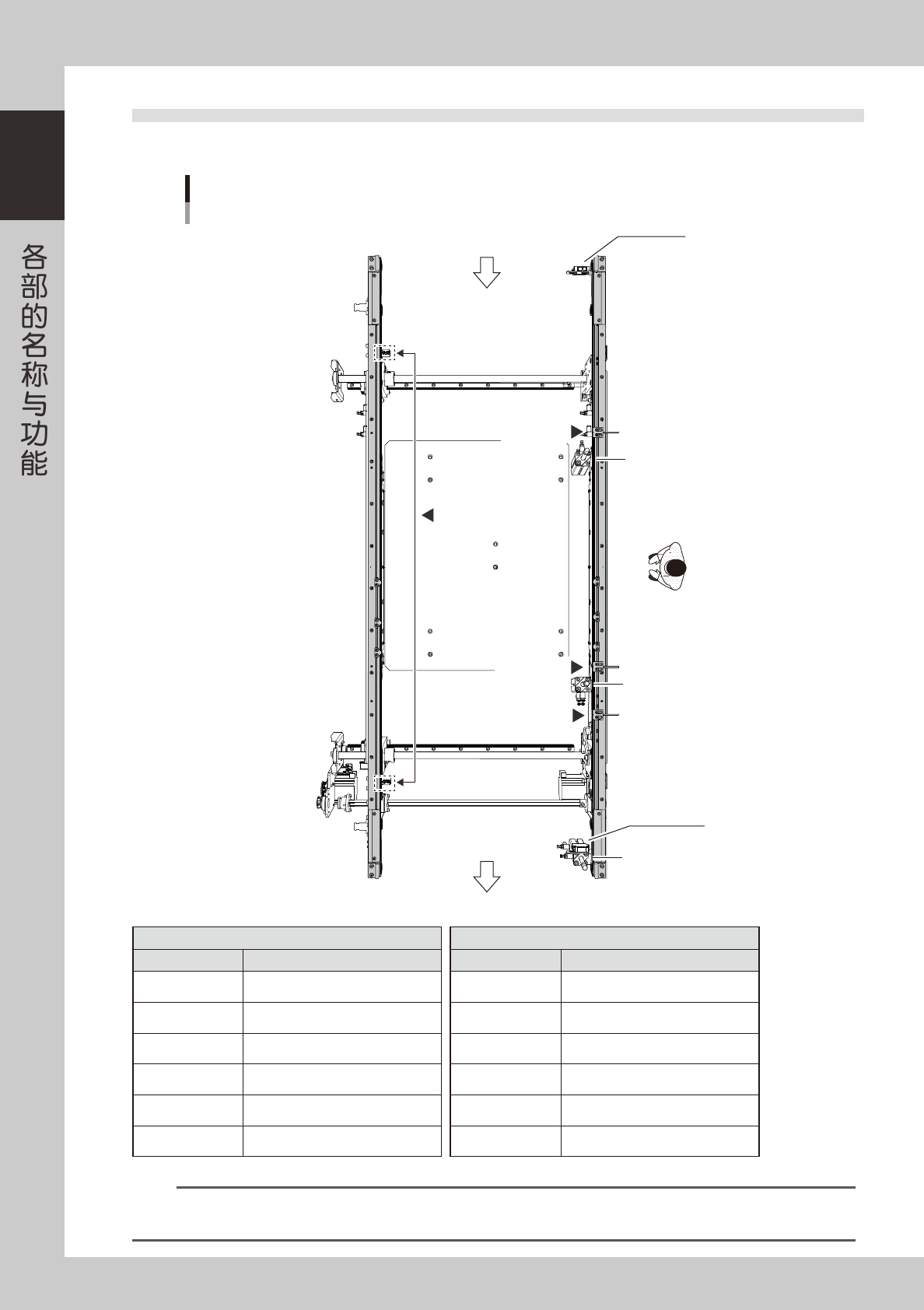

5.2 传送部的传感器安装位置
传送部的各个传感器的安装位置，如下图所示。
N0300003
N0300000
N0300001
N0300004
N0300002
N300007
传送部的传感器安装位置
以右→左传送基板的标准机型为例
出口挡板
主挡板
入口挡板
25122-KMG-00
右→左传板的标准机型 左→右传板的选配机型
传感器地址 功能、作用 传感器地址 功能、作用
N0300000 检出入口位置的基板 N0300000 顶针防碰传感器 ( 选配 )
N0300001 检出待机位置的基板 N0300001 检查超过贴装工作区的基板
N0300004 检出贴装位置的基板 N0300004 检出贴装位置的基板
N0300002 检查超过贴装工作区的基板 N0300002 检出待机位置的基板
N0300003 检出出口位置的基板 N0300003 检出入口位置的基板
N0300007 顶针防碰传感器 ( 选配 ) N0300007 顶针防碰传感器 ( 选配 )
n
要点
上述传感器地址是 [ 装置 ] -“I/O”画面“输入信号”侧的地址。传板方向为右→左 ( 标准 ) 与传板方向为左→右 ( 选配 ) 时的传感
器地址不同。
1-27
1
6.识别装置
作为识别装置，本贴片机装有识别标记用的基准标记识别相机与识别元件用的扫描相机、多视觉相机 ( 选配 )。

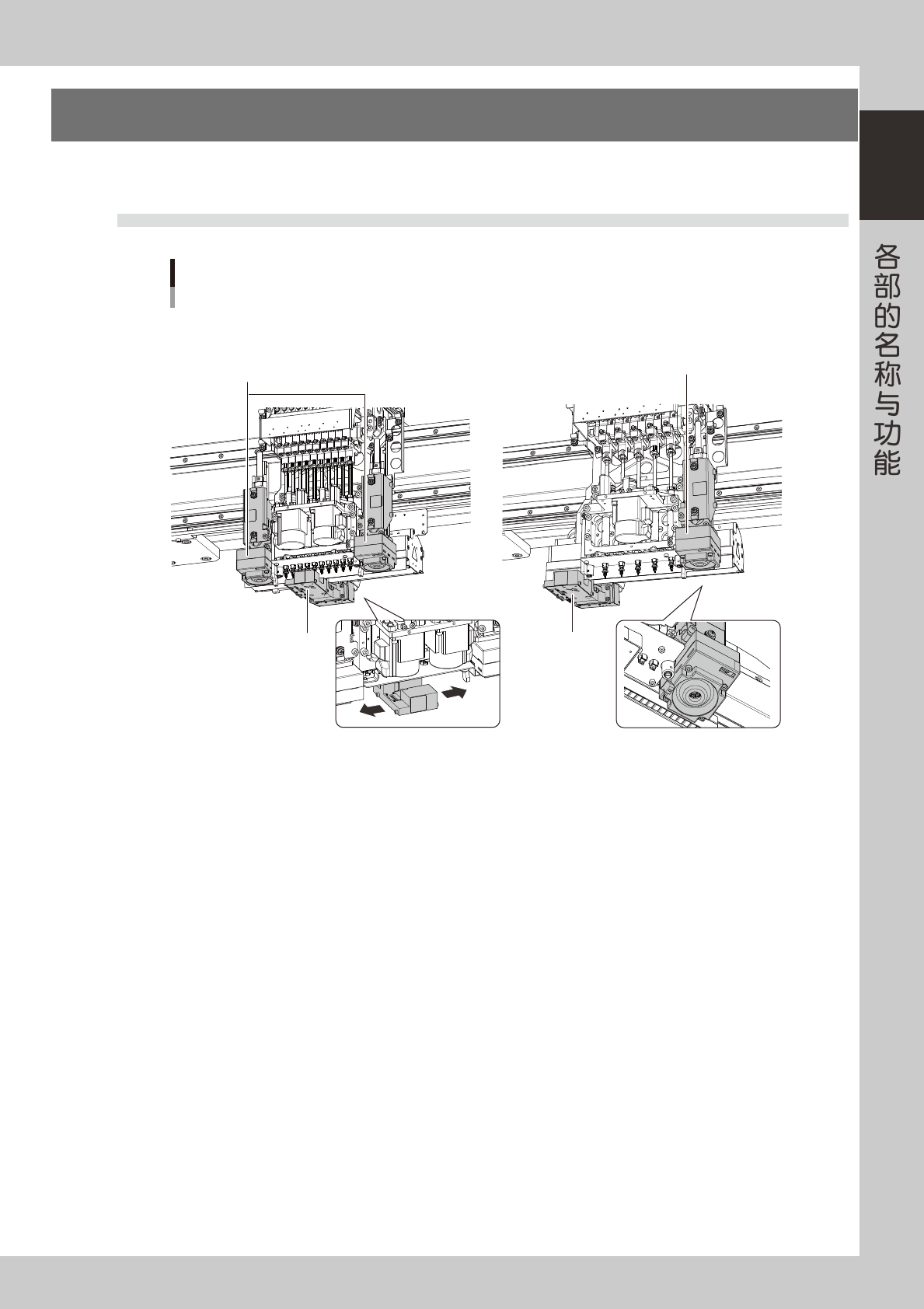

6.1 基准标记识别相机与扫描相机
识别装置
基准标记识别相机与扫描相机
基准标记识别相机
(双基准标记识别相机：选配)
■ HM贴装头
■ HM5贴装头
基准标记识别相机
扫描相机
扫描相机
25123-KMG-00
■ 基准标记识别相机
基准标记识别相机安装在贴装头组的侧面。检查基板的基准标记、坏板标记以及进行元件贴装位置的示教等时使用。标准机
型只有 1 台基准标记识别相机。为扩大视野范围，如上图中的 HM 贴装头可以安装 2 台基准标记识别相机。( 双基准标记识别
相机为选配。)
■ 扫描相机
扫描相机安装在贴装头组的底部。贴装头吸附元件之后向贴装位置移动的过程中，扫描相机左右移动识别元件。
作为标准配置，还附带侧面视觉功能。
