2-36
2
4.带装元件的准备
4.1 带式送料器
4.1.1 带装元件的安装
下面，以 ZS 电动送料器为例介绍将带装元件装入送料器的方法。
关于 SS 电动送料器的详细使用方法，请参照《SS FEEDER 用户操作手册》。
c
注意
安装带装元件时，请务必使用上料台或离线上料台安装。直接在贴片机上安装，可能会使料带上的元件掉落到贴片机内部。因此，
请勿直接在贴片机上安装带装元件。

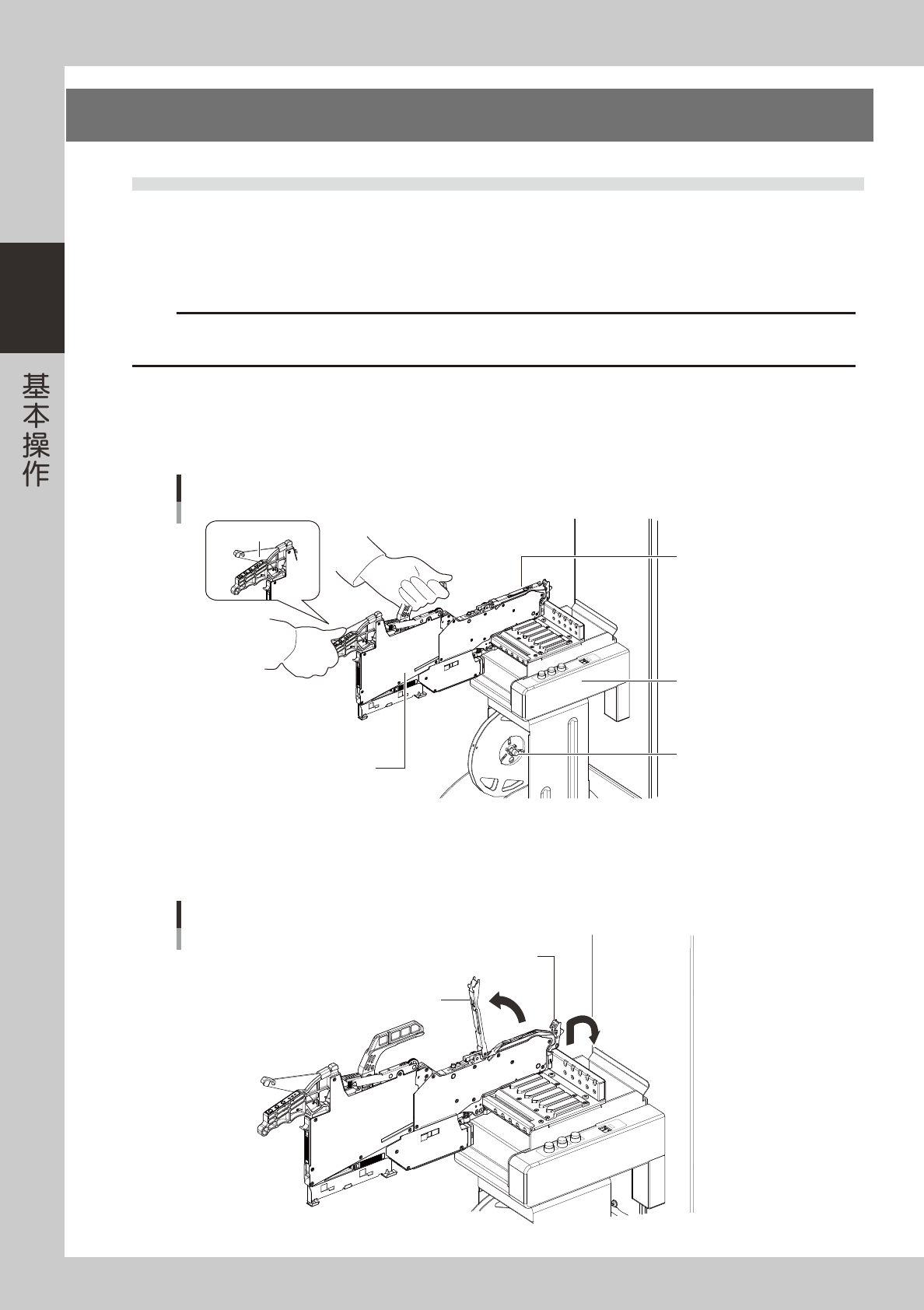

1
安装送料器与料带盘。
1. 握住送料器的手柄杆，将送料器安装在上料台或离线上料台最左侧的安装位置 ( 有送料器用接口 ) 上。
2. 将料带盘放置在料带盘放置部。
安装送料器
送料器
上料台
手柄杆
安装在最左侧
料带盘放置部
(7英寸料带盘用)
25202-KMG-00
2
提起压料盖。
将前端压料扣边向上提起边向前按下，提起压料盖。
前端压料扣
提起压料盖
压料盖
25203-KMG-00
2-37
2
3
将料带装入送料器。
从送料器后方的孔中插入料带。
注意料带的正反面
安装料带
料带
25204-KMG-00
c
注意
请勿装错料带的正反面。
4
剥离盖带。
料带由装有电子元件的“载带”和覆盖在元件上面的“盖带”两层组成，先剥离“盖带”，使盖带可以到
达卷带齿轮位置。
5
安装载带。
将载带穿过前端压料扣的孔中。
6
安装盖带。
将盖带穿过压料盖的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷带齿轮。
压料盖
前端压料扣
载带、盖带
压料板
盖带
卷带齿轮
载带
25205-KMG-00
c
注意
穿盖带时，请勿使压料盖与压料板变形。
2-38
2
■ 12mm、16mm、24mm 送料器的压料盖
12mm、16mm、24mm 送料器时，盖带可以不必穿过压料盖的切口部，与 32mm 以上送料器一样穿过前端部也可以使用 ( 即，
采用“前端剥离盖带”的方法 )。
盖带插入口
12mm、16mm、24mm送料器的压料盖
盖带插入口
盖带
压料盖
切口
25206-KMG-00
7
固定压料盖。
确认载带已与链齿轮的齿咬合之后，按下压料盖并用前端压料扣固定压料盖。
固定压料盖
前端压料扣
链齿轮的齿
载带
盖带
压料盖
25207-KMG-00
c
注意
固定压料盖时，务必边拉紧盖带边固定，注意不要使盖带在压料盖内有松弛。
