1-8 1 2.3 操作面板按钮 操作面板按钮配备在贴片机的正面和背面 ( 选配 )，频繁使用的命令可用操作面板上的按钮执行。按下各按钮时， 按钮为亮灯状态。 操作面板的按钮 紧急停机按钮 各操作按钮 25109-KMG-00 ■ 操作面板按钮与开关的功能、状态 按钮名 用途 熄灯 亮灯 ACTIVE 使本面板上的其它按钮有效。 前后均有操作面板的贴片机，不能同时使用 该按钮。 ·启动贴片机后 ·另一侧的面板有操作权 · 有操作…
1-7
1

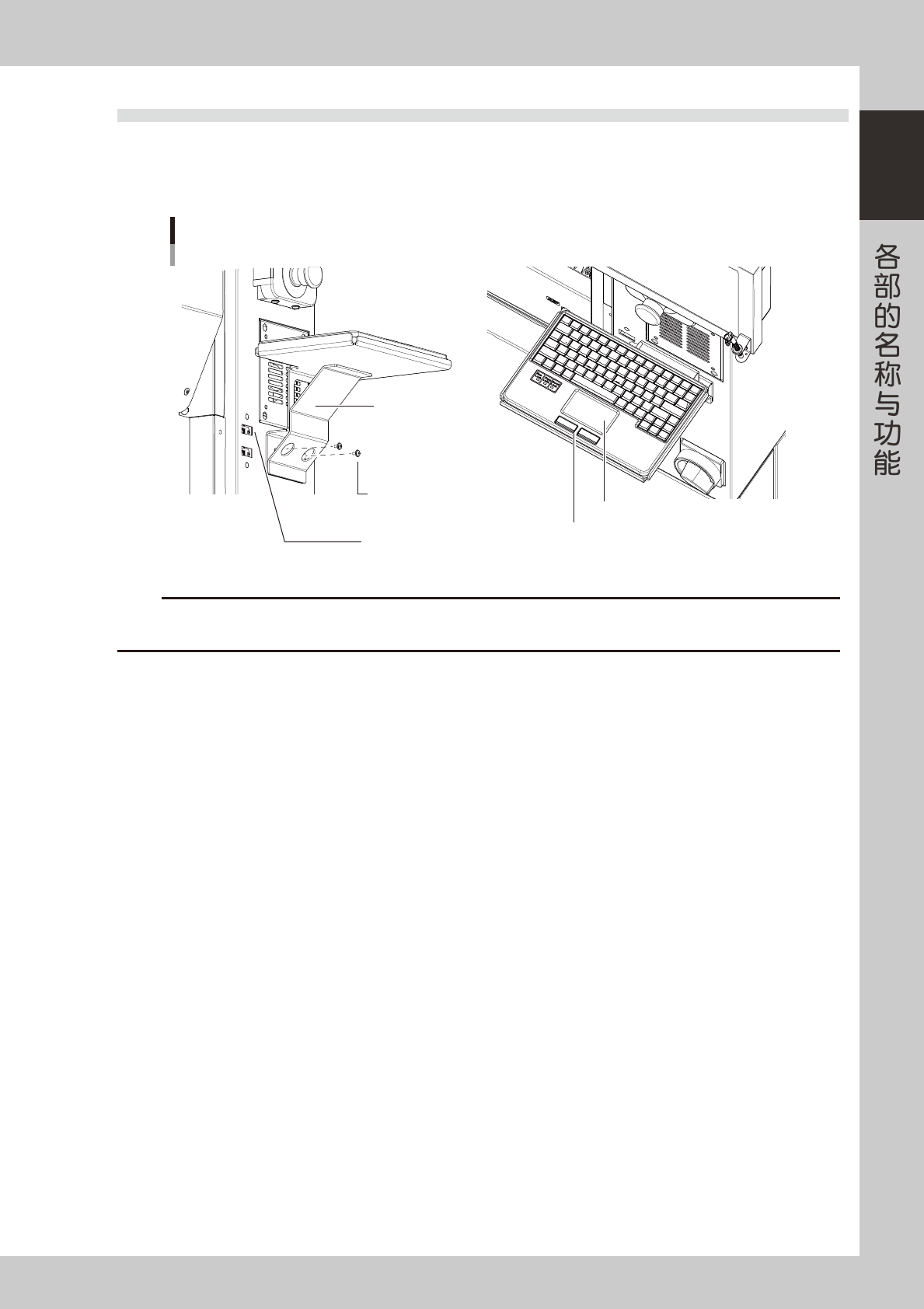

2.2 键盘(选配)
作为可选配置，本贴片机可以选配操作机器和编辑数据用的键盘。选择画面上的图标按钮或参数时，使用触控板
使光标对准之后，按左键即可 ( 右键无法使用 )。
使用键盘时，需在贴片机上加装键盘架，并将键盘的 USB 插头插在贴片机主体上键盘专用的 USB 端口中。
键盘
触控板
左键、右键
键盘专用USB端口
键盘架
固定键盘架的螺丝
25108-KMG-00
c
注意
上图中的 USB 端口为键盘专用 ( 不支持必须安装专用驱动程序的键盘 )。请勿与其它 USB 设备连接。
此外，若连接 2 个以上的键盘时，独占控制将无效，键盘将无法使用。
1-8
1

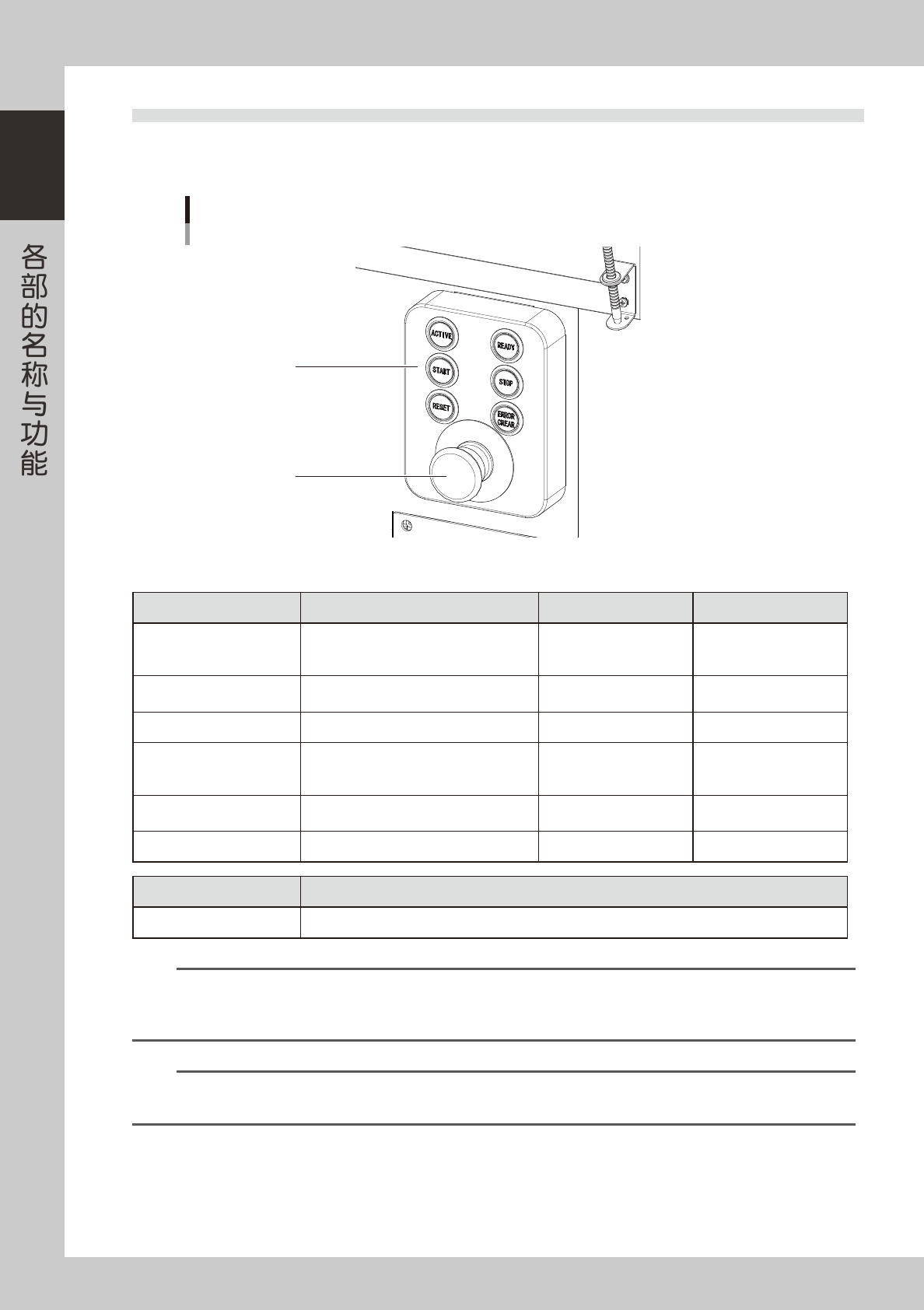

2.3 操作面板按钮
操作面板按钮配备在贴片机的正面和背面 ( 选配 )，频繁使用的命令可用操作面板上的按钮执行。按下各按钮时，
按钮为亮灯状态。
操作面板的按钮
紧急停机按钮
各操作按钮
25109-KMG-00
■ 操作面板按钮与开关的功能、状态
按钮名 用途 熄灯 亮灯
ACTIVE
使本面板上的其它按钮有效。
前后均有操作面板的贴片机，不能同时使用
该按钮。
·启动贴片机后
·另一侧的面板有操作权
·
有操作权
READY
解除紧急停机，使伺服使能。
·伺服停止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产基板时的准备状态。 ·通常运行、停机时 ·完成复位时
START
(绿色) 根据基板程序开始贴装元件。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
(红色/白色)
中断机器运行。
( 用 [START] 按钮重新启动贴片机。)
·
通常运行时
·
发生错误时
ERROR CLEAR
(黄色/蓝色) 关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
按钮名 用途
EMERGENCY STOP
紧急停机按钮。按该按钮，贴片机进入紧急停机状态。需要解除时，向右旋转。
n
要点
[ACTIVE] 按钮配备在贴片机的前后两处，不能同时打开两处按钮。[READY]、[START]、[ERROR CLEAR] 和 [RESET] 按钮，只
有在同一面板的 [ACTIVE] 按钮为按下状态时才有效 ( 但，[STOP] 按钮在任何状态都可以使用。)
键盘，只有在正面面板的 [ACTIVE] 按钮为按下状态时才有效。
n
要点
本书中介绍的操作步骤中有“解除贴片机的紧急停机状态”的记述。
这是指“向右转动紧急停机按钮之后按 [READY] 按钮，使伺服进入使能状态”的意思。
1-9
1

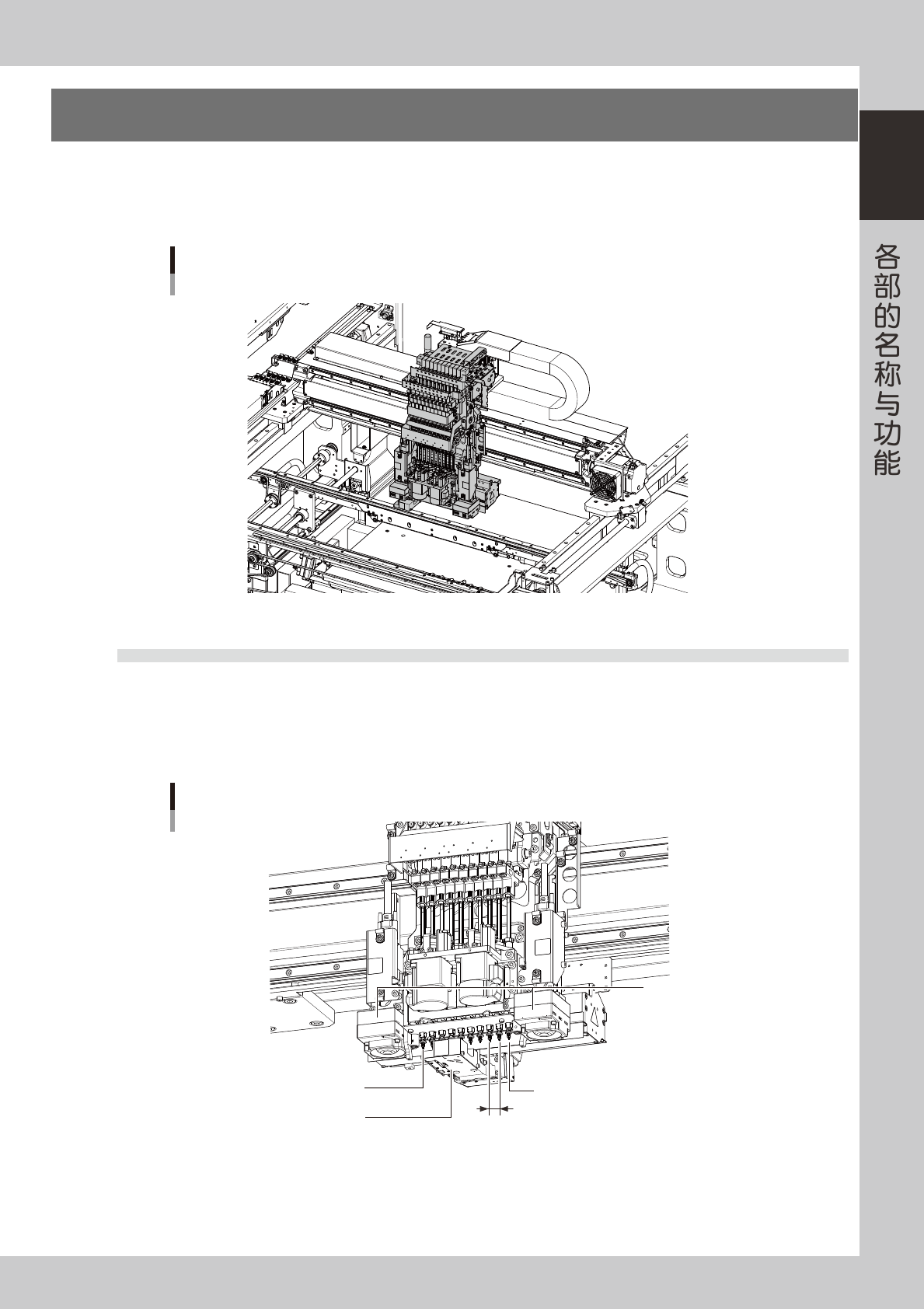

3.贴装头组
本贴片机可以装配的贴装头组有“HM 贴装头组”与“HM5 贴装头组”2 种。“HM 贴装头组”有 10 个吸附、贴装
元件的贴装头 ；“HM5 贴装头组”只有 5 个吸附、贴装元件的贴装头。下面，介绍各贴装头组的详细内容与安装在
贴装头前端的吸嘴的种类。
贴装头组
HM贴装头组
25110-KMG-00
3.1 吸附、贴装元件的贴装头
3.1.1 HM 贴装头组
HM 贴装头组，装有 10 个吸附、贴装元件的贴装头。各贴装头之间的间隔为 12mm。面对贴片机正面，从右向左
排列着 1 〜 10 号贴装头。
HM贴装头
扫描相机
1号贴装头
12ｍｍ
10号贴装头
基准标记识别相机
25111-KMG-00
